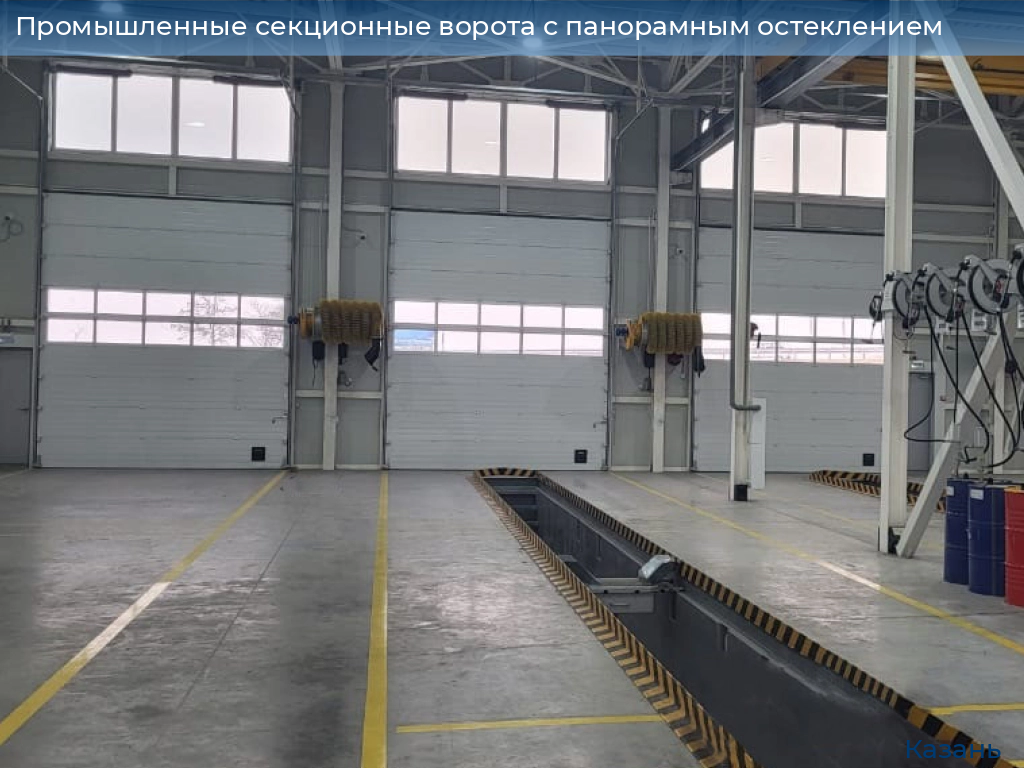

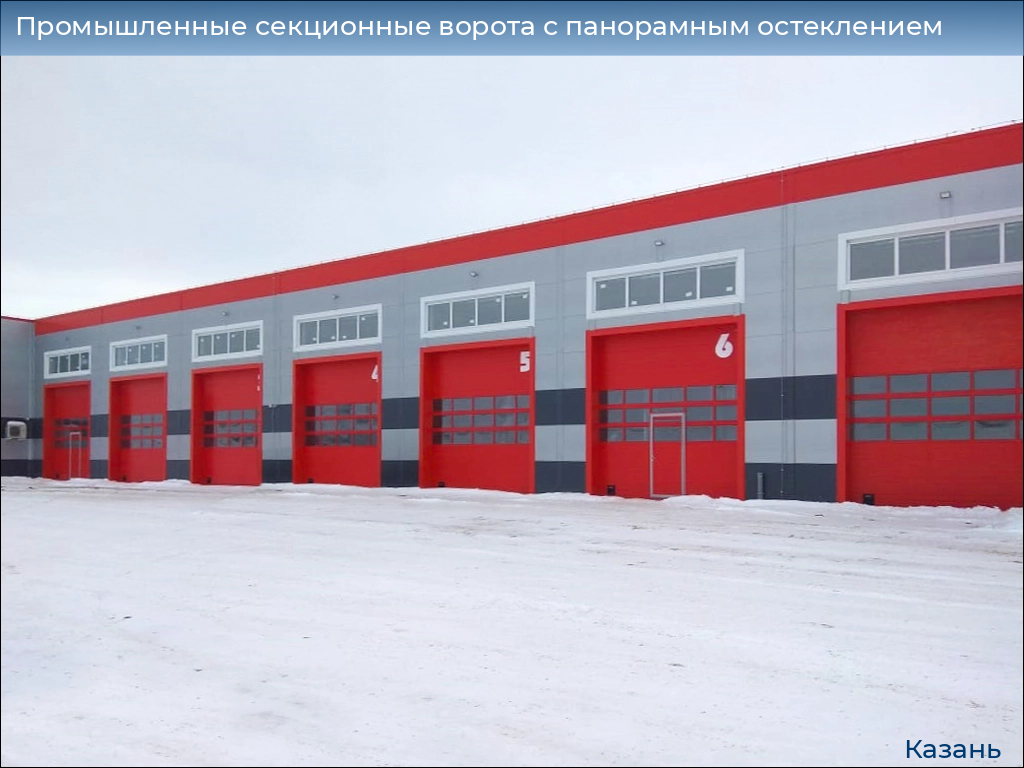

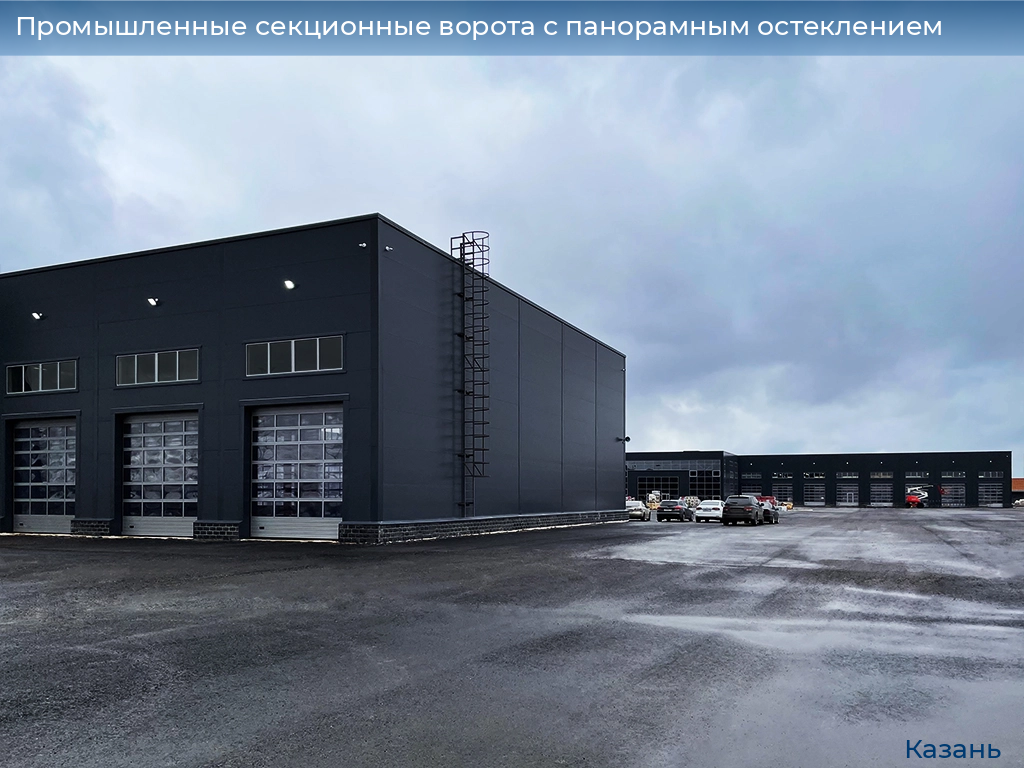

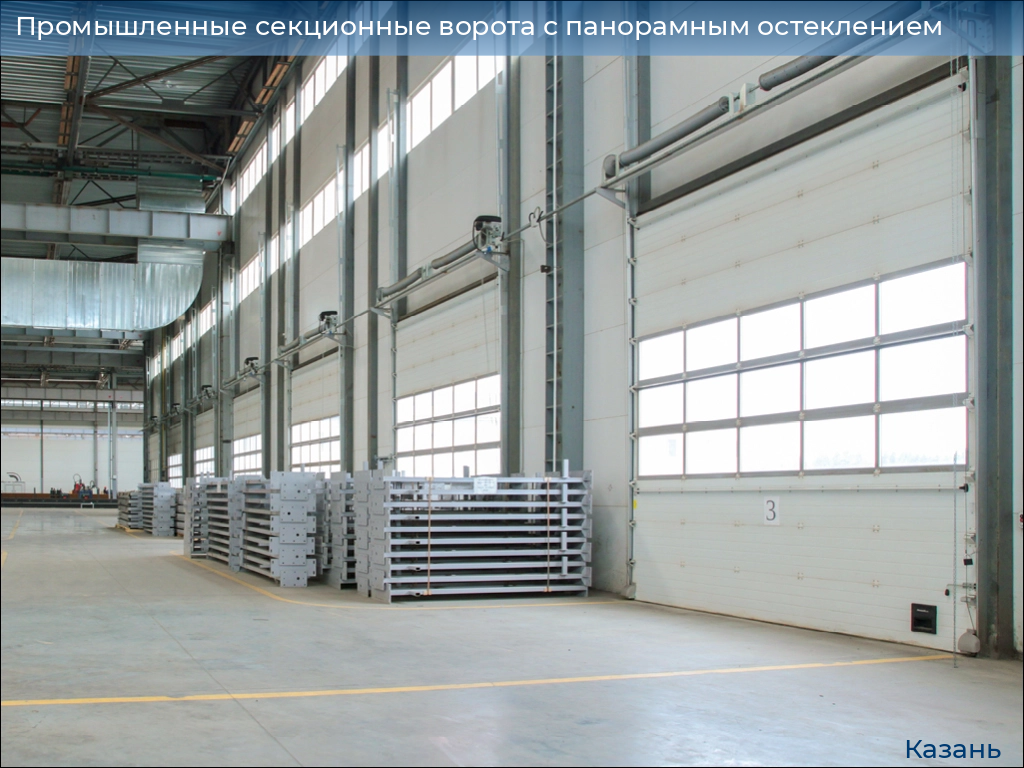

Промышленные секционные ворота с панорамным остеклением,

Таблица размеров

Цвета

Комплектация

Технические характеристики

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Высота проема, мм

2 000–6 000

Ширина проема, мм

2 000–6 100

Притолока, мм

От 150

Пристенки, мм

От 120

Высота светового проема ячеек, мм

370–720

Ширина светового проема ячеек, мм

Не более 3 000

RAL 9003 белый (базовый)

RAL 9006 серебристый (базовый)

RAL 7004 серый (стандартный)

RAL 1014 бежевый (стандартный)

RAL 6005 зеленый (стандартный)

RAL 5005 синий (стандартный)

RAL 7016 антрацит (стандартный)

RAL 7024 графит (стандартный)

RAL 3000 красный (стандартный)

RAL 3005 бордовый (стандартный)

RAL 8017 коричнево-красный (стандартный)

Нестандартный цвет по карте RAL

Базовая

Дополнительная

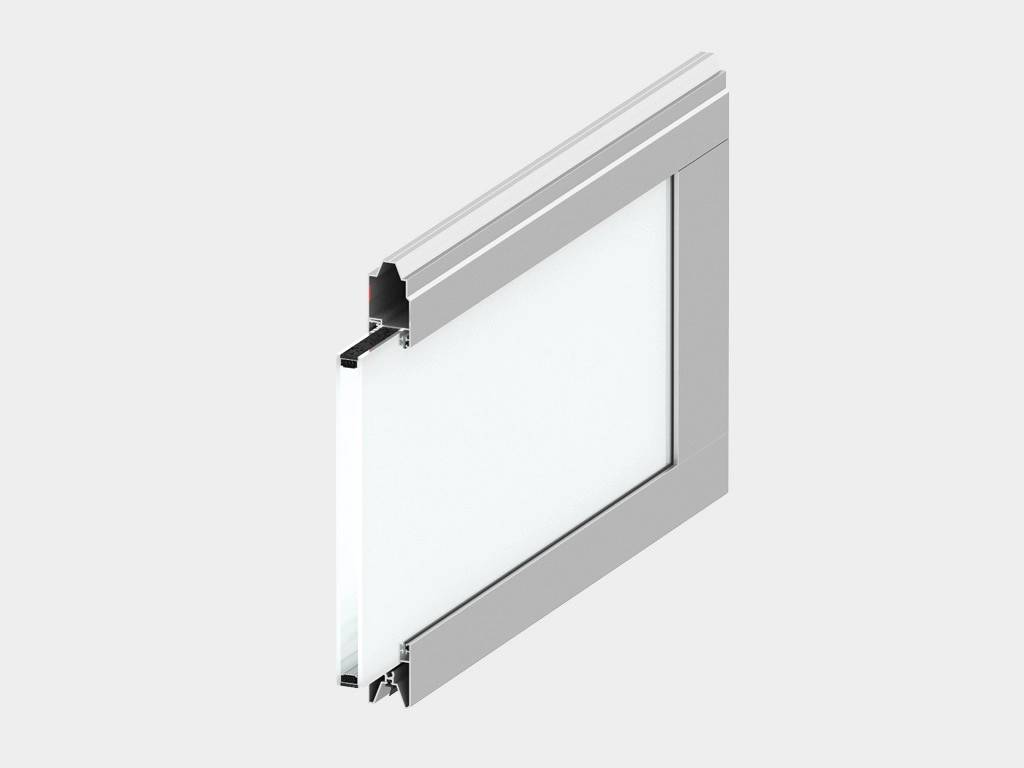

Полотно из панорамных панелей. В качестве остекления используется небьющийся, ударопрочный поликарбонат. Это единственный на российском рынке надежный материал.

Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.

Торсионный механизм, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот.

Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает аварийное падение полотна ворот.

Устройство защиты от обрыва пружины блокирует вал, что предотвращает аварийное падение полотна ворот.

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

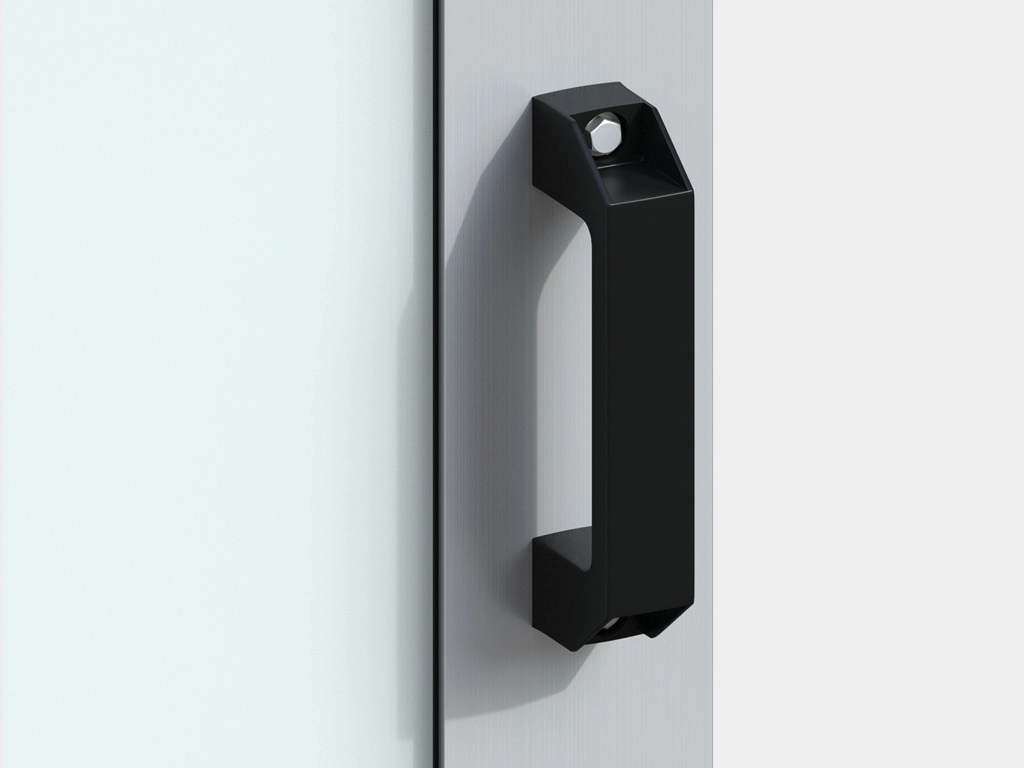

Эргономичная ручка позволяет легко и удобно открывать ворота.

Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.

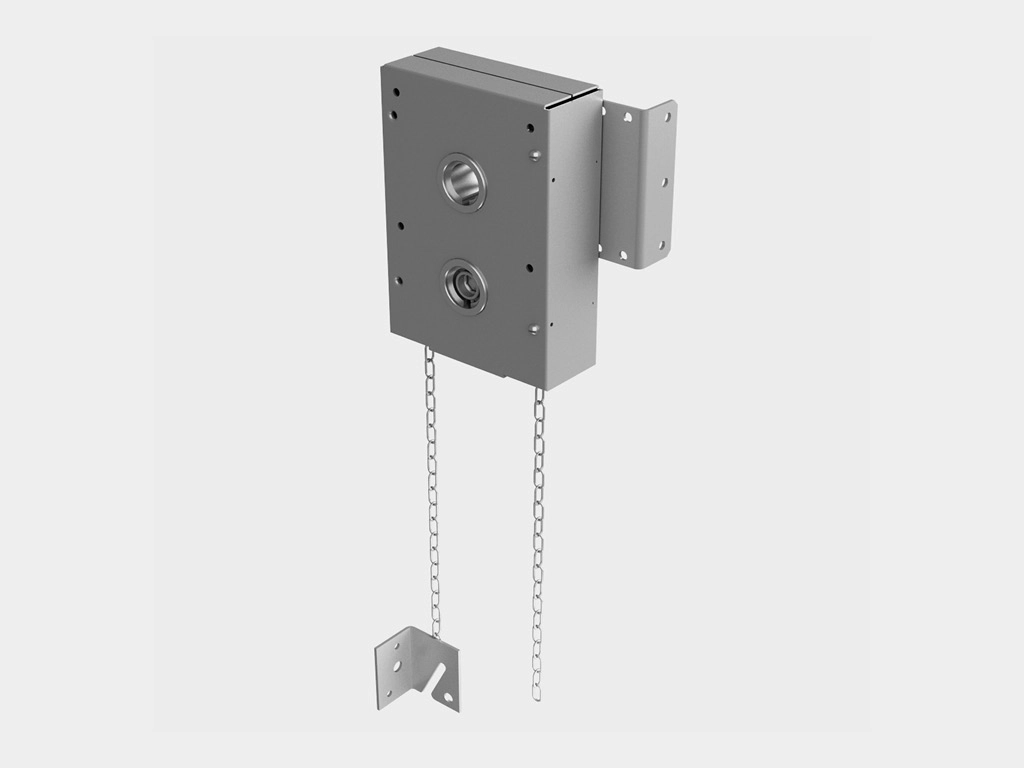

Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.

Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы. Данный пакет обладает увеличенным ресурсом работы и включает: окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.

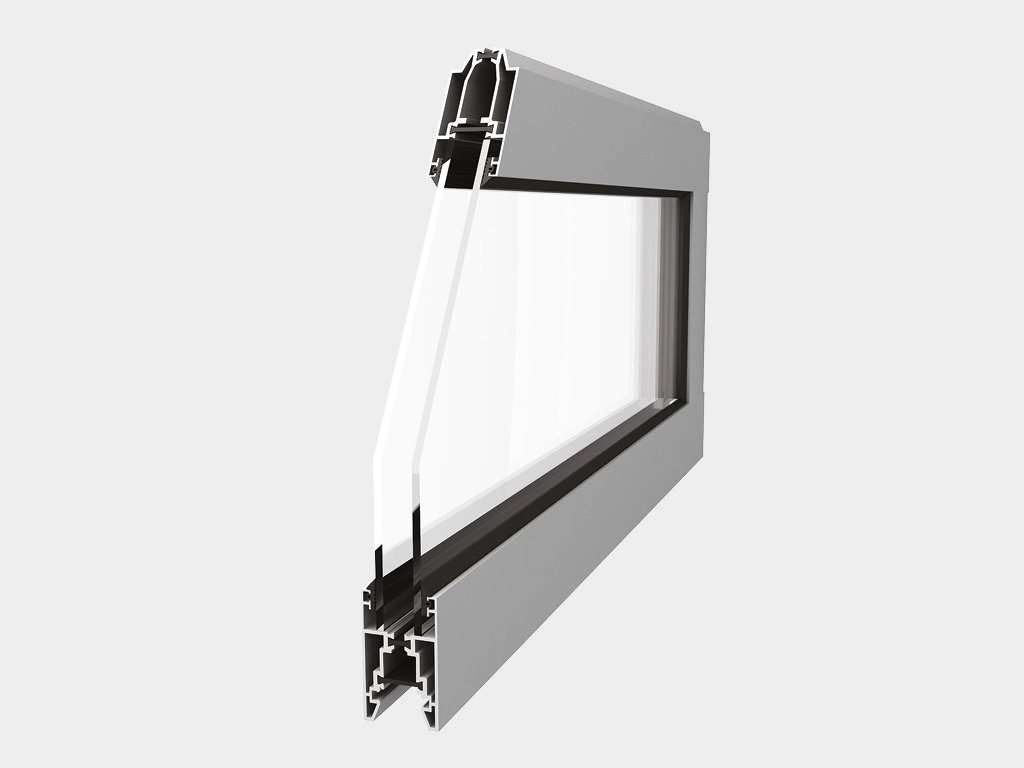

Панели из алюминиевых профилей T-bridge (опция) с термовставкой из полиамида повышают энергоэффективность ворот и предотвращают промерзание профилей.

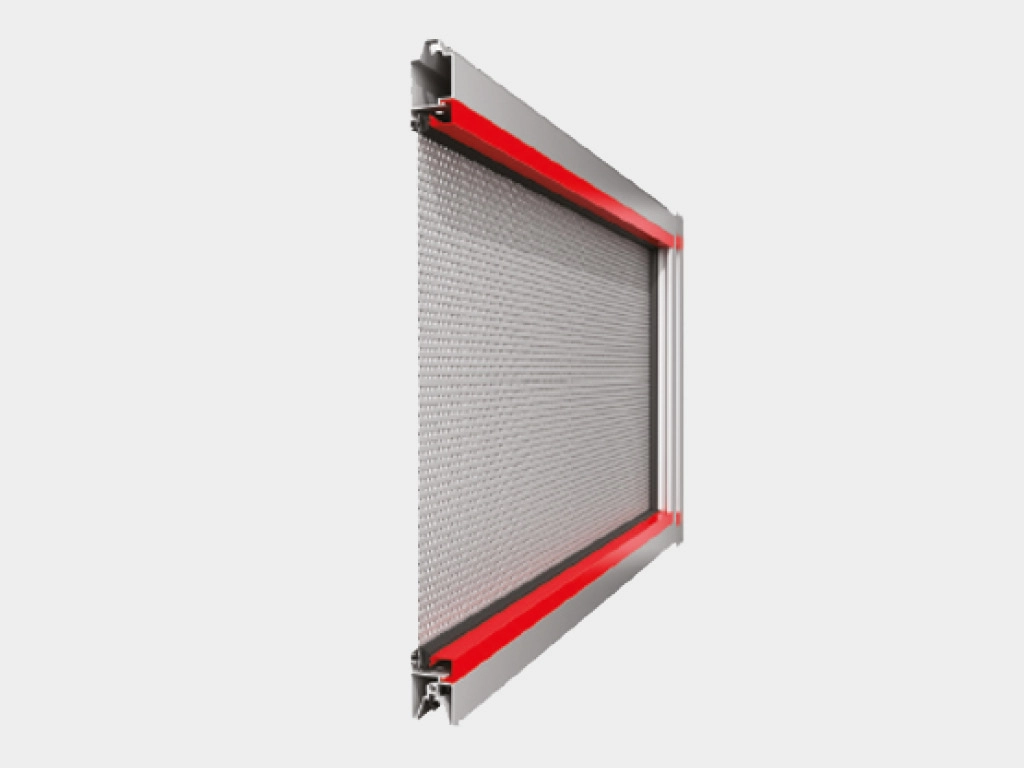

Использование в качестве заполнения перфорированного алюминиевого листа — стильное и практичное решение с созданием барьера ограниченной видимости.

Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.

Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.

Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии Т-bridge, что позволяет избежать теплопотерь.

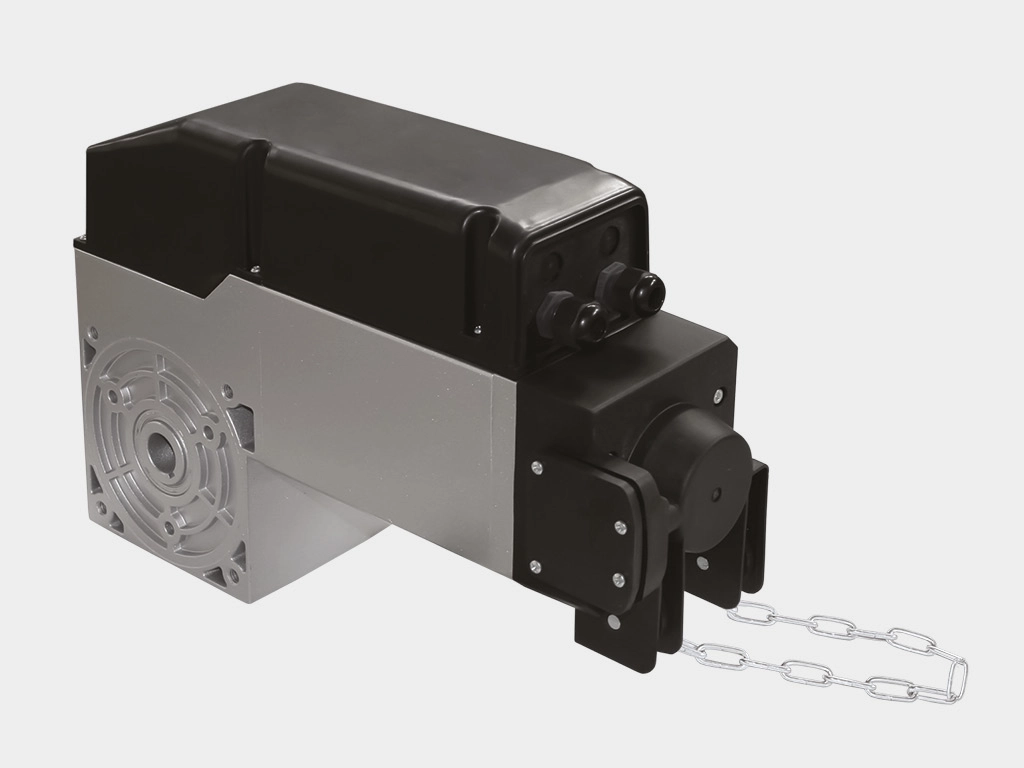

Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»).

Наименование	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	0,4 (В)	Точное значение зависит от размера ворот
Безотказность, количество циклов открывания-закрывания, не менее	Безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию)
Вес полотна ворот, кг/м²	14,5	Точное значение зависит от типоразмера панелей, используемых в конструкции ворот
Усилие ручного открывания и закрывания, Н, не более	260

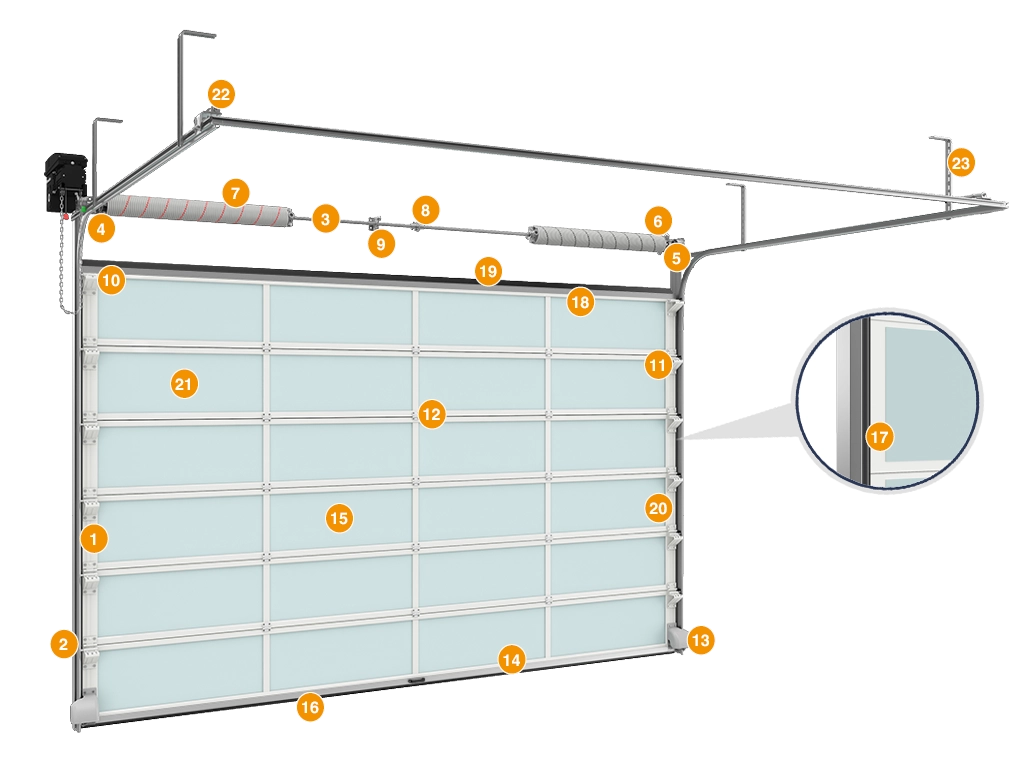

Вертикальная направляющая
Угловая стойка
Вал цилиндрический
Устройство защиты от обрыва пружины
Барабан
П-образный кронштейн
Балансирующий пружинный механизм (торсионная пружина)
Муфта соединительная
Внутренний опорный кронштейн
Верхняя опора с держателем ролика
Боковая опора с держателем ролика
Внутренняя петля
Устройство защиты от разрыва троса
Нижний профиль
Панорамная панель
Нижний уплотнитель
Уплотнитель боковой
Верхний профиль
Верхний уплотнитель
Боковая крышка с отверстиями для крепления
Светопрозрачное ударопрочное заполнение панели
Пружинный амортизатор
Кронштейн крепления к потолку

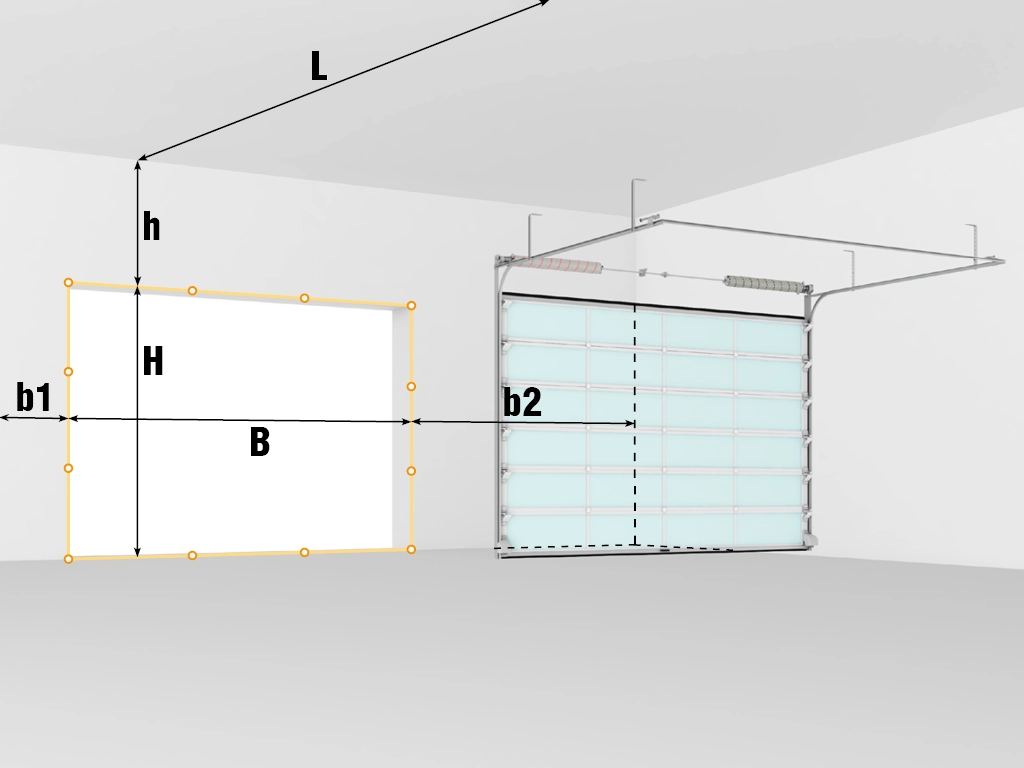

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка) от 150 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

PDF

Инструкция по монтажу Промышленные секционные ворота с панорамным остеклением

PDF

Инструкция по монтажу Промышленные секционные ворота с панорамным остеклением

PDF

Инструкция по монтажу Промышленные секционные ворота с панорамным остеклением

PDF

Инструкция по монтажу Промышленные секционные ворота с панорамным остеклением

Таблица размеров

Наименование

Значение

Высота проема, мм

2 000–6 000

Ширина проема, мм

2 000–6 100

Притолока, мм

От 150

Пристенки, мм

От 120

Высота светового проема ячеек, мм

370–720

Ширина светового проема ячеек, мм

Не более 3 000

Цвета

RAL 9003 белый (базовый)

RAL 9006 серебристый (базовый)

RAL 7004 серый (стандартный)

RAL 1014 бежевый (стандартный)

RAL 6005 зеленый (стандартный)

RAL 5005 синий (стандартный)

RAL 7016 антрацит (стандартный)

RAL 7024 графит (стандартный)

RAL 3000 красный (стандартный)

RAL 3005 бордовый (стандартный)

RAL 8017 коричнево-красный (стандартный)

Нестандартный цвет по карте RAL

Комплектация

Торсионный механизм, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот.

Устройство защиты от обрыва пружины блокирует вал, что предотвращает аварийное падение полотна ворот.

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

Эргономичная ручка позволяет легко и удобно открывать ворота.

Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.

Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.

Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»).

Технические характеристики

Наименование	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	0,4 (В)	Точное значение зависит от размера ворот
Безотказность, количество циклов открывания-закрывания, не менее	Безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию)
Вес полотна ворот, кг/м²	14,5	Точное значение зависит от типоразмера панелей, используемых в конструкции ворот
Усилие ручного открывания и закрывания, Н, не более	260

Конструкция

Вертикальная направляющая
Угловая стойка
Вал цилиндрический
Устройство защиты от обрыва пружины
Барабан
П-образный кронштейн
Балансирующий пружинный механизм (торсионная пружина)
Муфта соединительная
Внутренний опорный кронштейн
Верхняя опора с держателем ролика
Боковая опора с держателем ролика
Внутренняя петля
Устройство защиты от разрыва троса
Нижний профиль
Панорамная панель
Нижний уплотнитель
Уплотнитель боковой
Верхний профиль
Верхний уплотнитель
Боковая крышка с отверстиями для крепления
Светопрозрачное ударопрочное заполнение панели
Пружинный амортизатор
Кронштейн крепления к потолку

Подготовка объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка) от 150 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Монтаж

PDF

Инструкция по монтажу Промышленные секционные ворота с панорамным остеклением

PDF

Инструкция по монтажу Промышленные секционные ворота с панорамным остеклением

PDF

Инструкция по монтажу Промышленные секционные ворота с панорамным остеклением

PDF

Инструкция по монтажу Промышленные секционные ворота с панорамным остеклением
