Распашные гаражные ворота в стальной раме с сэндвич-панелью, sg-ss купить в Казани по выгодной цене от производителя DoorHan

Зона применения:

Цеха, мастерские, лаборатории, технические помещения, склады
Гаражи, хозяйственные постройки, транспортные и ремонтные депо, пожарные части

Заказать с монтажом

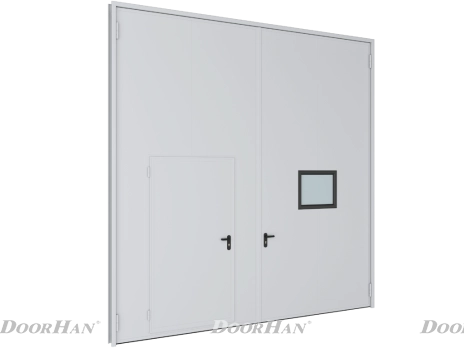

Распашные гаражные ворота в стальной раме с сэндвич-панелью, sg-ss, kazan.doorhan.ru

Внешний вид

Дизайн

Цвета

Под дерево

RAL 9003 (белый, стандартный)

RAL 7004 (серый, стандартный); другая сторона панели – RAL 9003 (белый)

Комплектация

Базовая

Дополнительная

Две створки поставляются в сборе (сэндвич-панели толщиной 80 мм, стальные окантовочные профили, усиливающие уголки, петли со сменной осью, уплотнитель, механический замок). При автоматизации ворот по заданию заказчика замок в створки не устанавливается. Врезка калитки и окон выполняется опционально согласно техническому заданию.

Стальная рама поставляется разобранной (два вертикальных и один горизонтальный профиль).

Механический замок позволяет запирать ворота как с внешней, так и внутренней стороны. Пассивный тип защиты распашных гаражных ворот обеспечивает ригельная задвижка, устанавливаемая на ворота при монтаже.

Съемная разборная петля обеспечивает легкость монтажа и плавность хода створок.

Специальный EPDM-уплотнитель надежно герметизирует стык рамы и створки ворот.

В створку может быть врезана калитка с порогом для удобного доступа в помещение при закрытых воротах. <br> Возможно повышение освещенности помещения благодаря установке окон. Рамка окна со специальным уплотнением обеспечивает плотное прилегание к полотну ворот, что защищает от теплопотерь. Окантовка окна черного цвета сочетается с фурнитурой ворот. <br>

В створку может быть врезана калитка с порогом для удобного доступа в помещение при закрытых воротах.
Возможно повышение освещенности помещения благодаря установке окон. Рамка окна со специальным уплотнением обеспечивает плотное прилегание к полотну ворот, что защищает от теплопотерь. Окантовка окна черного цвета сочетается с фурнитурой ворот.

Установка доводчика на калитку обеспечивает ее плавное закрывание и полный притвор к полотну ворот.

Щеточный уплотнитель позволяет предотвратить выход тепла или охлажденного воздуха из помещений и защищает от проникновения пыли внутрь. Уплотнитель легко работает по любой поверхности и не портит ее.

Алюминиевую ручку можно установить на створки с внешней стороны ворот.

По дополнительному согласованию возможна установка вентиляционной решетки.

Возможность автоматизации ворот электроприводами DoorHan для распашных ворот и системами безопасности (см. раздел «Автоматика для ворот»).

Техническое описание

Размеры изделия

Размеры проема

Конструкция

Конструктивные решения

Технические характеристики

Условия эксплуатации

Упаковка

Наименование

Значение

Высота проема, мм

2 000–5 000

Ширина проема, мм

2 000–5 000

Притолока, мм

Ограничений нет (встроенный монтаж)

Пристенки, мм

Ограничений нет (встроенный монтаж)

Полотно ворот
Рама ворот
Окно
Задвижка ригельная
Замок цилиндровый с нажимной ручкой
Врезная калитка

Створка с замком справа.

Створка с замком слева.

Наименование	Значение	Примечание
Сопротивление статической нагрузке, действующей в плоскости полотна ворот, Н	Не менее 2 500
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	Не менее 700
Изоляция воздушного шума, дБ	35
Безотказность, количество циклов открывания-закрывания, не менее	20 000	Минимальное количество циклов, при котором предприятие-изготовитель ворот гарантирует отсутствие необходимости в замене какой-либо детали
Усилие ручного открывания и закрывания, Н, не более	Не более 150
Сопротивление удару твердым телом, Дж	Е – 10 Дж; h – 1 м; m шара – 1 кг	Испытания проводились с целью определения целостности полотна ворот
Вес ворот в сборе, кг	Ворота 3 × 3 м: вес полотна – 132 кг, вес рамы – 104 кг, вес конструкции – 236 кг. Ворота 5 × 5 м: вес полотна – 387 кг, вес рамы – 174 кг, вес конструкции – 561 кг	Указан вес ворот популярных размеров

1. Запрещается использовать ворота без упоров, фиксирующих створки ворот в открытом положении.

2. Монтаж распашных гаражных ворот должен производиться строго в соответствии с прилагаемой инструкцией.

3. Распашные гаражные ворота должны работать плавно, без заклиниваний и рывков.

4. Ручное открывание и закрывание ворот должно осуществляться только при помощи ручки.

5. В случае появления посторонних звуков (скрип, скрежет) при работе ворот необходимо приостановить использование и обратиться к квалифицированному персоналу.

6. Своевременно производите чистку петель ворот во избежание их заклинивания.

7. В случае, если в полотно ворот установлена калитка, запрещается наступать или класть на порог тяжелые предметы – это может привести к провисанию створки.

8. Во избежание несчастного случая следите, чтобы в момент открывания/закрывания ворот люди и животные не находились в зоне действия.

9. Следите, чтобы в момент открывания или закрывания ворот в проеме не было посторонних предметов.

10. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раз в 6 месяцев) проводить их технический осмотр и обслуживание.

11. Не допускается при работе автоматики удерживать полотно распашных ворот. Это может привести к травме или поломке конструкции.

12. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).

13. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

14. Приступая к эксплуатации ворот внимательно ознакомьтесь с инструкцией на автоматический электропривод.

15. В случае использования распашных ворот или их комплектующих не по назначению производитель не несет ответственности за их целостность и надежность.

Упаковка в дерево	Характеристики упаковки
Длина, мм	Зависит от высоты створки ворот
Ширина, мм	Ширина створки ворот + 150 мм

Установка

Способы монтажа

Распашные гаражные ворота устанавливаются врезным монтажом.

Документация

Чертежи

Паспорта и сертификаты

Инструкции

Ворота распашные гаражные из сэндвич-панелей с заполнением пенополиизоциануратом (общий вид)

PDF

DWG

Рама ворот распашных гаражных из сэндвич-панелей с заполнением пенополиизоциануратом

PDF

Схема заужения проема при установке распашных гаражных ворот из сэндвич-панелей с заполнением пенополиизоциануратом

PDF

Габаритная схема распашных гаражных ворот из сэндвич-панелей с заполнением пенополиизоциануратом

PDF

Паспорт «Распашные гаражные ворота из панелей с заполнением пенополиизоциануратом серии sg-ss»

PDF

Сертификат «Ворота для зданий и сооружений. Серийный выпуск», 2028 год

PDF

Сертификат «Изделия комплектующие для ворот металлических DoorHan для зданий и сооружений», 2028 год

PDF

Сертификат «Ворота для зданий и сооружений. Серийный выпуск», 2025 год

PDF

Сертификат «Изделия комплектующие для ворот металлических DoorHan для зданий и сооружений», 2025 год

PDF

Инструкция по монтажу и эксплуатации «Распашные гаражные ворота в стальной раме с сэндвич-панелью»

PDF

Инструкция по монтажу и эксплуатации «Распашные гаражные ворота из панелей с заполнением пенополиизоциануратом серии sg-ss»

PDF

Сервисная книжка «Распашные гаражные ворота из панелей с заполнением пенополиизоциануратом серии sg-ss»
