Цена: по запросу

Рассчитать цену

Купить через личный кабинет

Рассчитать цену

Таблица размеров

Цвета

Комплектация

Технические характеристики

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Высота проема, мм

2 000–5 000

Ширина проема, мм

2 000–5 000

Притолока, мм

Ограничений нет (встроенный монтаж)

Пристенки, мм

Ограничений нет (встроенный монтаж)

RAL 9003 (белый, стандартный)

RAL 7004 (серый, стандартный); другая сторона панели – RAL 9003 (белый)

Базовая

Дополнительная

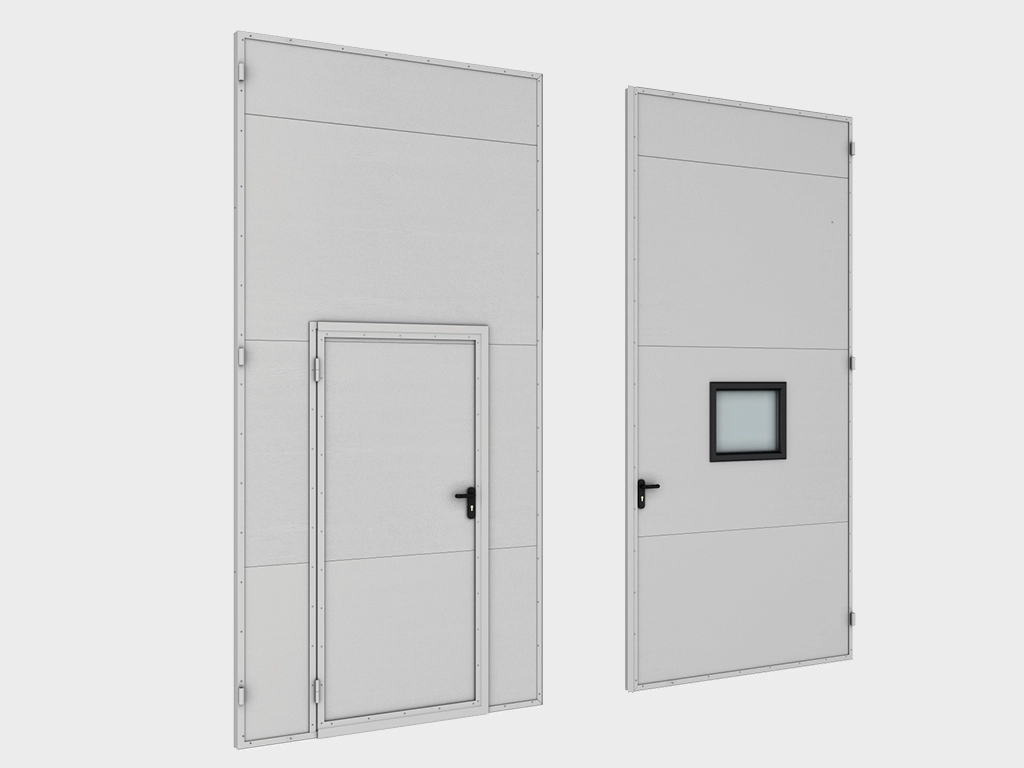

Две створки поставляются в сборе (сэндвич-панели толщиной 80 мм, стальные окантовочные профили, усиливающие уголки, петли со сменной осью, уплотнитель, механический замок). При автоматизации ворот по заданию заказчика замок в створки не устанавливается. Врезка калитки и окон выполняется опционально согласно техническому заданию.

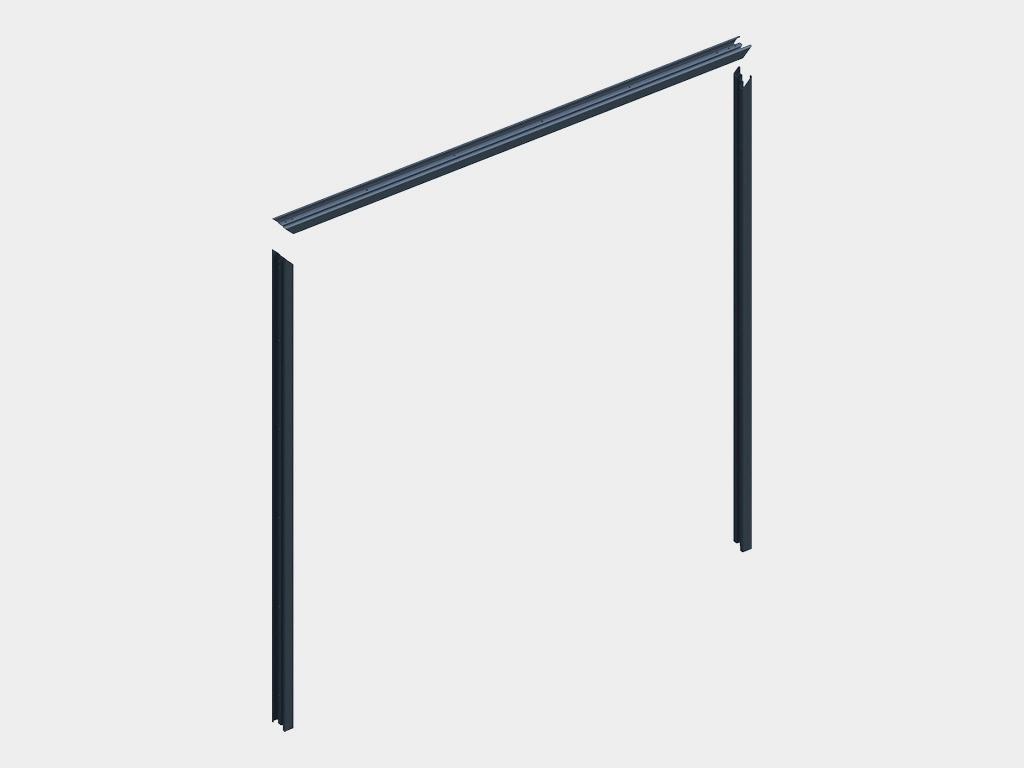

Стальная рама поставляется разобранной (два вертикальных и один горизонтальный профиль).

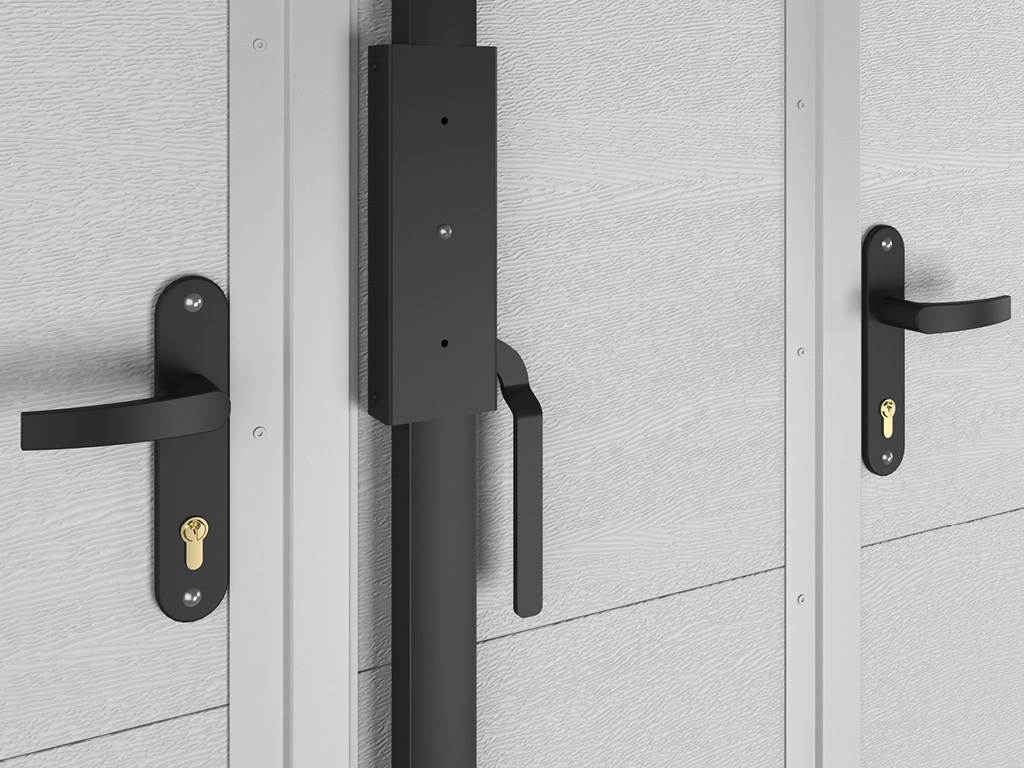

Механический замок позволяет запирать ворота как с внешней, так и внутренней стороны. Пассивный тип защиты распашных гаражных ворот обеспечивает ригельная задвижка, устанавливаемая на ворота при монтаже.

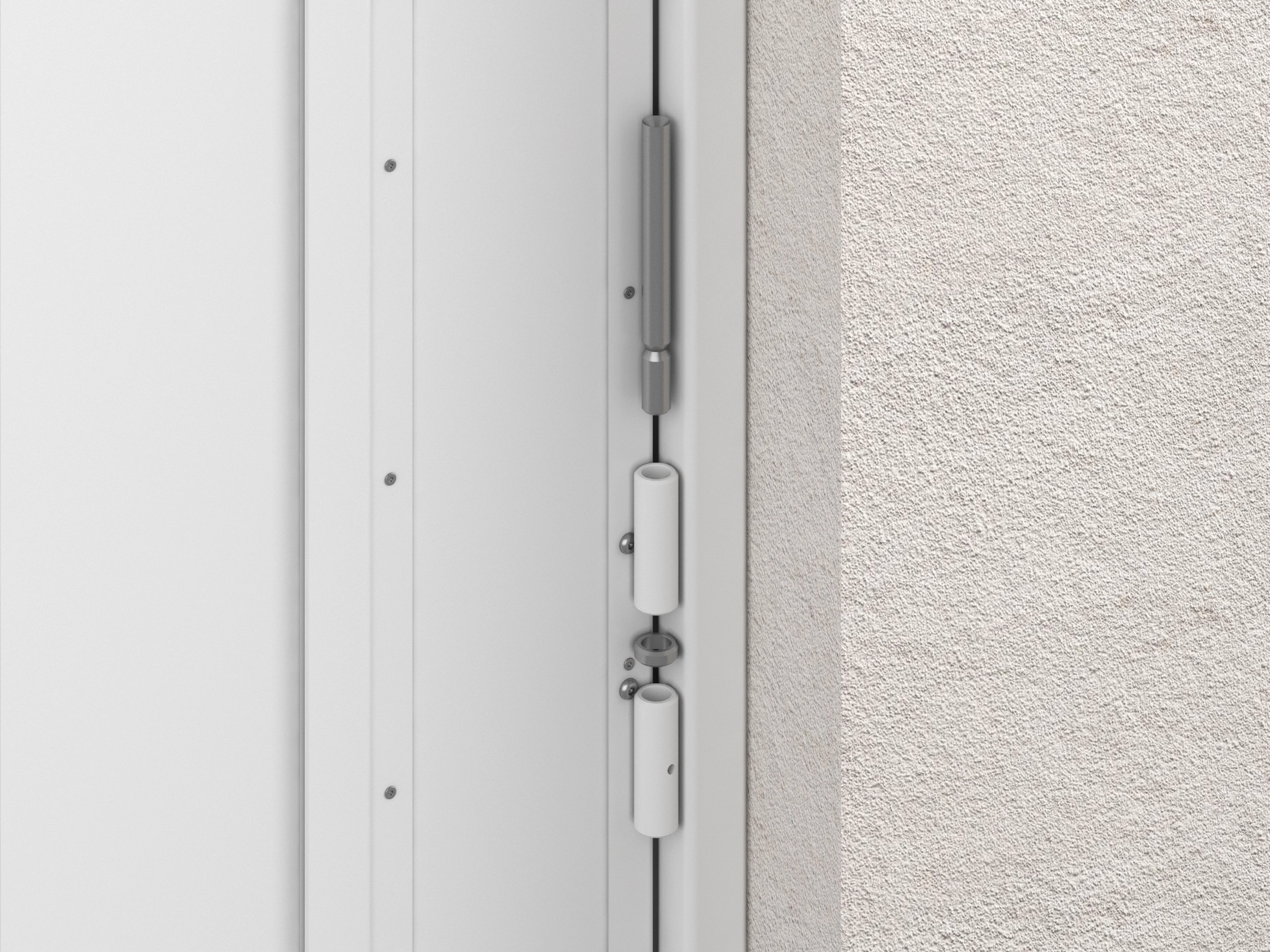

Съемная разборная петля обеспечивает легкость монтажа и плавность хода створок.

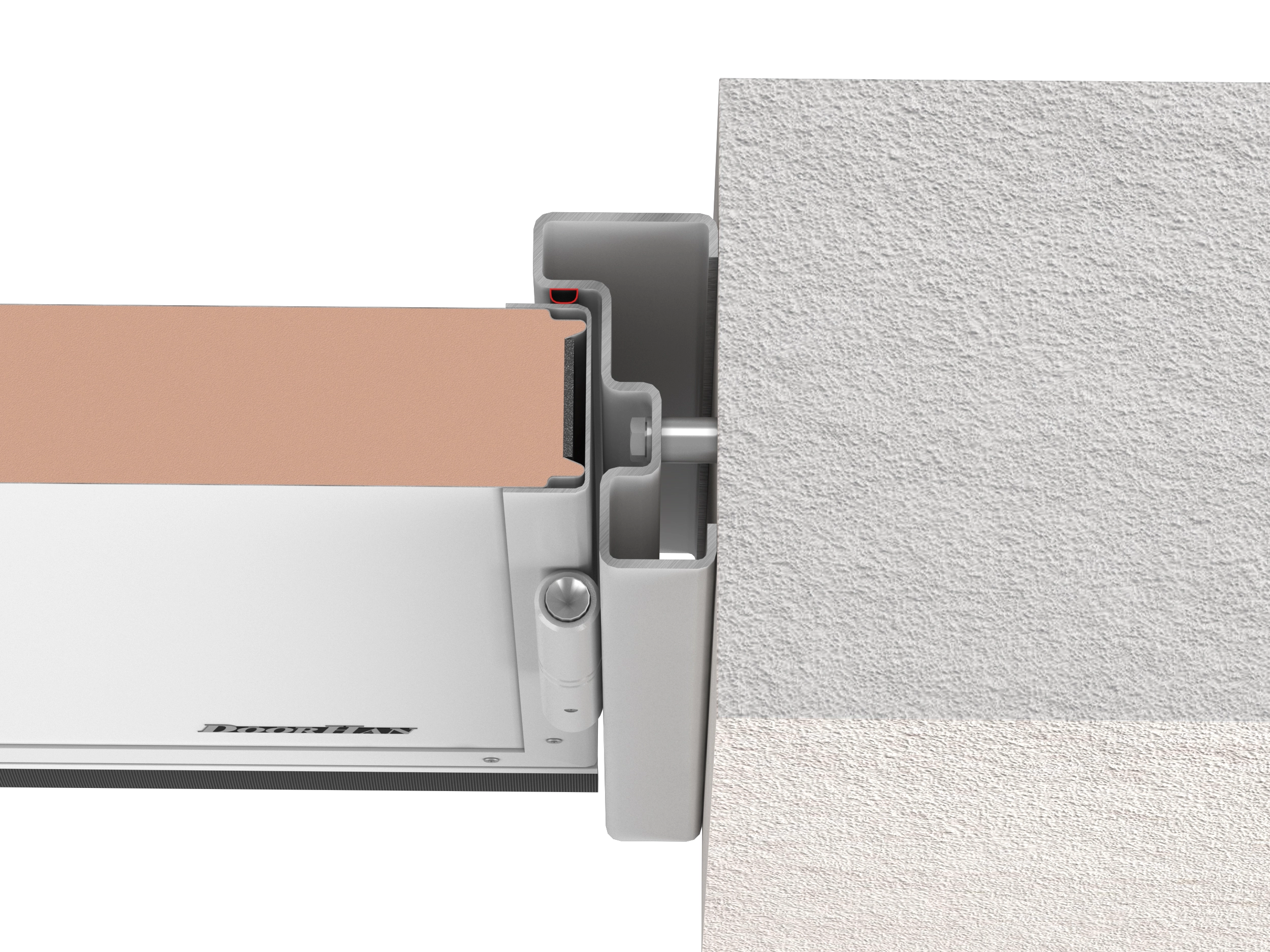

Специальный EPDM-уплотнитель надежно герметизирует стык рамы и створки ворот.

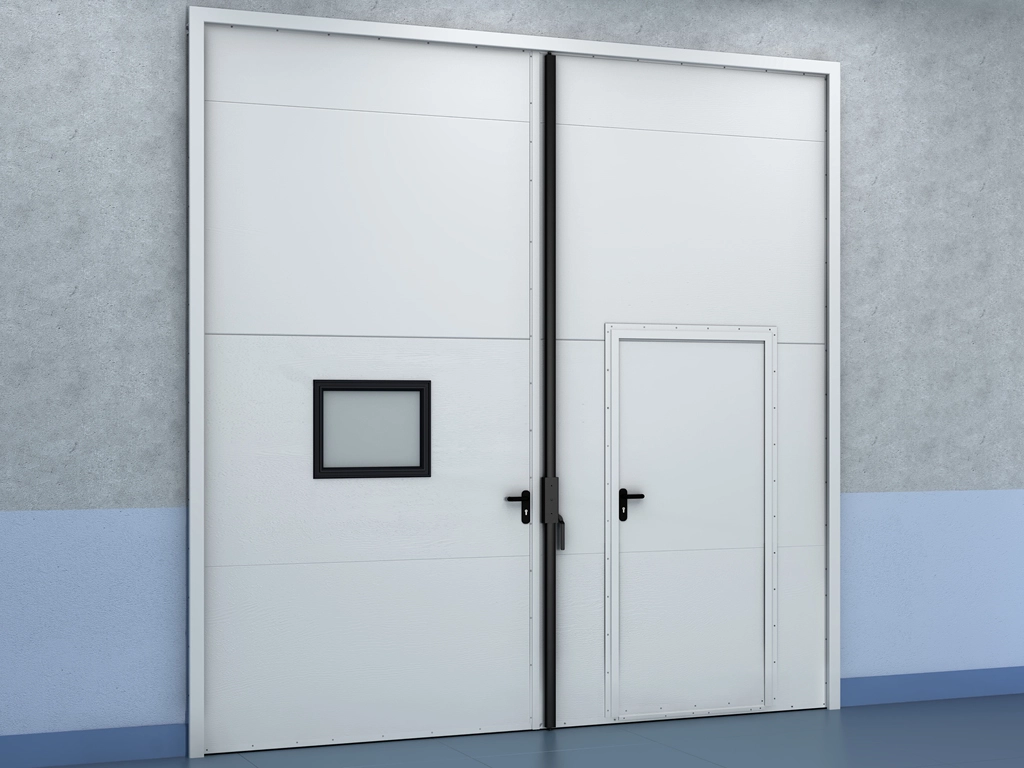

В створку может быть врезана калитка с порогом для удобного доступа в помещение при закрытых воротах. <br> Возможно повышение освещенности помещения благодаря установке окон. Рамка окна со специальным уплотнением обеспечивает плотное прилегание к полотну ворот, что защищает от теплопотерь. Окантовка окна черного цвета сочетается с фурнитурой ворот. <br>

В створку может быть врезана калитка с порогом для удобного доступа в помещение при закрытых воротах.
Возможно повышение освещенности помещения благодаря установке окон. Рамка окна со специальным уплотнением обеспечивает плотное прилегание к полотну ворот, что защищает от теплопотерь. Окантовка окна черного цвета сочетается с фурнитурой ворот.

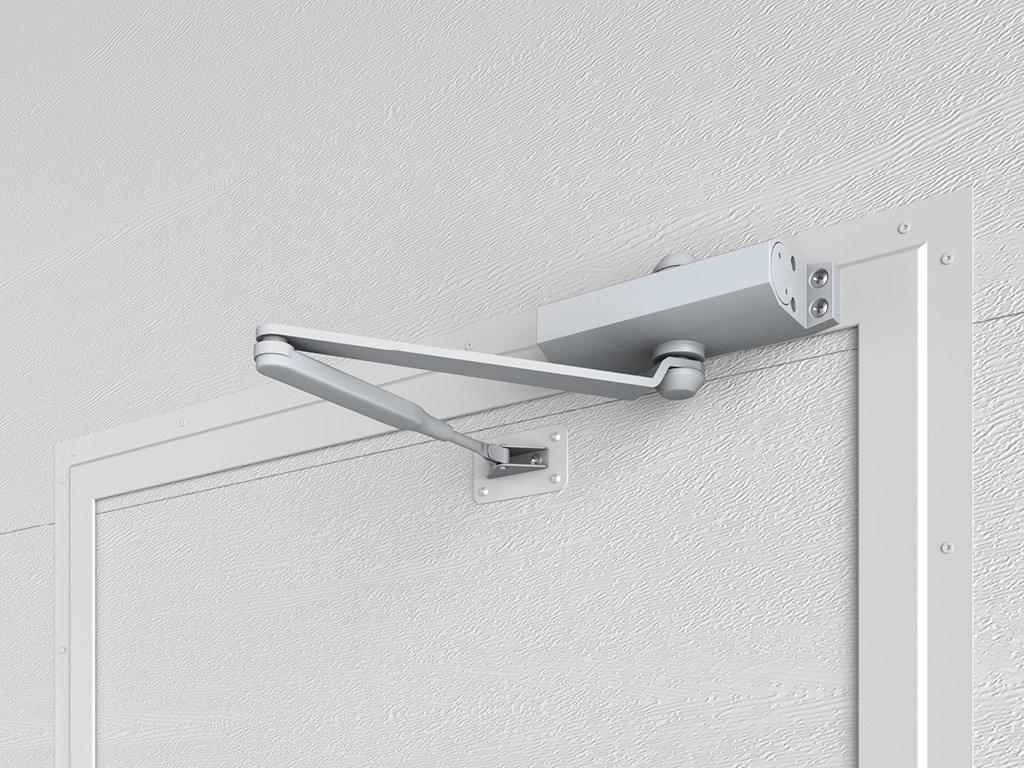

Установка доводчика на калитку обеспечивает ее плавное закрывание и полный притвор к полотну ворот.

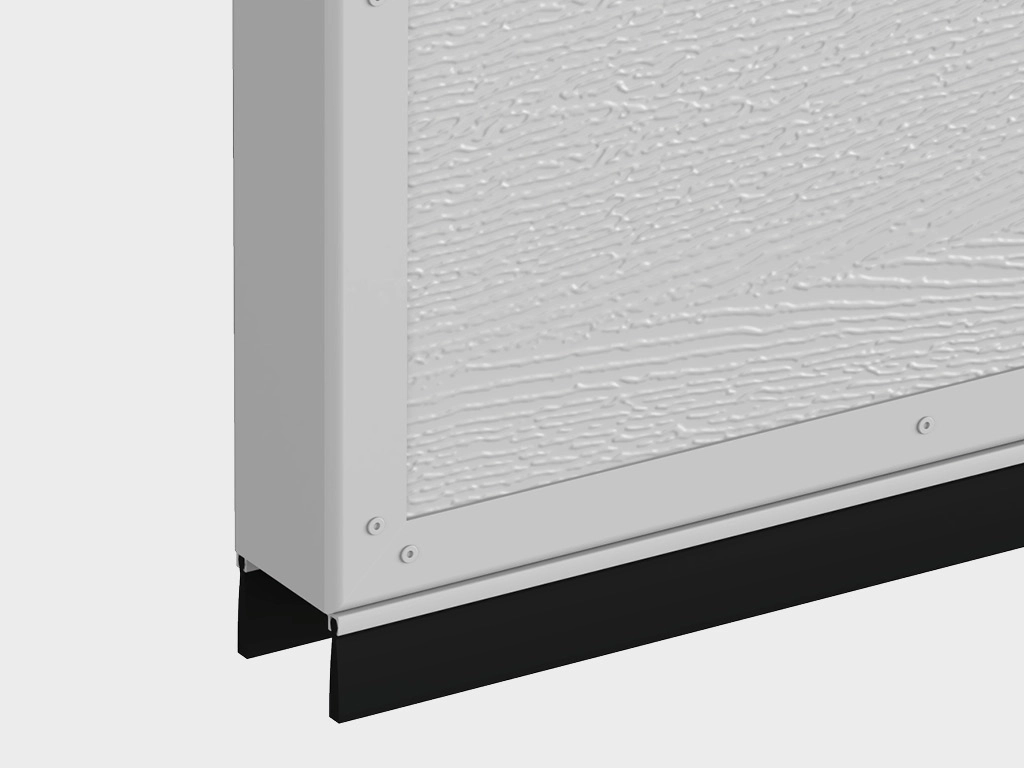

Щеточный уплотнитель позволяет предотвратить выход тепла или охлажденного воздуха из помещений и защищает от проникновения пыли внутрь. Уплотнитель легко работает по любой поверхности и не портит ее.

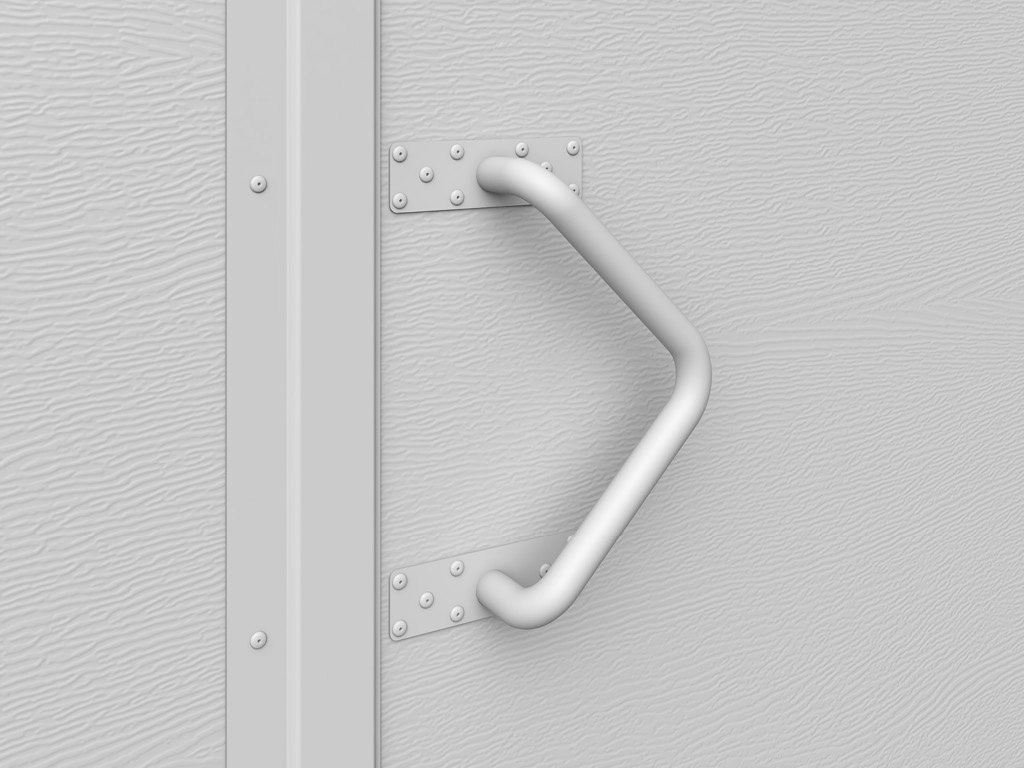

Алюминиевую ручку можно установить на створки с внешней стороны ворот.

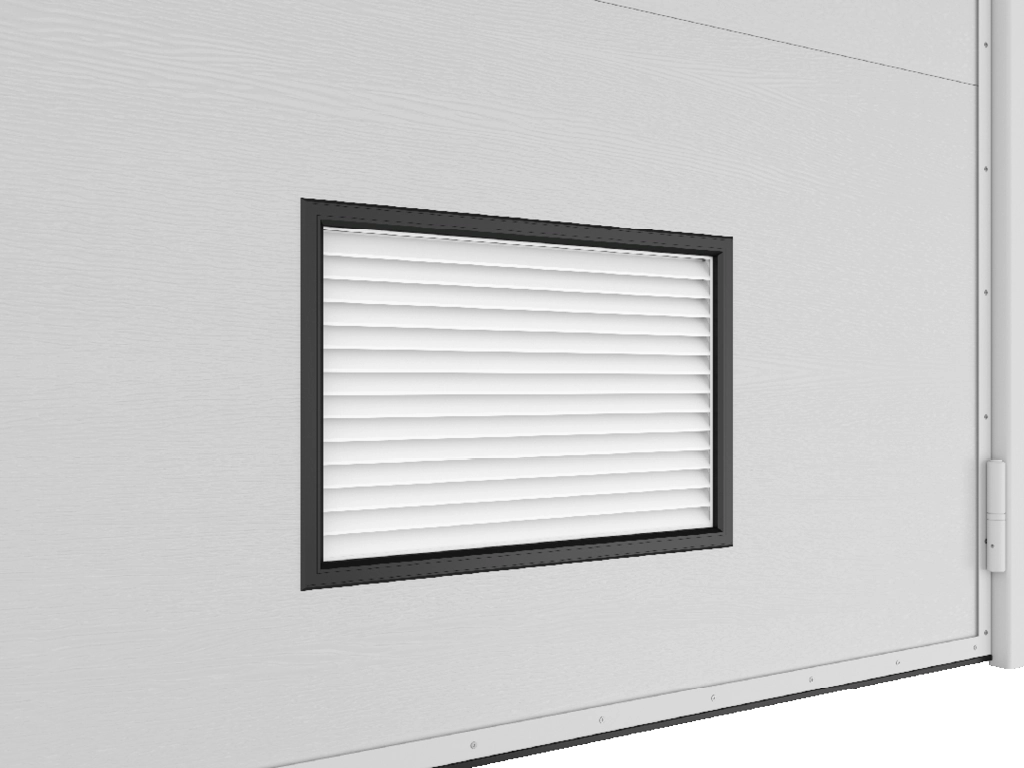

По дополнительному согласованию возможна установка вентиляционной решетки.

Возможность автоматизации ворот электроприводами DoorHan для распашных ворот и системами безопасности (см. раздел «Автоматика для ворот»).

Наименование	Значение	Примечание
Сопротивление статической нагрузке, действующей в плоскости полотна ворот, Н	Не менее 2 500
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	Не менее 700
Изоляция воздушного шума, дБ	35
Безотказность, количество циклов открывания-закрывания, не менее	20 000	Минимальное количество циклов, при котором предприятие-изготовитель ворот гарантирует отсутствие необходимости в замене какой-либо детали
Усилие ручного открывания и закрывания, Н, не более	Не более 150
Сопротивление удару твердым телом, Дж	Е – 10 Дж; h – 1 м; m шара – 1 кг	Испытания проводились с целью определения целостности полотна ворот
Вес ворот в сборе, кг	Ворота 3 × 3 м: вес полотна – 132 кг, вес рамы – 104 кг, вес конструкции – 236 кг. Ворота 5 × 5 м: вес полотна – 387 кг, вес рамы – 174 кг, вес конструкции – 561 кг	Указан вес ворот популярных размеров

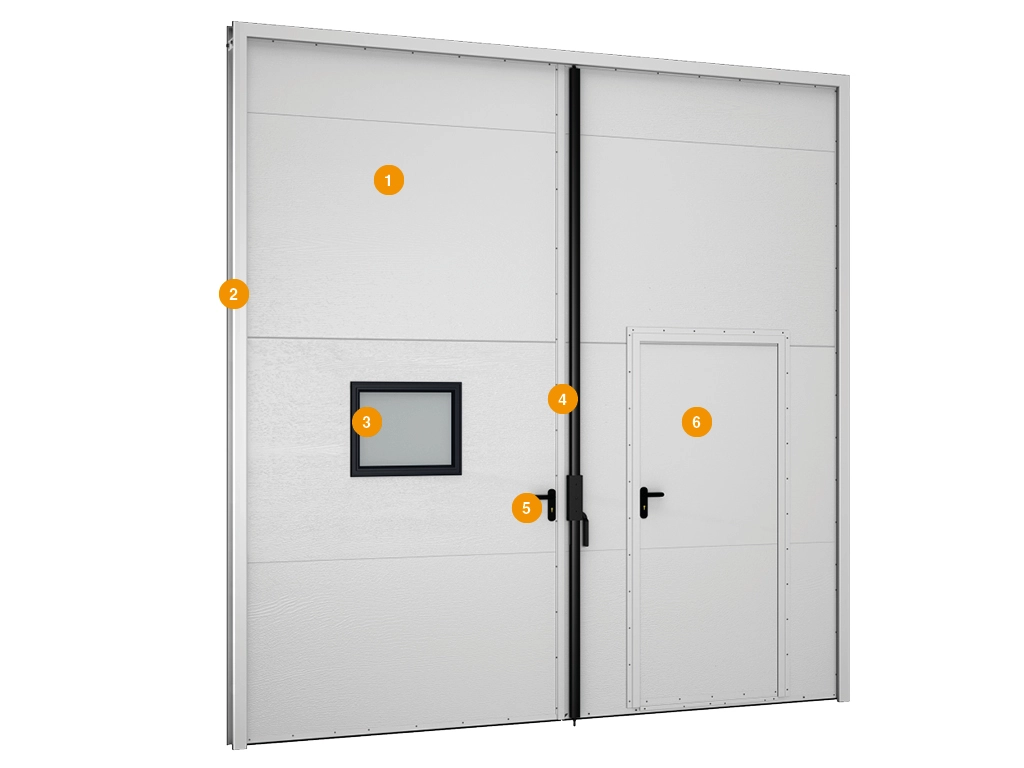

Полотно ворот
Рама ворот
Окно
Задвижка ригельная
Замок цилиндровый с нажимной ручкой
Врезная калитка

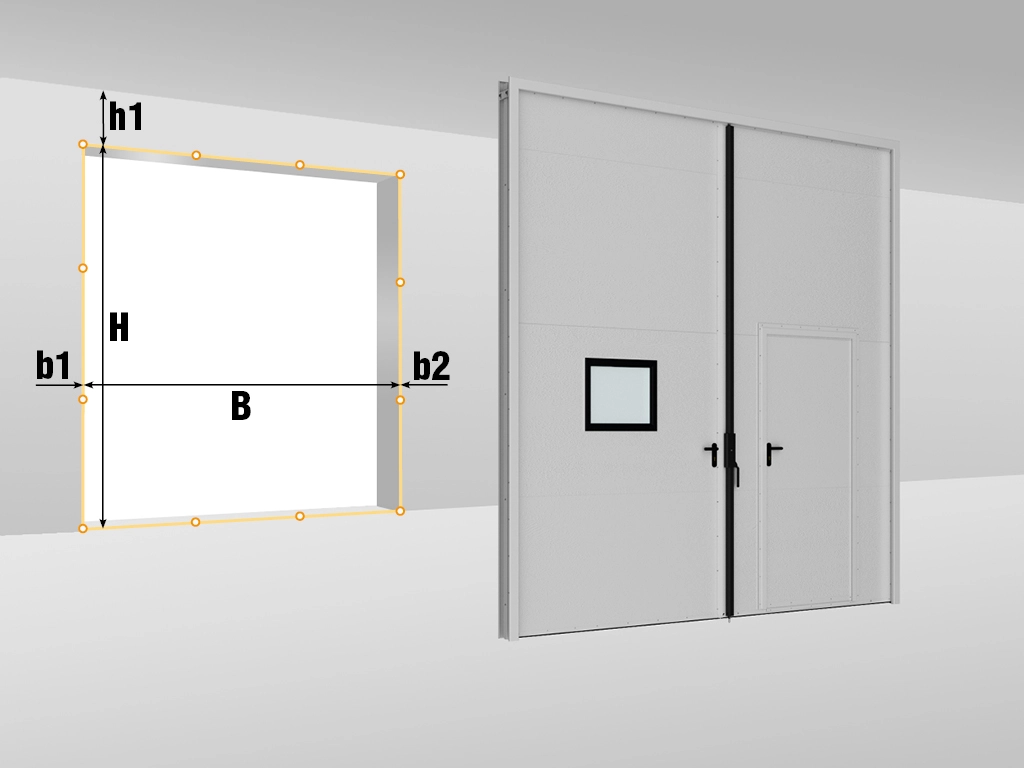

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наименьшая величина.

PDF

Инструкция по монтажу Распашные промышленные ворота

PDF

Инструкция по монтажу Распашные промышленные ворота

PDF

Инструкция по монтажу Распашные промышленные ворота

Таблица размеров

Наименование

Значение

Высота проема, мм

2 000–5 000

Ширина проема, мм

2 000–5 000

Притолока, мм

Ограничений нет (встроенный монтаж)

Пристенки, мм

Ограничений нет (встроенный монтаж)

Цвета

RAL 9003 (белый, стандартный)

RAL 7004 (серый, стандартный); другая сторона панели – RAL 9003 (белый)

Комплектация

Стальная рама поставляется разобранной (два вертикальных и один горизонтальный профиль).

Съемная разборная петля обеспечивает легкость монтажа и плавность хода створок.

Специальный EPDM-уплотнитель надежно герметизирует стык рамы и створки ворот.

Установка доводчика на калитку обеспечивает ее плавное закрывание и полный притвор к полотну ворот.

Алюминиевую ручку можно установить на створки с внешней стороны ворот.

По дополнительному согласованию возможна установка вентиляционной решетки.

Технические характеристики

Наименование	Значение	Примечание
Сопротивление статической нагрузке, действующей в плоскости полотна ворот, Н	Не менее 2 500
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	Не менее 700
Изоляция воздушного шума, дБ	35
Безотказность, количество циклов открывания-закрывания, не менее	20 000	Минимальное количество циклов, при котором предприятие-изготовитель ворот гарантирует отсутствие необходимости в замене какой-либо детали
Усилие ручного открывания и закрывания, Н, не более	Не более 150
Сопротивление удару твердым телом, Дж	Е – 10 Дж; h – 1 м; m шара – 1 кг	Испытания проводились с целью определения целостности полотна ворот
Вес ворот в сборе, кг	Ворота 3 × 3 м: вес полотна – 132 кг, вес рамы – 104 кг, вес конструкции – 236 кг. Ворота 5 × 5 м: вес полотна – 387 кг, вес рамы – 174 кг, вес конструкции – 561 кг	Указан вес ворот популярных размеров

Конструкция

Полотно ворот
Рама ворот
Окно
Задвижка ригельная
Замок цилиндровый с нажимной ручкой
Врезная калитка

Подготовка объекта

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наименьшая величина.

Монтаж

PDF

Инструкция по монтажу Распашные промышленные ворота

PDF

Инструкция по монтажу Распашные промышленные ворота

PDF

Инструкция по монтажу Распашные промышленные ворота
