Зона применения:

Зоны технического обслуживания, ремонтные боксы, разделение рабочих пространств — складные ворота без нижней направляющей для депо.
Входные группы, кузовной ремонт, покраска, демонстрационные залы, сервисные зоны — автоматические складные ворота для СТО и автосалонов.
Погрузочные зоны с интенсивным трафиком и высокими потолками, логистические хабы — промышленные ворота без направляющей для складов.
Тесные производственные помещения, невозможность установки нижнего рельса — складные ворота без нижней направляющей при ограничениях монтажа.
Въезды для оборудования, разделение зон, трансформируемые пространства спорткомплексов и выставок — складные ворота без нижней направляющей.

Заказать с монтажом

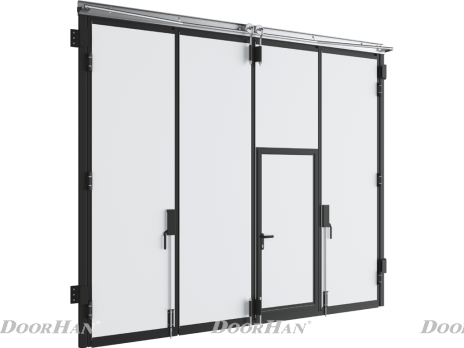

Промышленные складные ворота без нижней направляющей серии ifg, kazan.doorhan.ru

Внешний вид

Дизайн

Цвета

Гладкая

RAL 9003 (белый, стандартный)

RAL 8014 (коричневый)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 3005 (бордовый)

RAL 9006 (серебристый)

RAL 1014 (бежевый)

RAL 7004 (серый)

Нестандартный цвет по карте RAL

Комплектация

Базовая

Дополнительная

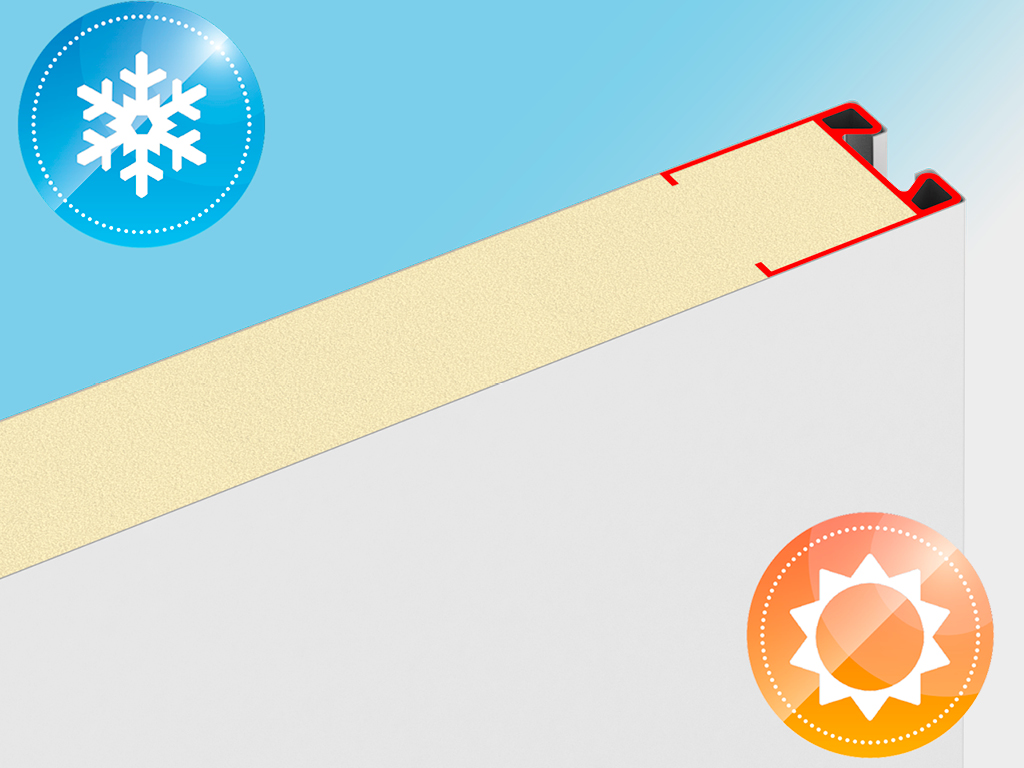

Полотно ворот из сэндвич-панелей толщиной 55 мм. Панели с заполнением пенополиуретаном не промерзают и позволяют минимизировать теплопотери в помещении.

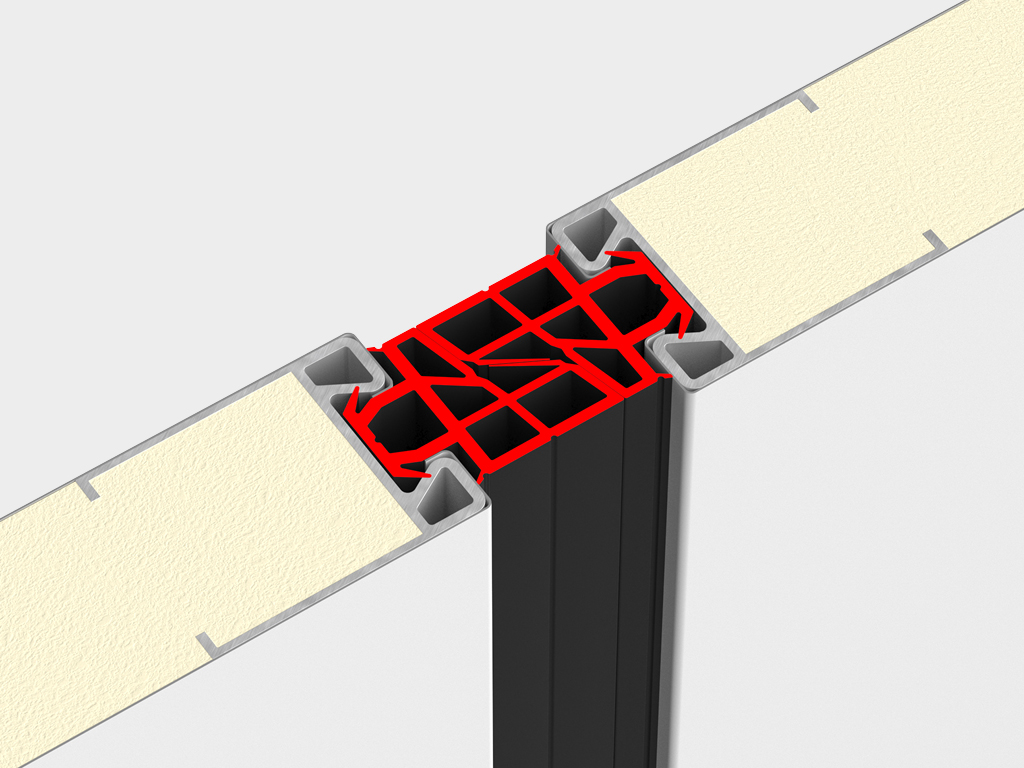

Шиповой уплотнитель, обеспечивающий надежную герметизацию стыков панелей.

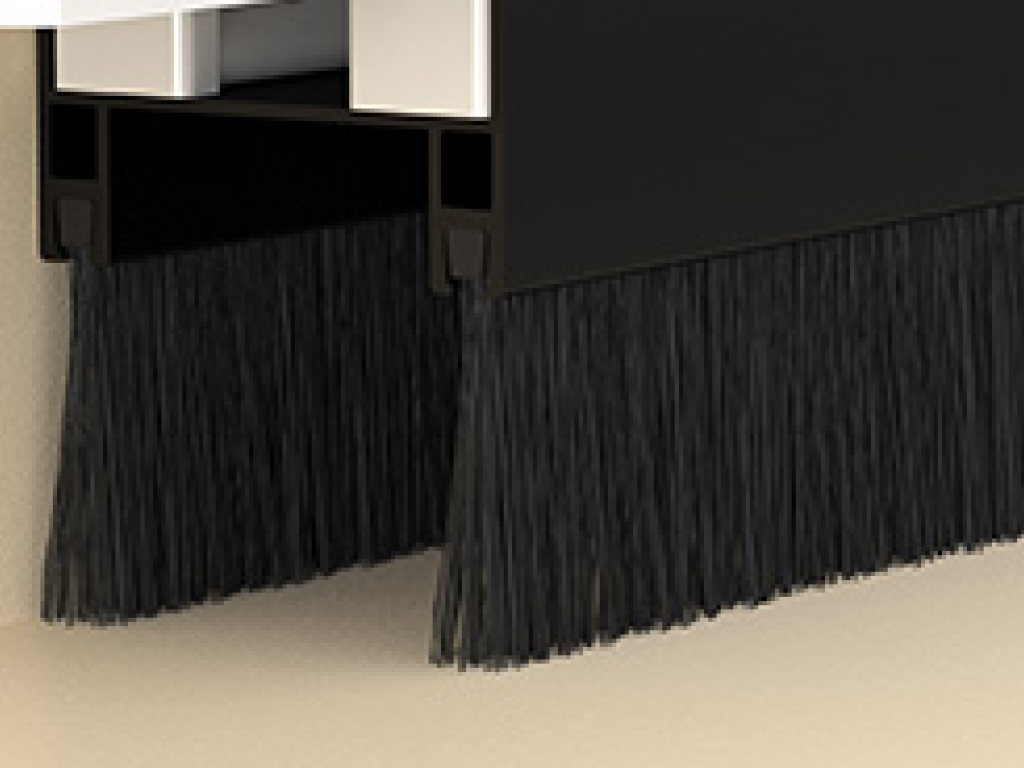

Щеточный уплотнитель для герметизации полотна ворот снизу и сверху.

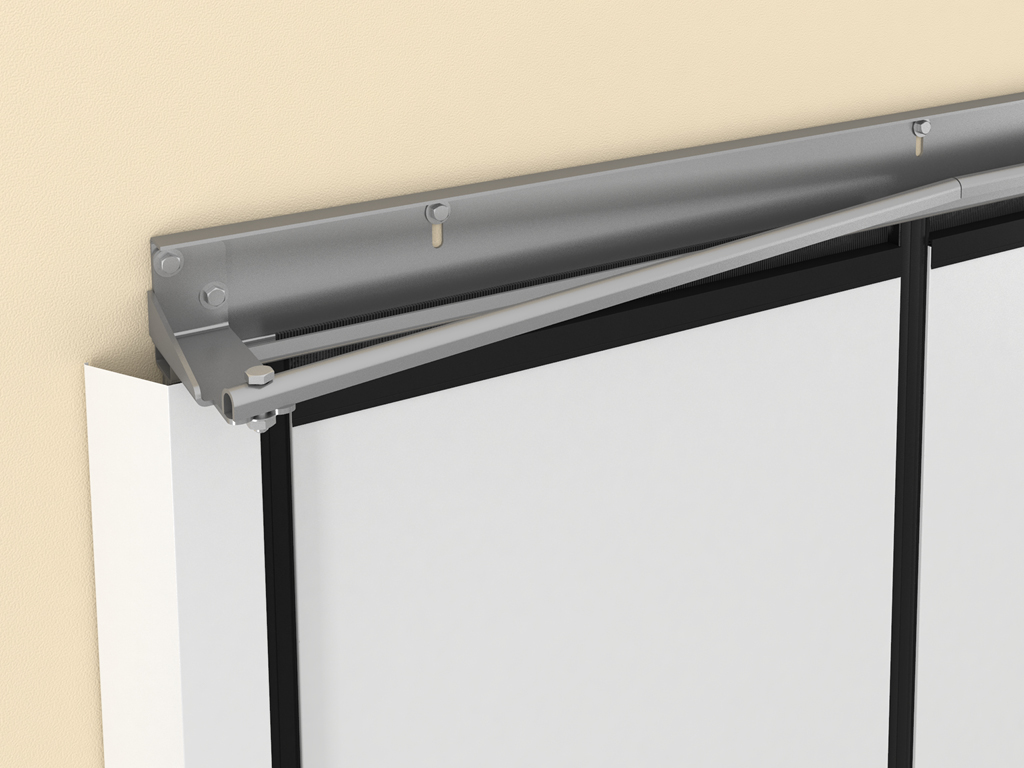

Верхняя направляющая с отклоняющими системами для формирования компактной пачки панелей.

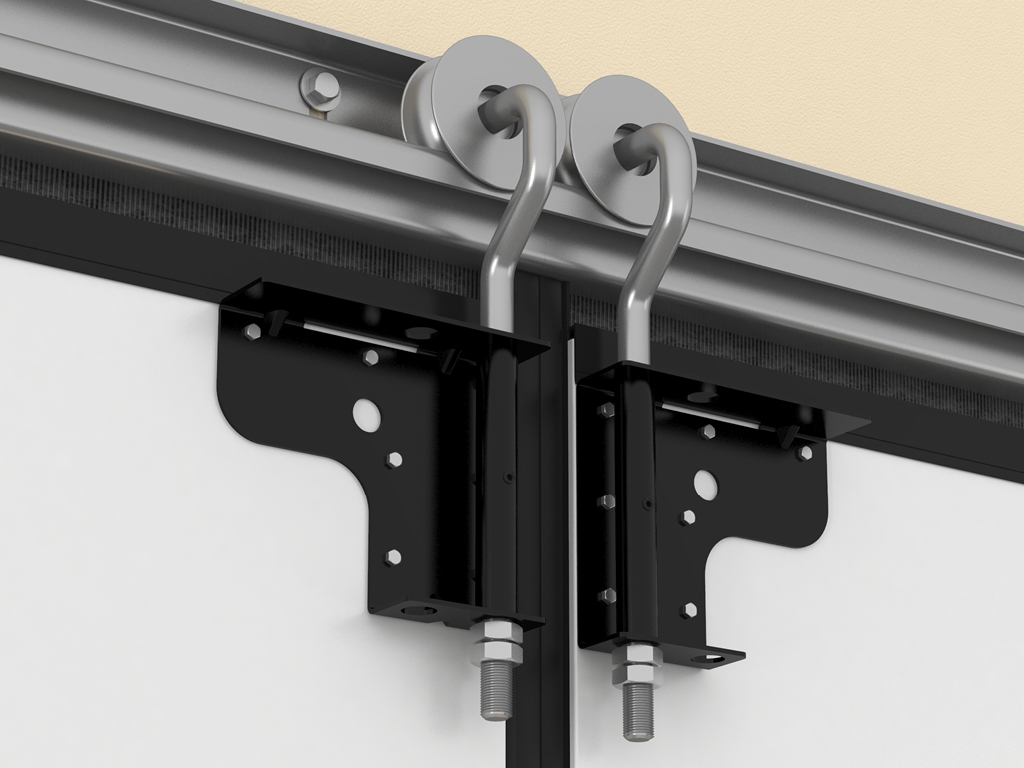

Кронштейны крепления роликов к полотну и роликовые опоры.

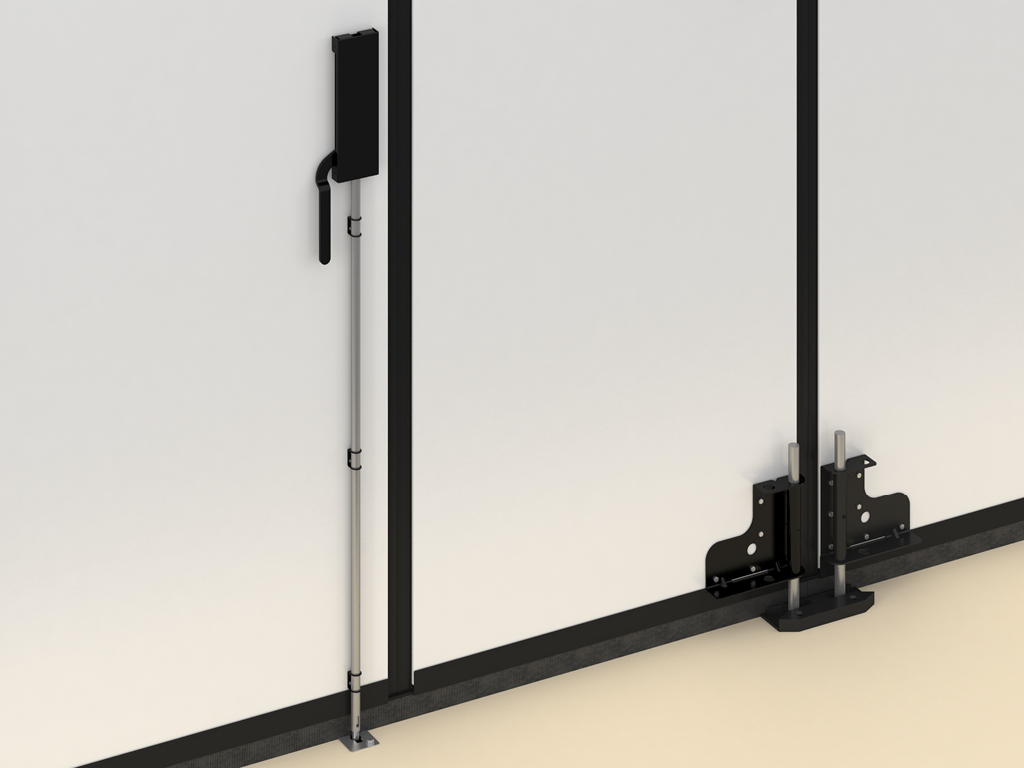

Ригельная задвижка для фиксации ворот в закрытом положении.

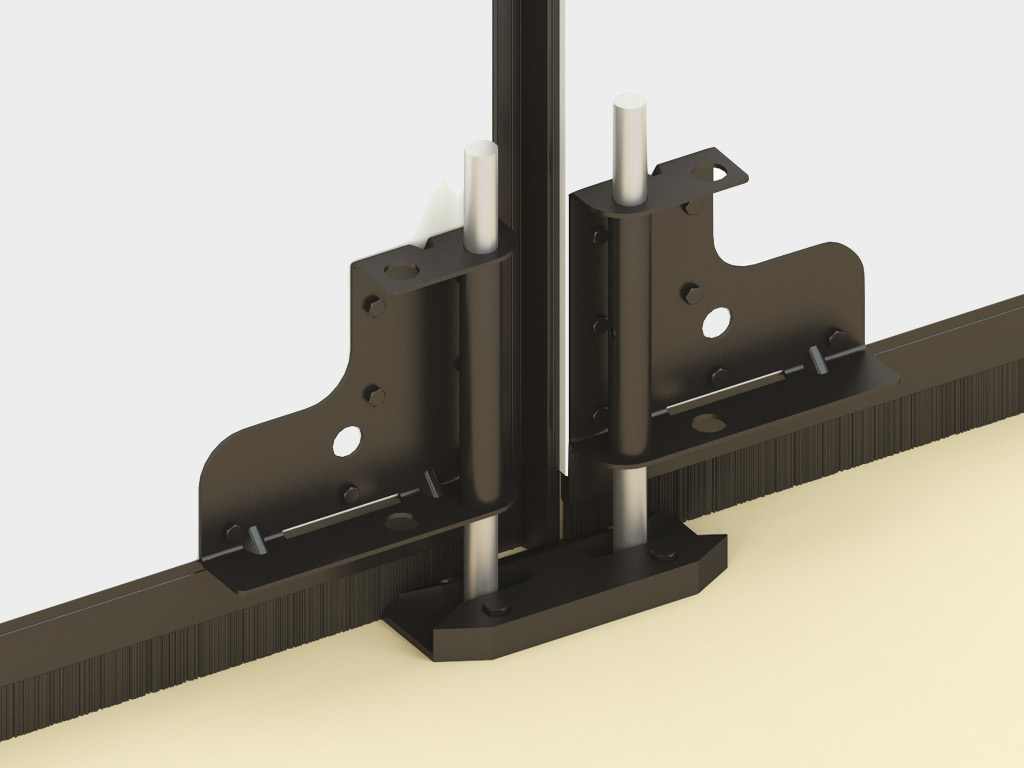

Центральный ловитель для увеличения устойчивости ворот.

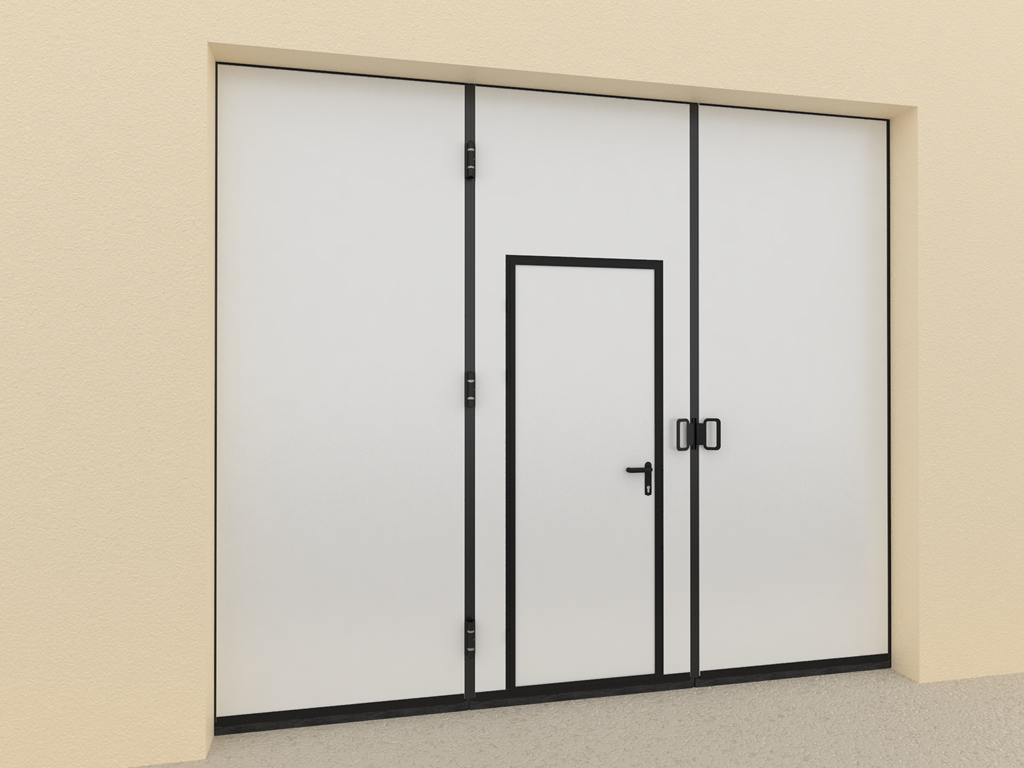

Калитка в алюминиевой раме. Стандартный цвет рамы – RAL 9005 (черный).

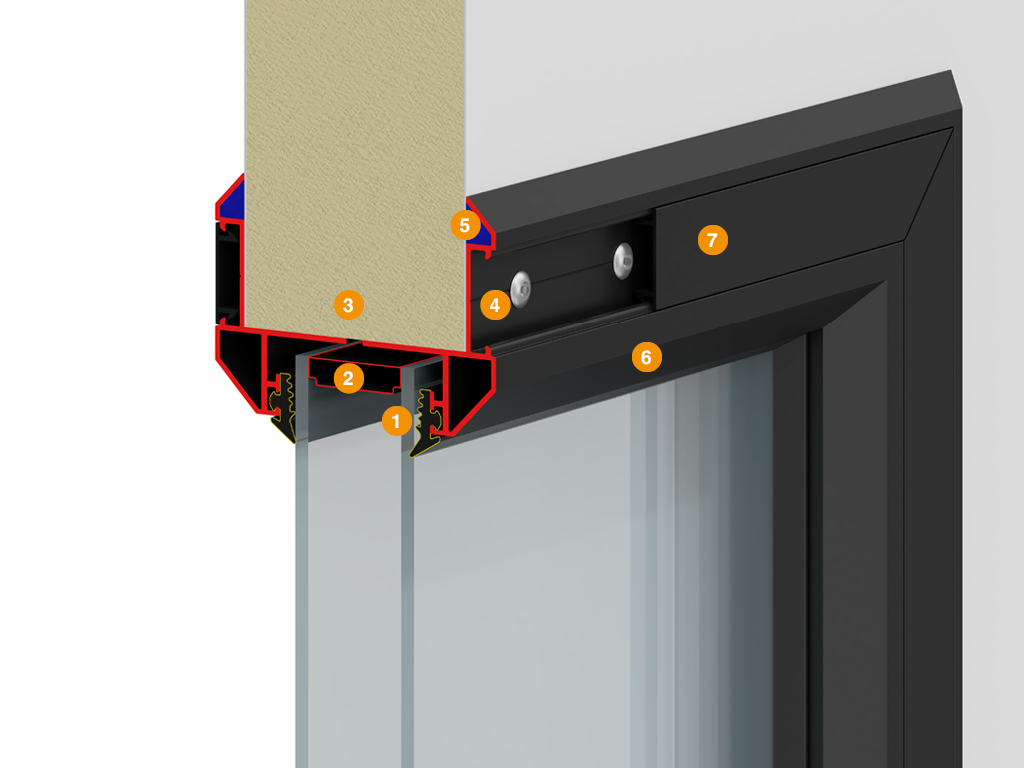

Окно в алюминиевой раме с заполнением прозрачным поликарбонатом толщиной 3 мм. Стандартный цвет рамы – RAL 9005 (черный). 1 - уплотнитель резиновый 2 - профиль стеклопакета с осушителем 3 - терморазрыв внешнего и внутреннего профиля 4 - заклепка вытяжная крепления профиля 5 - герметик силиконовый 6 - профиль алюминиевый с порошковым покрытием 7 - крышка профиля окантовки окна

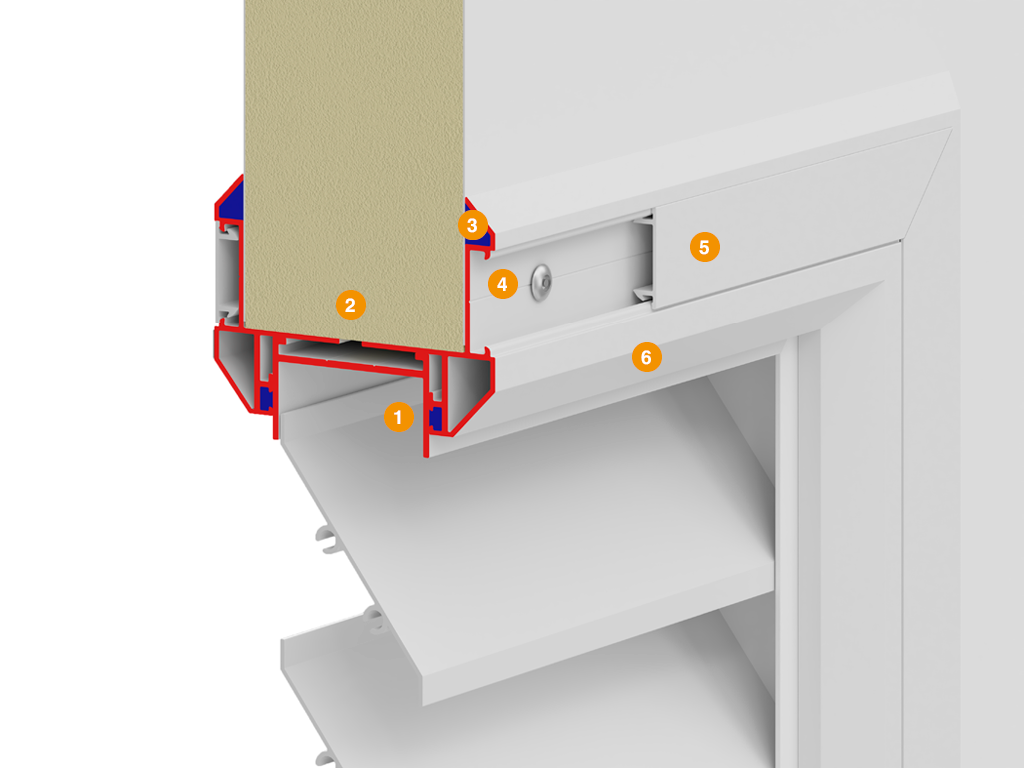

Вентиляционная решетка. Стандартный цвет – RAL 9003 (белый). 1 - профиль алюминиевый ламель решетки 2 - терморазрыв внешнего и внутреннего профиля 3 - герметик силиконовый 4 - заклепка вытяжная крепления профиля 5 - крышка профиля окантовки решетки 6 - профиль алюминиевый с порошковым покрытием

Привод серии arm-320pro (рычажный-320про). Комплекты приводов в зависимости от схемы открытия серий arm1-kit (рычажный1-комплект), arm2-kit (рычажный2-комплект), arm4-kit (рычажный4-комплект), arm5-kit (рычажный5-комплект), arm6-kit (рычажный6-комплект), arm7-kit (рычажный7-комплект), arm8-kit (рычажный8-комплект), arm9-kit (рычажный9-комплект).

Блок управления предназначен для управления приводом.

Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов, состоящие из инфракрасного передатчика и приемника.

Ключ-кнопка для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.

Сигнальная светодиодная лампа с антенной для оповещения о движении ворот.

Сирена для звукового оповещения о движении ворот.

Пульт для дистанционного управления четырьмя автоматическими устройствами.

Техническое описание

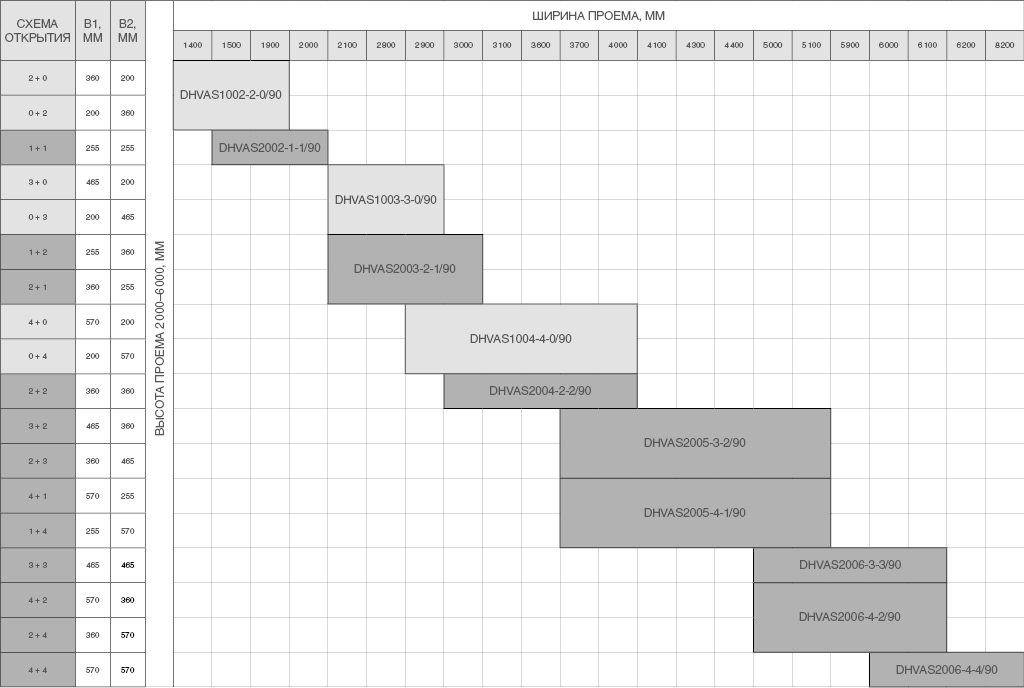

Размеры изделия

Размеры проема

Конструкция

Конструктивные решения

Технические характеристики

Условия эксплуатации

Упаковка

Наименование

Значение

Ширина проема, мм

1 400–8 200

Высота проема, мм

2 000–6 000

Притолока, мм

От 150

Пристенки, мм

200, 255, 360, 465, 570 (в зависимости от схемы открывания)

Толщина панели, мм

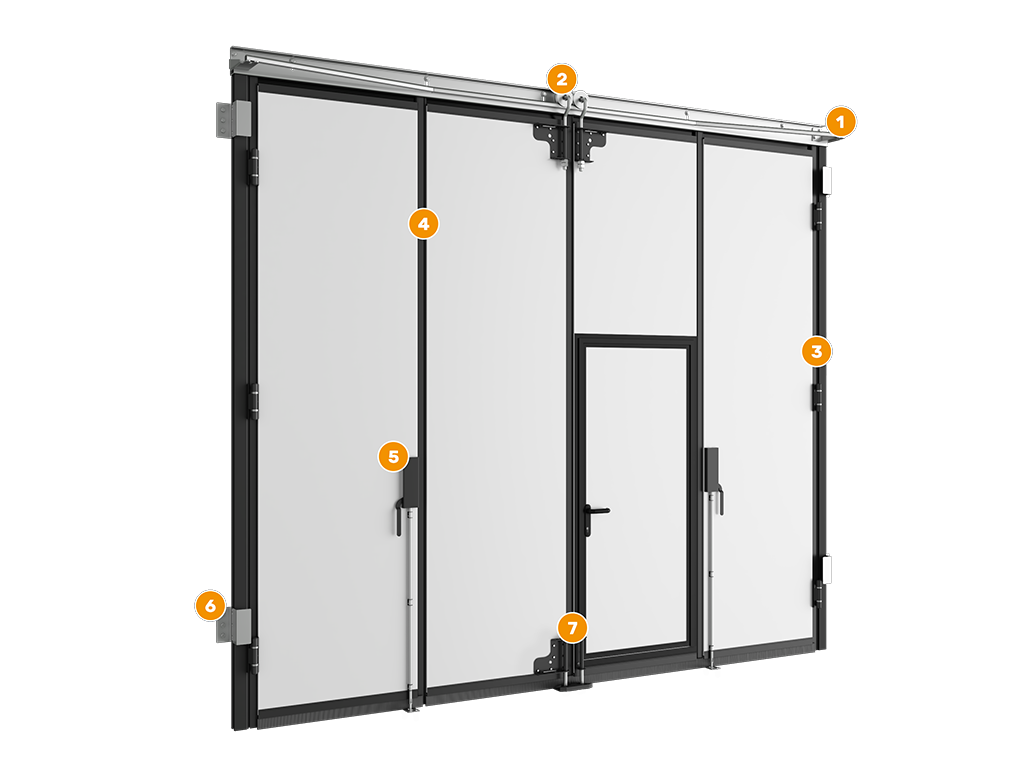

Отклоняющая система
Опора роликовая стальная
Стойка крепления полотна ворот
Шиповой уплотнитель
Вертикальная ригельная задвижка
Кронштейн крепления стойки
Ловитель

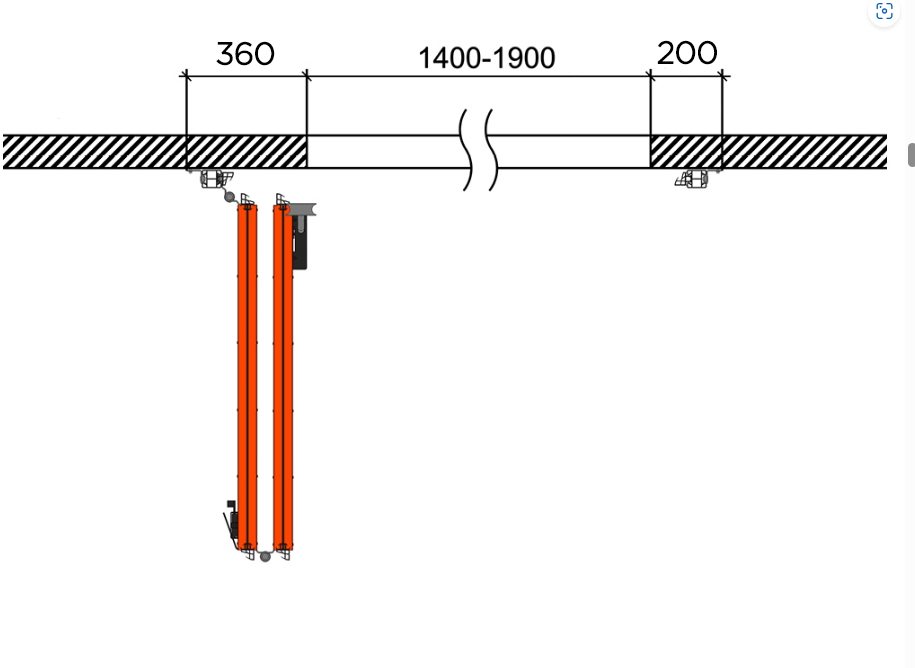

Схема открывания 2 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	1 400–1 900
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	200

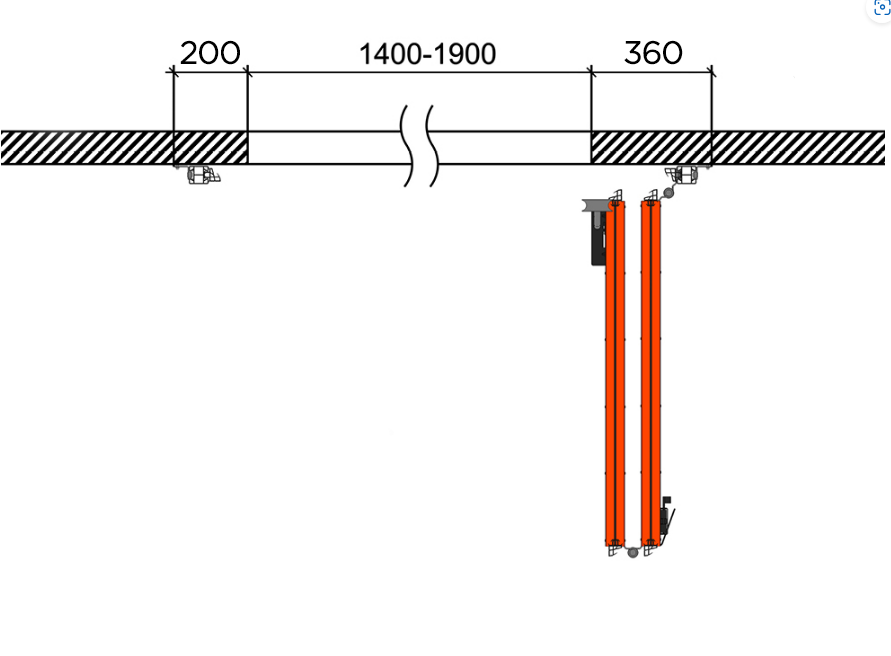

Схема открывания 0 + 2.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	1 400–1 900
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	200
b2, мм Правый пристенок	360

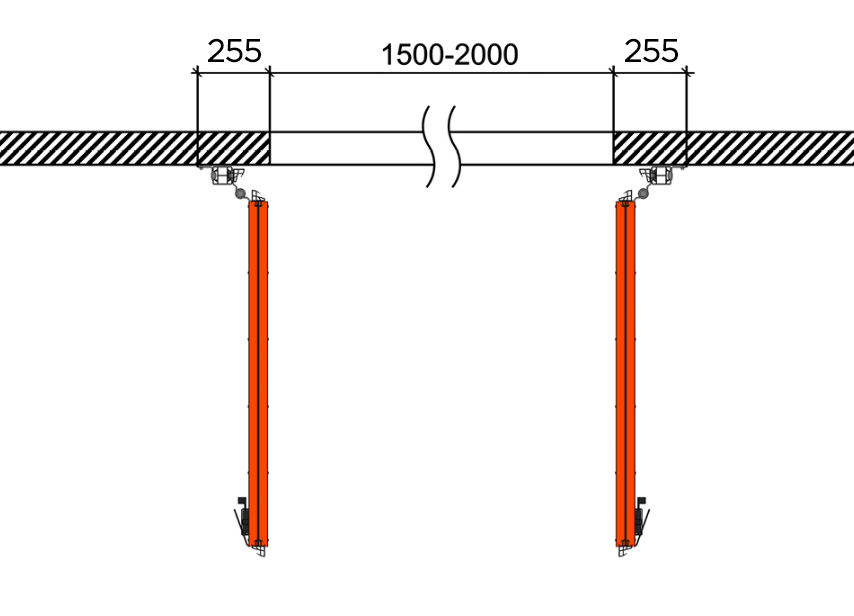

Схема открывания 1 + 1.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	1 500–2 000
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	255
b2, мм Правый пристенок	255

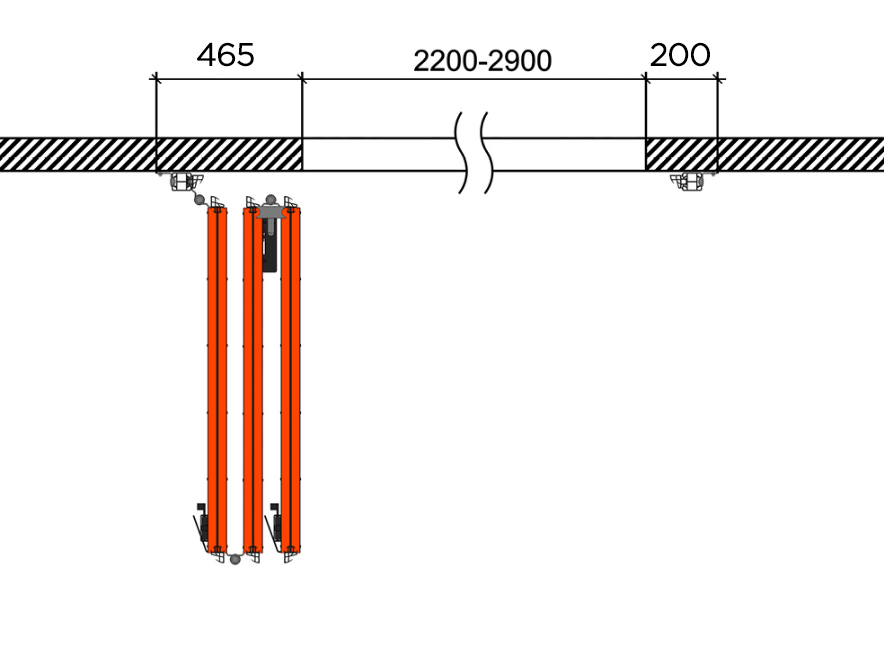

Схема открывания 3 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 200–2 900
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	465
b2, мм Правый пристенок	200

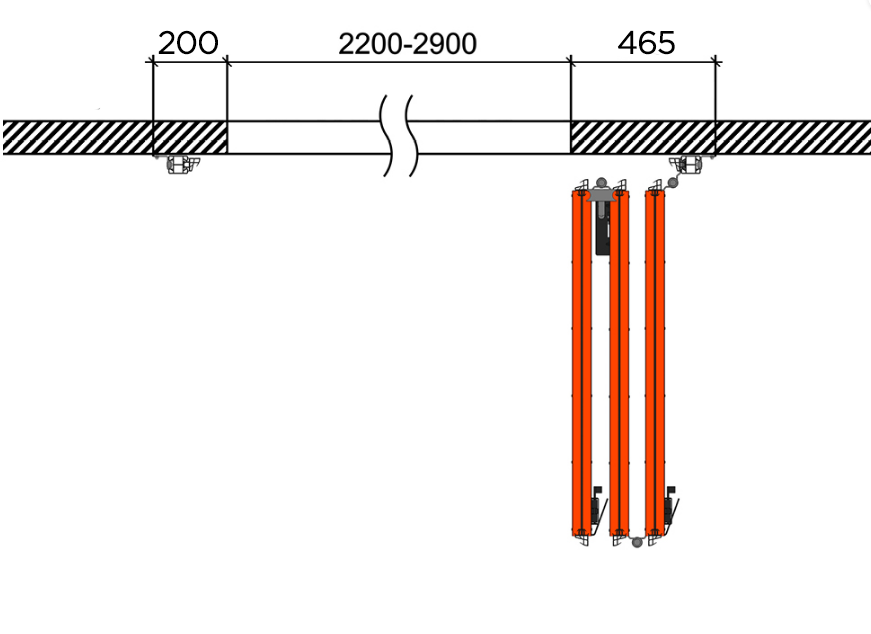

Схема открывания 0 + 3.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 200–2 900
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	200
b2, мм Правый пристенок	465

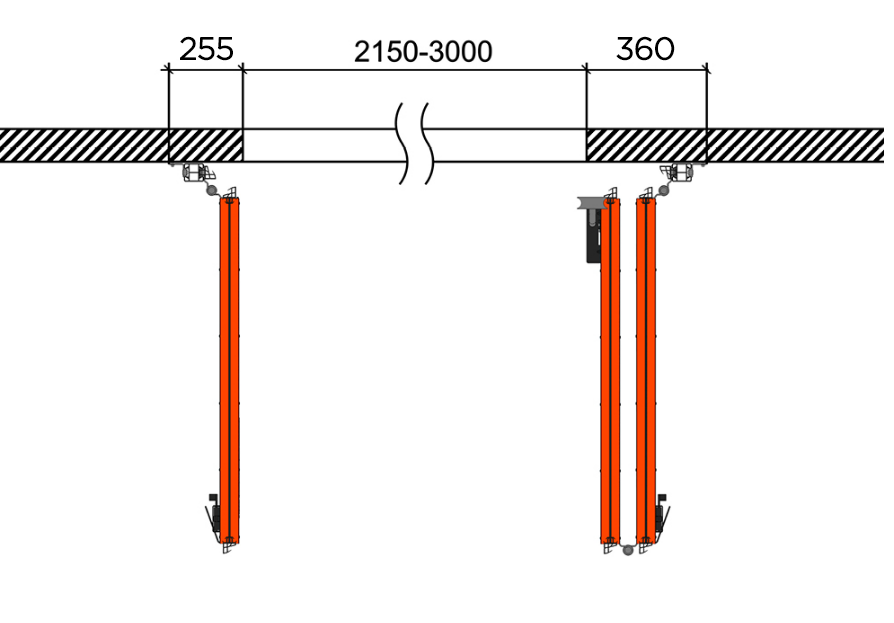

Схема открывания 1 + 2.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 150–3 000
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	255
b2, мм Правый пристенок	360

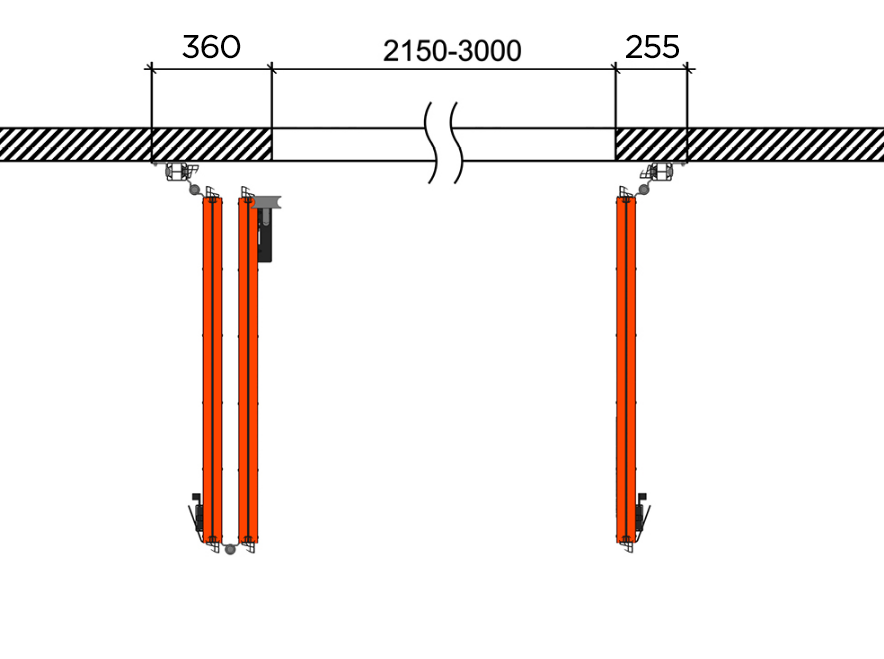

Схема открывания 2 + 1.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 150–3 000
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	255

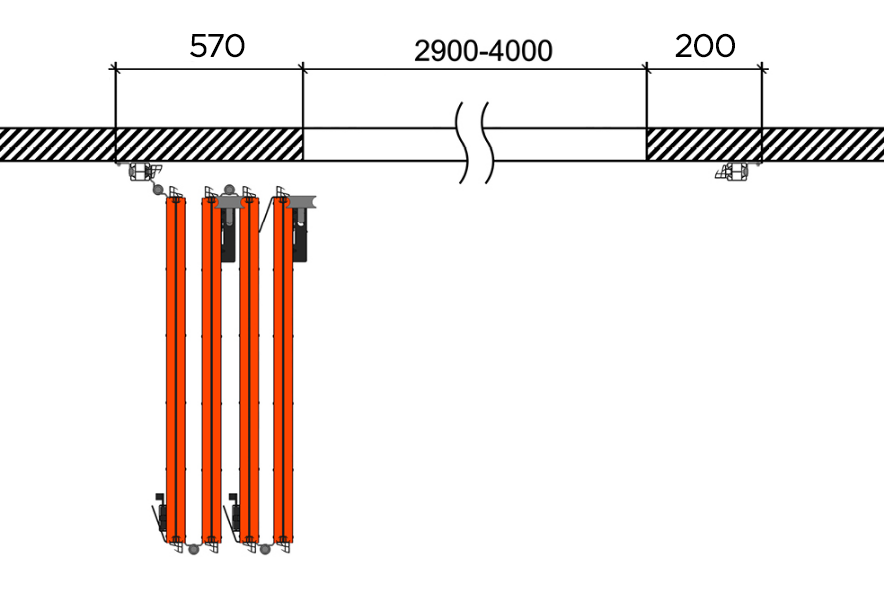

Схема открывания 4 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 900–4 000
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	570
b2, мм Правый пристенок	200

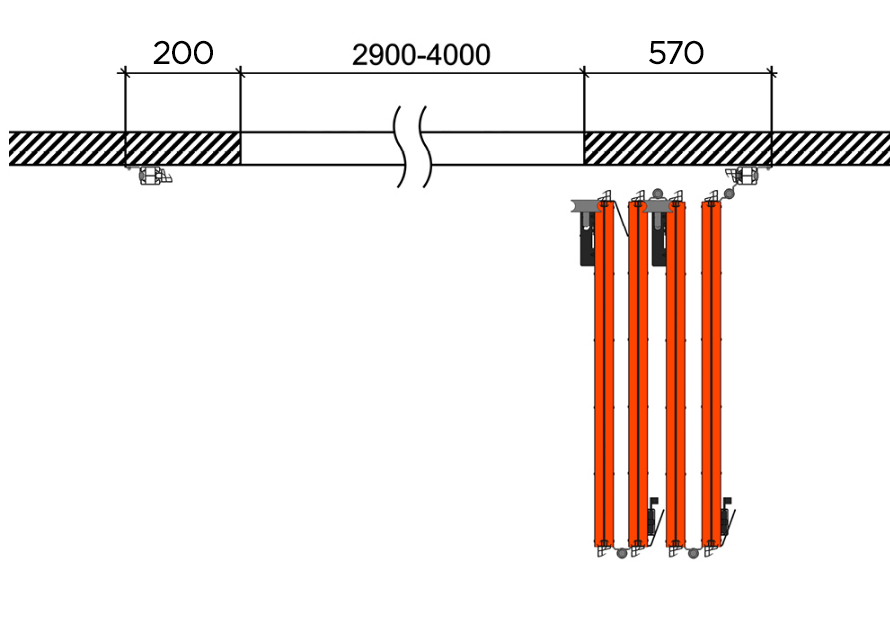

Схема открывания 0 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 900–4 000
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	200
b2, мм Правый пристенок	570

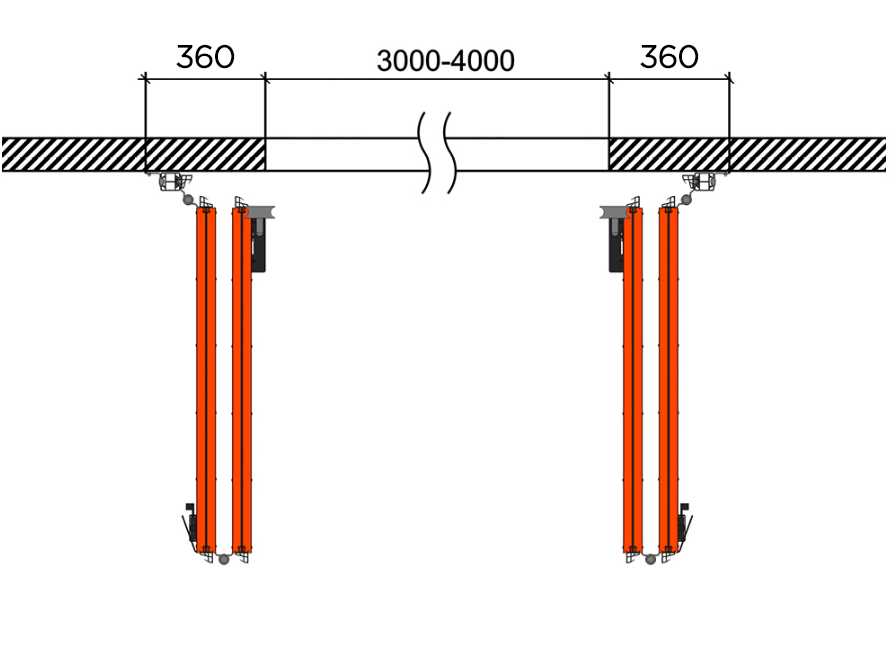

Схема открывания 2 + 2.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	3 000–4 000
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	360

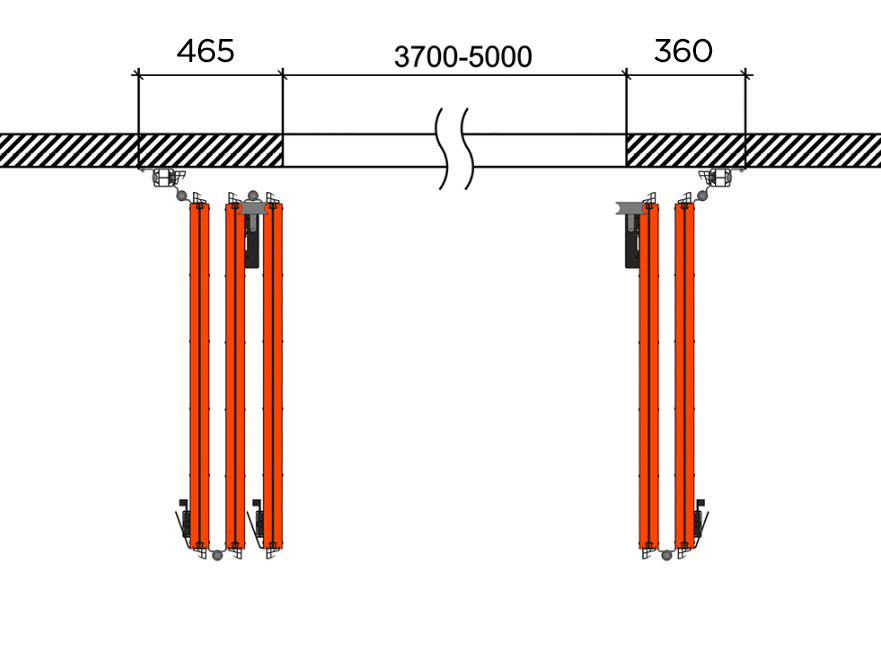

Схема открывания 3 + 2.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	3 700–5 000
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	465
b2, мм Правый пристенок	360

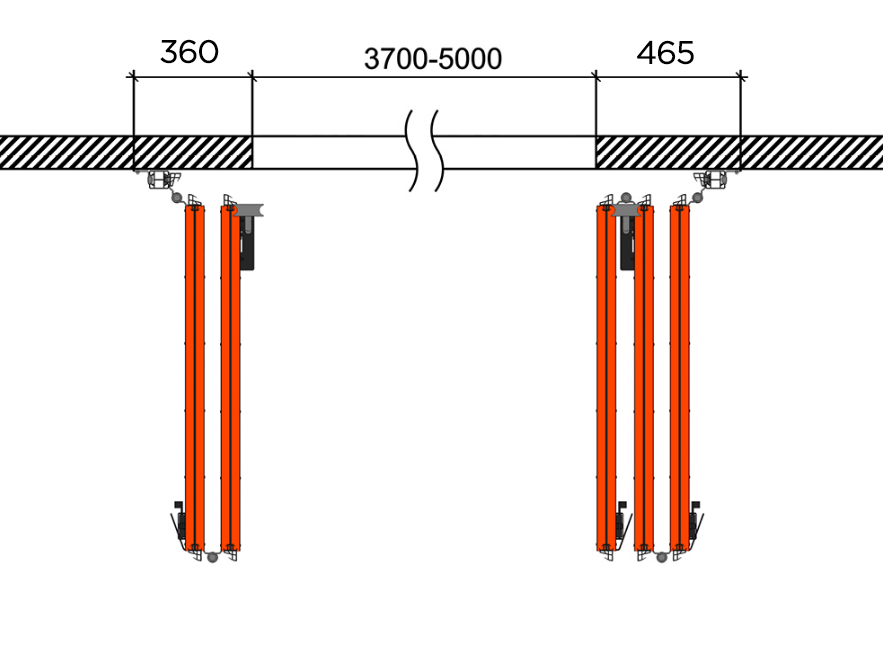

Схема открывания 2 + 3.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	3 700–5 000
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	465

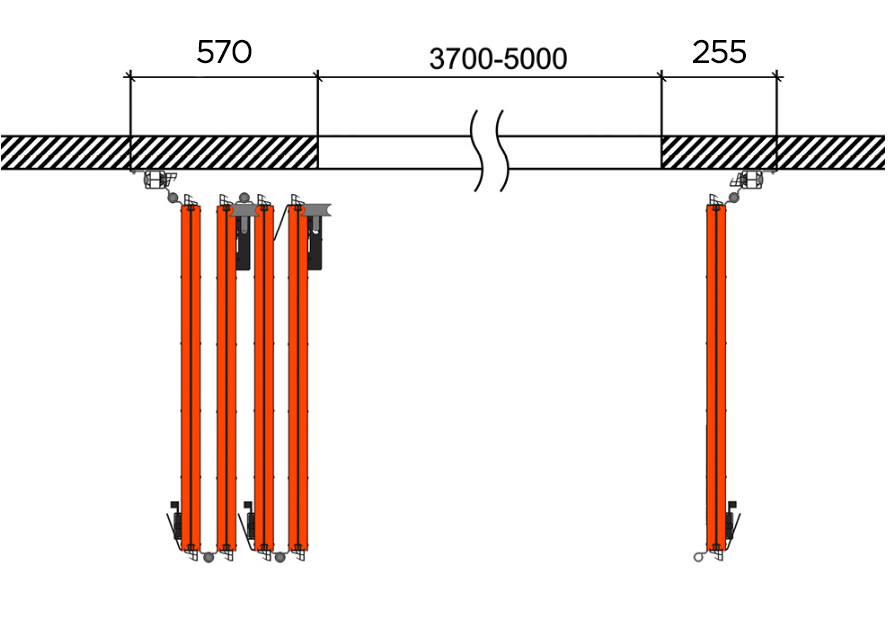

Схема открывания 4 + 1.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	3 700–5 000
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	570
b2, мм Правый пристенок	255

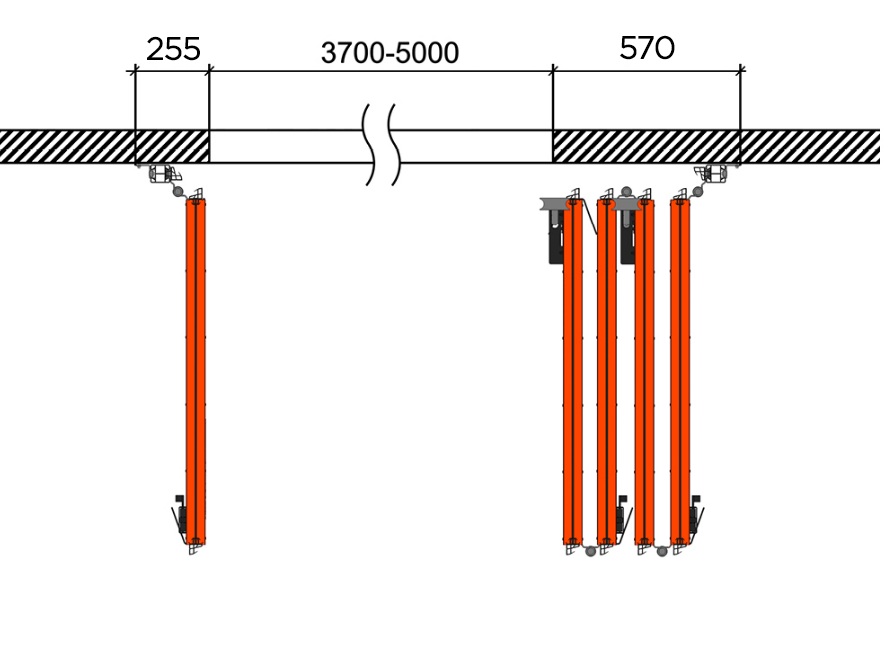

Схема открывания 1 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	3 700–5 000
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	255
b2, мм Правый пристенок	570

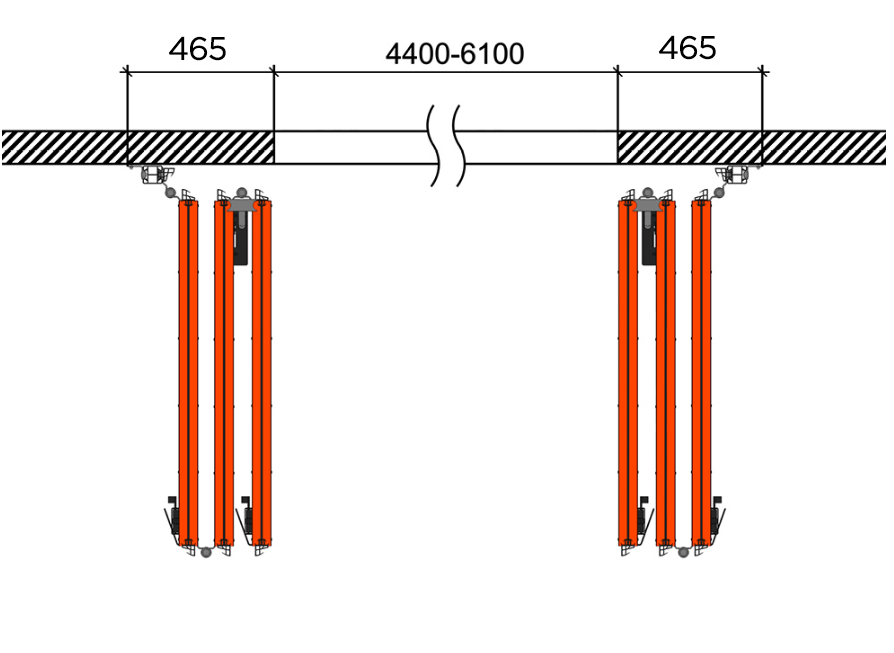

Схема открывания 3 + 3.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	4 400–6 100
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	465
b2, мм Правый пристенок	465

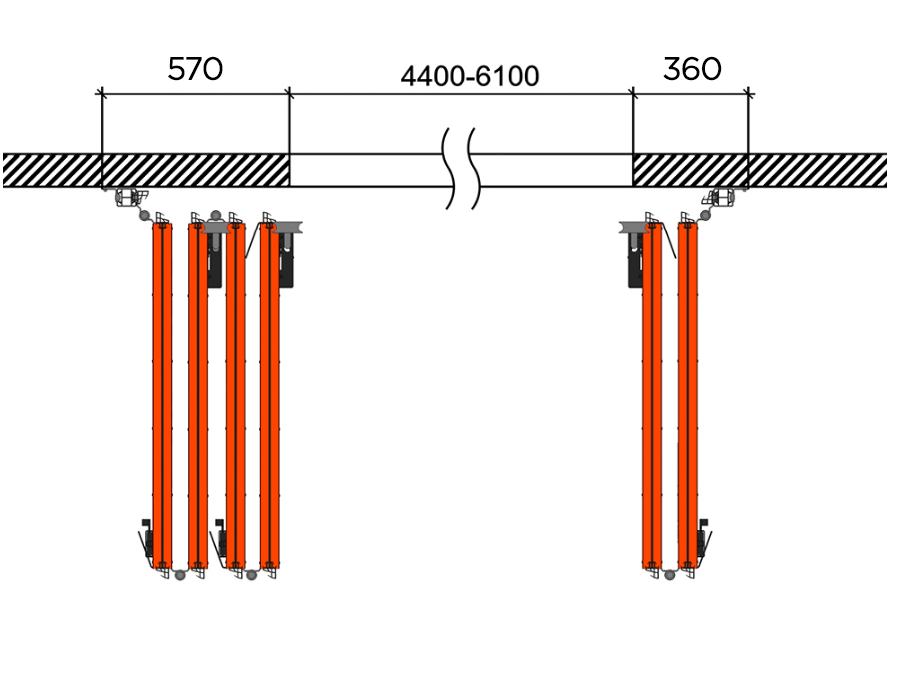

Схема открывания 4 + 2.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	4 400–6 100
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	570
b2, мм Правый пристенок	360

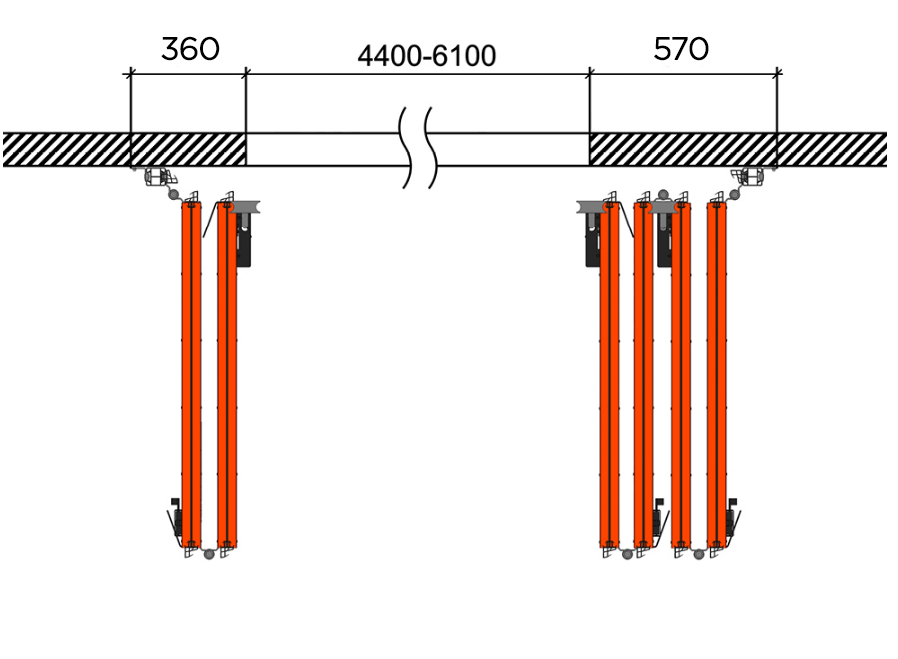

Схема открывания 2 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	4 400–6 100
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	360
b2, мм Правый пристенок	570

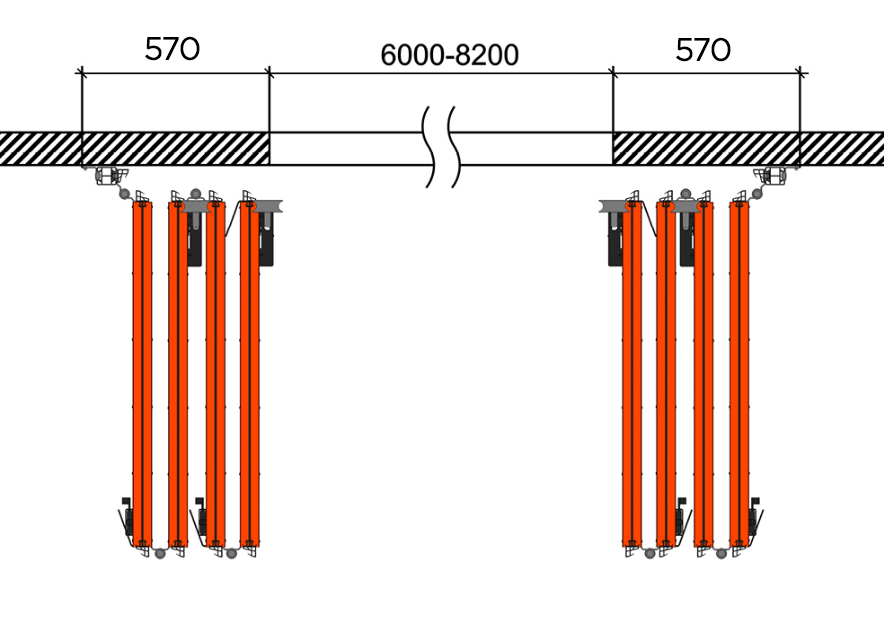

Схема открывания 4 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	6 000–8 200
h, мм Высота притолоки	Не менее 150
b1, мм Левый пристенок	570
b2, мм Правый пристенок	570

Наименование	Значение	Примечание
Воздухонепроницаемость по ГОСТ26602.2-99, Па	50
Водонепроницаемость по ГОСТ26602.2-99, Па	50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001	480 (класс Г)
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,65
Безотказность, количество циклов открывания-закрывания, не менее	20 000	Минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали
Вес полотна ворот, кг/м²	25
Группа горючести по ГОСТ 30244-94	Г2 (умеренно горючие)
Группа воспламеняемости по ГОСТ 30402-96	В2 (умеренно воспламеняемые)

1. Для обеспечения надежной и бесперебойной работы промышленных складных ворот без нижней направляющей рекомендуется регулярно проводить их технический осмотр и обслуживание.

2. Ручное открывание и закрывание ворот должно производиться только с помощью ручки.

3. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.

4. Не допускайте загрязнения направляющей и роликов.

5. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.

6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

Упаковка в дерево	Характеристики упаковки
Состав	Пузырчатая пленка, пенопласт, деревянный поддон, деревянные бруски
Длина, мм	Длина упаковки зависит от длины сэндвич-панелей
Ширина, мм	Ширина упаковки равна ширине сэндвич-панелей + 150 мм
Высота, мм	Зависит от количества сэндвич-панелей

Установка

Способы монтажа

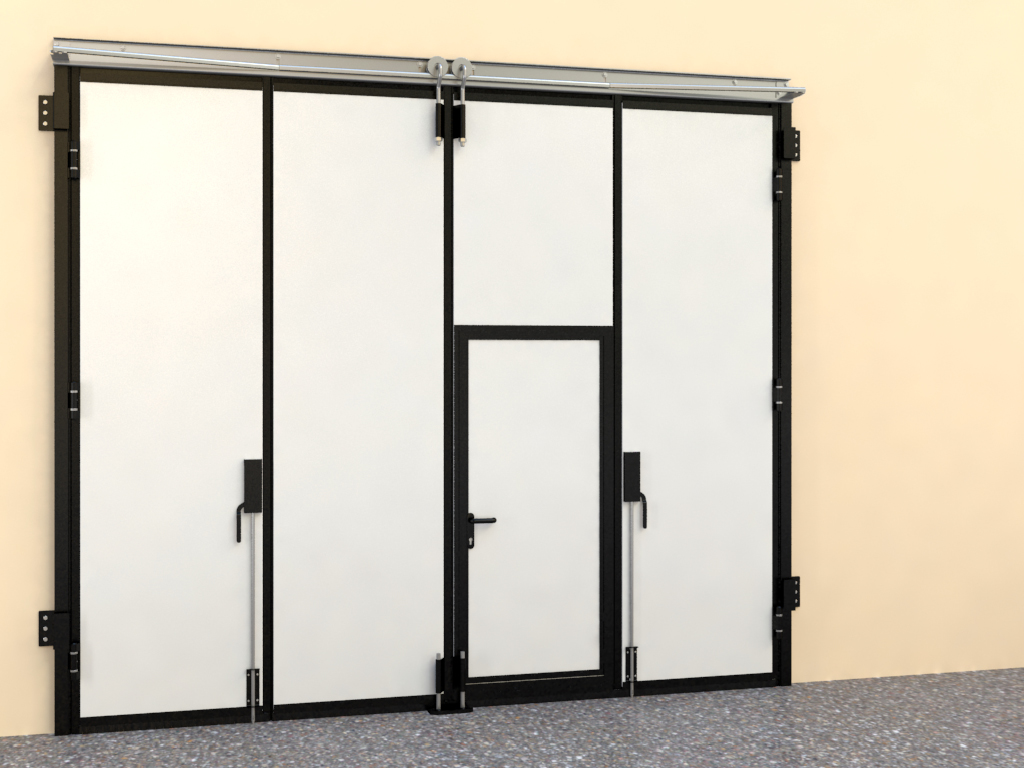

Монтаж на внутренней стороне стены рекомендуется, когда позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам.

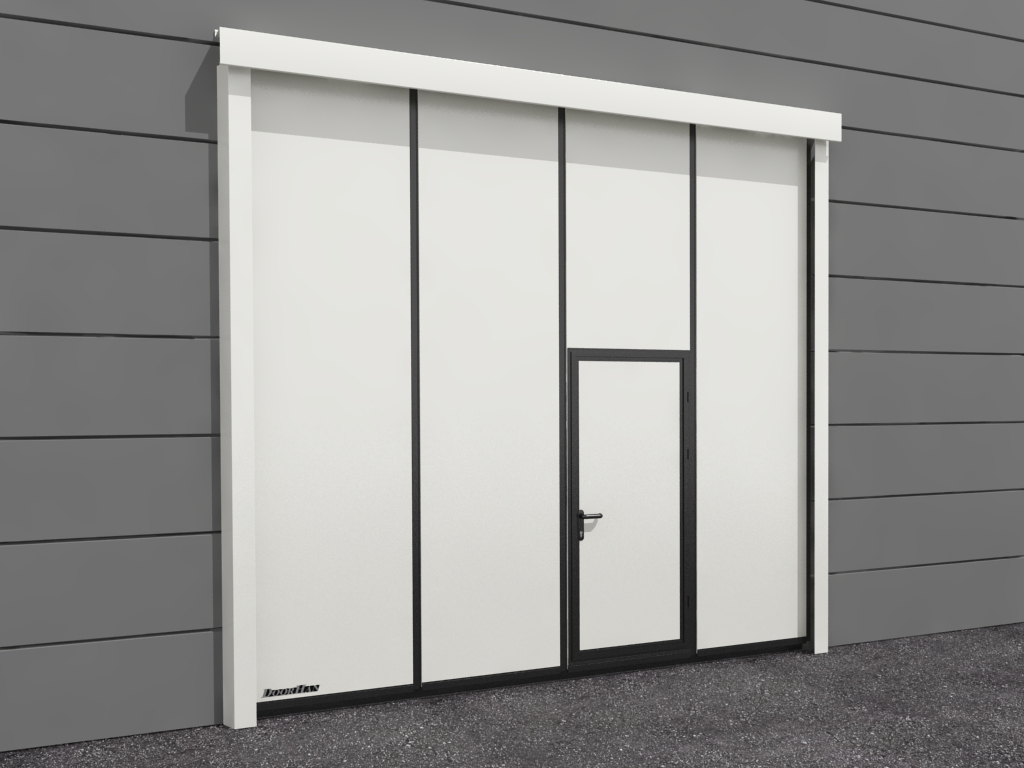

Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания.
