Скоростные рулонные ворота серии speedroll 2st,

Таблица размеров

Цвета

Комплектация

Технические характеристики

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Ширина проема, мм

2 000–5 000 (размеры вне диапазона по запросу)

Высота проема, мм

2 000–5 000 (размеры вне диапазона по запросу)

Притолока, мм

От 570

Пристенки, мм

От 250/450 (сторона без привода/сторона с приводом)

RAL 9003 (белый)

RAL 9006 (серебристый)

RAL 9005 (черный)

RAL 1013 (жемчужно-белый)

RAL 6005 (зеленый)

RAL 8017 (коричневый)

RAL 3005 (красный)

RAL 5005 (синий)

RAL 7038 (серый)

Оцинкованная сталь (без покрытия)

Базовая

Дополнительная

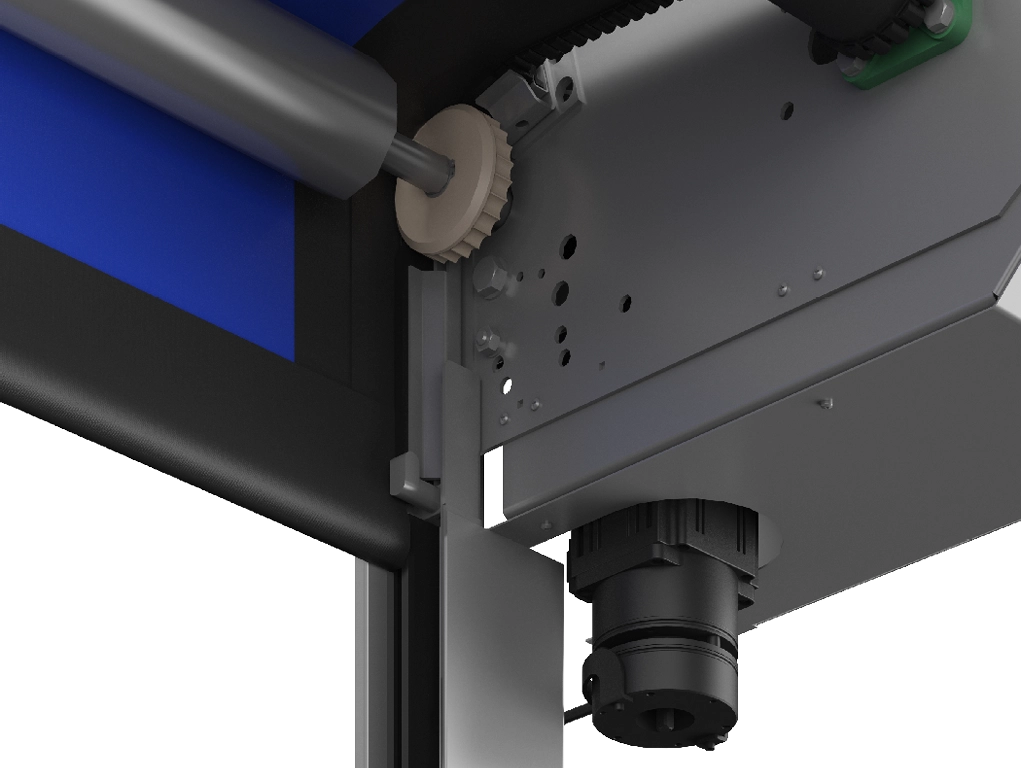

Механизм самовосстановления полотна.

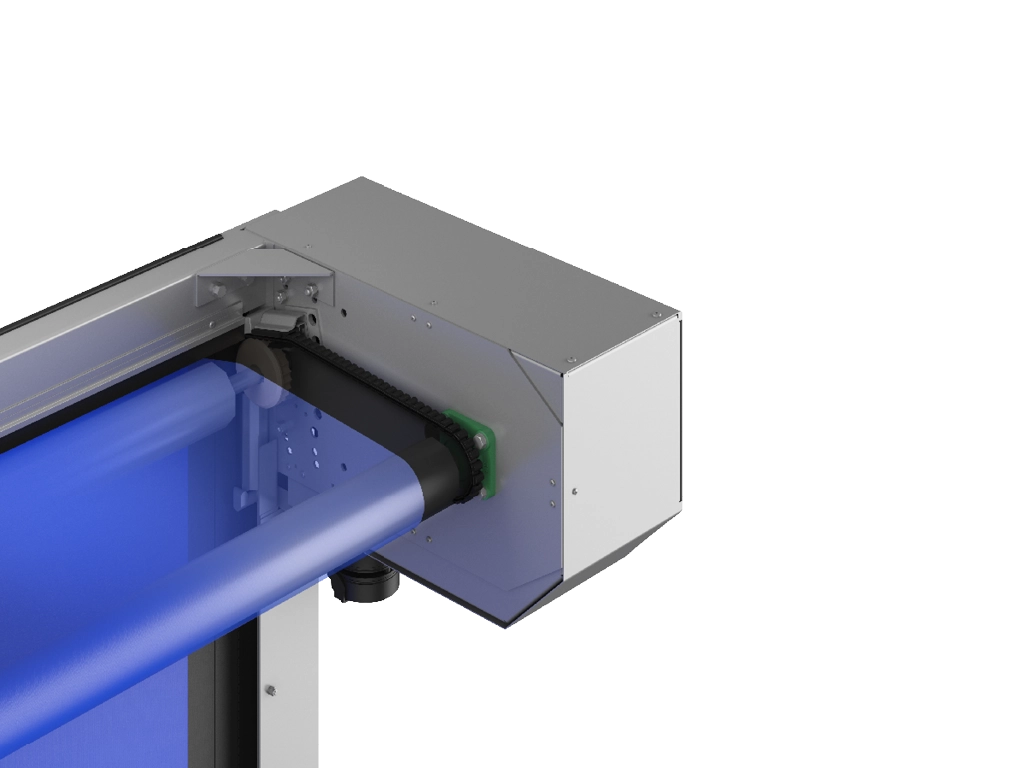

Вал привода и вал намотки полотна.

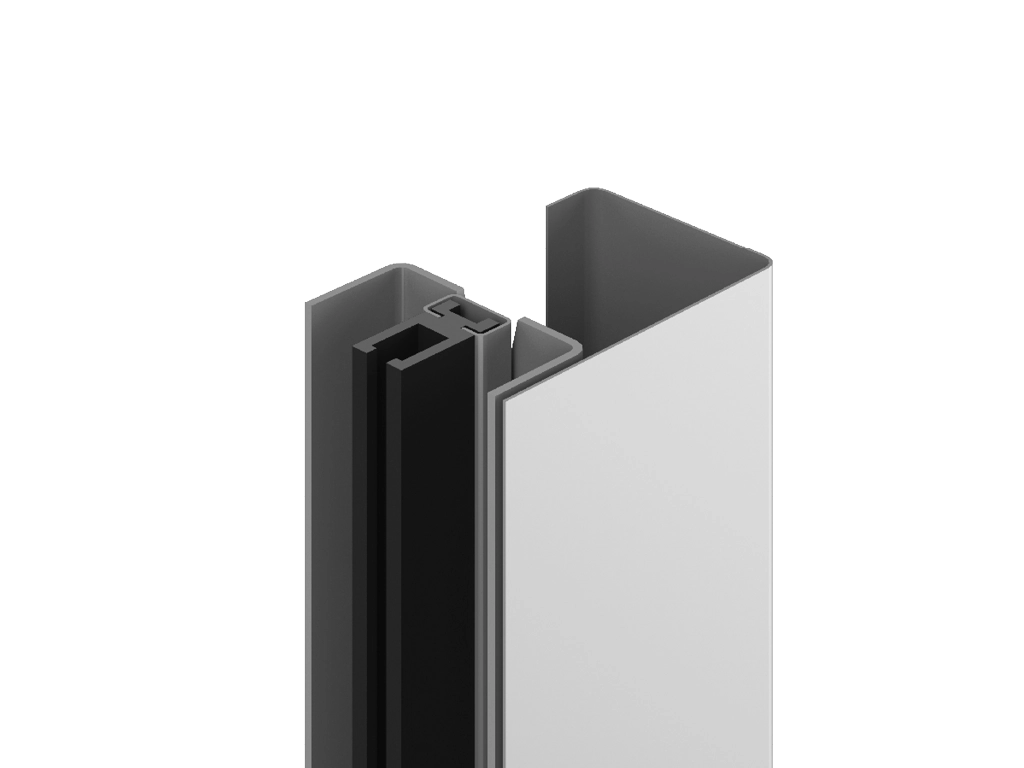

Стойка с направляющей (направляющая из экструдированного полиэтилена).

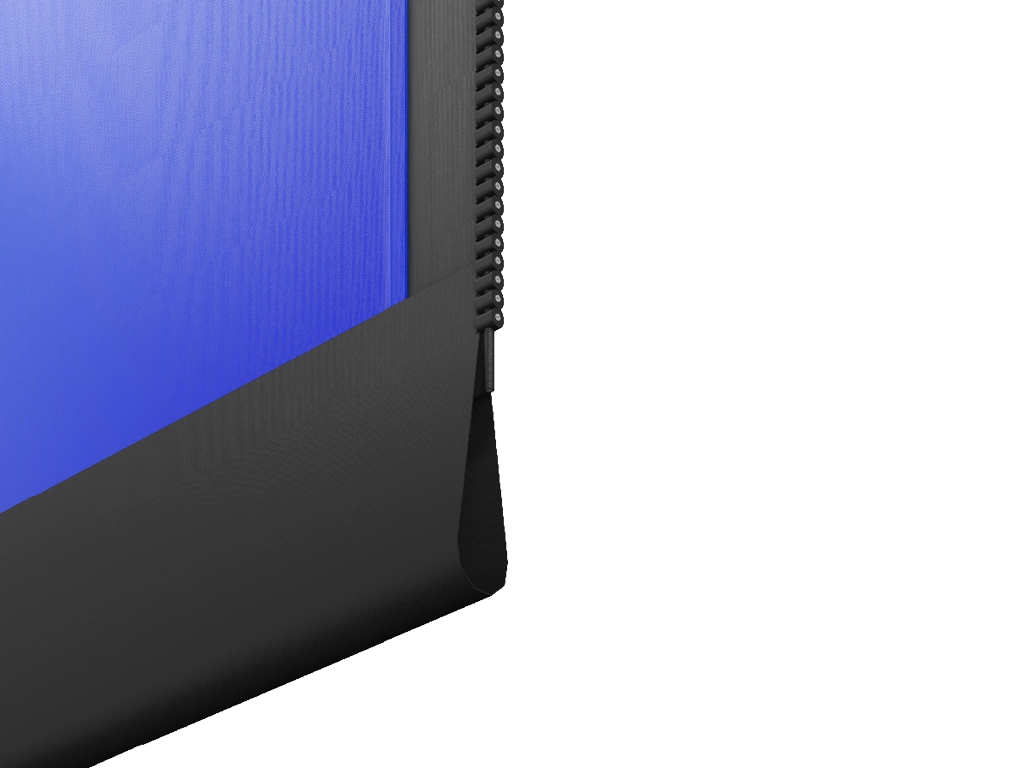

Профиль безопасности полотна можно эксплуатировать при температуре до -15 °C. Полотно из непрозрачного армированного ПВХ плотностью 900–1 200 г/м².

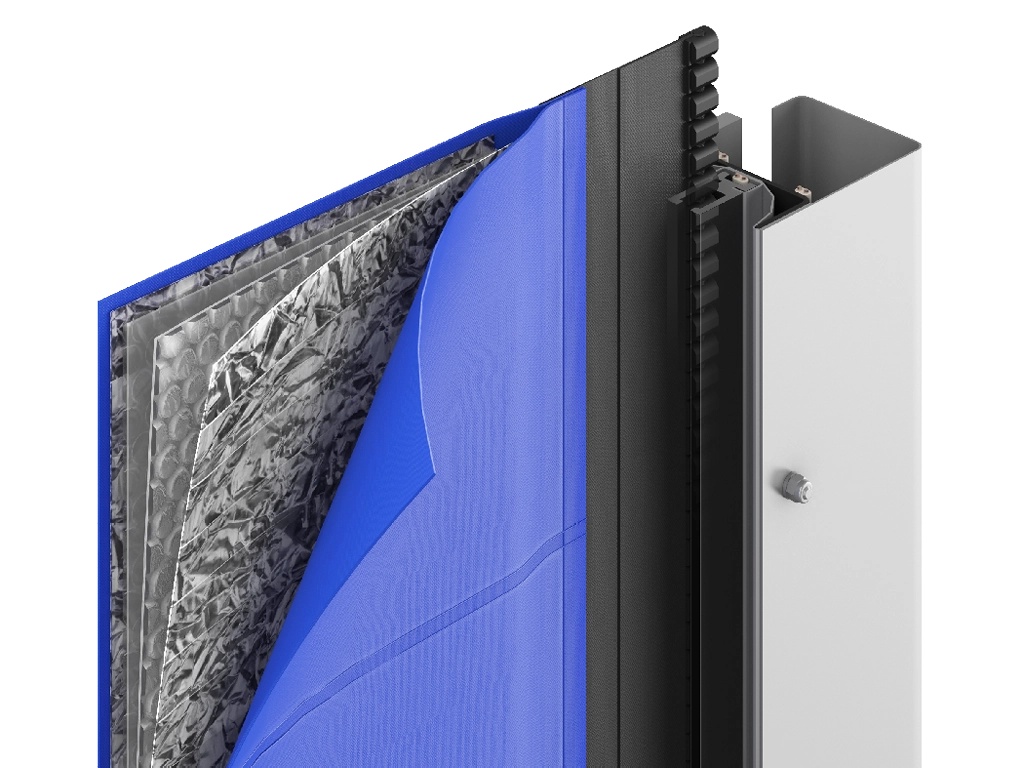

Утепленное полотно (при эксплуатации ворот в отрицательной температуре).

Блок управления с частотным преобразователем в стальном окрашенном корпусе, 300 × 400 × 150 мм; класс защиты – IP54.

Фотоэлементы устанавливаются на высоте 500 мм от уровня пола.

Система подогрева стоек предназначена для эксплуатации оборудования в температурном режиме до -20 °C, система подогрева привода и стоек — до -30 °C.

При закрывании, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот.

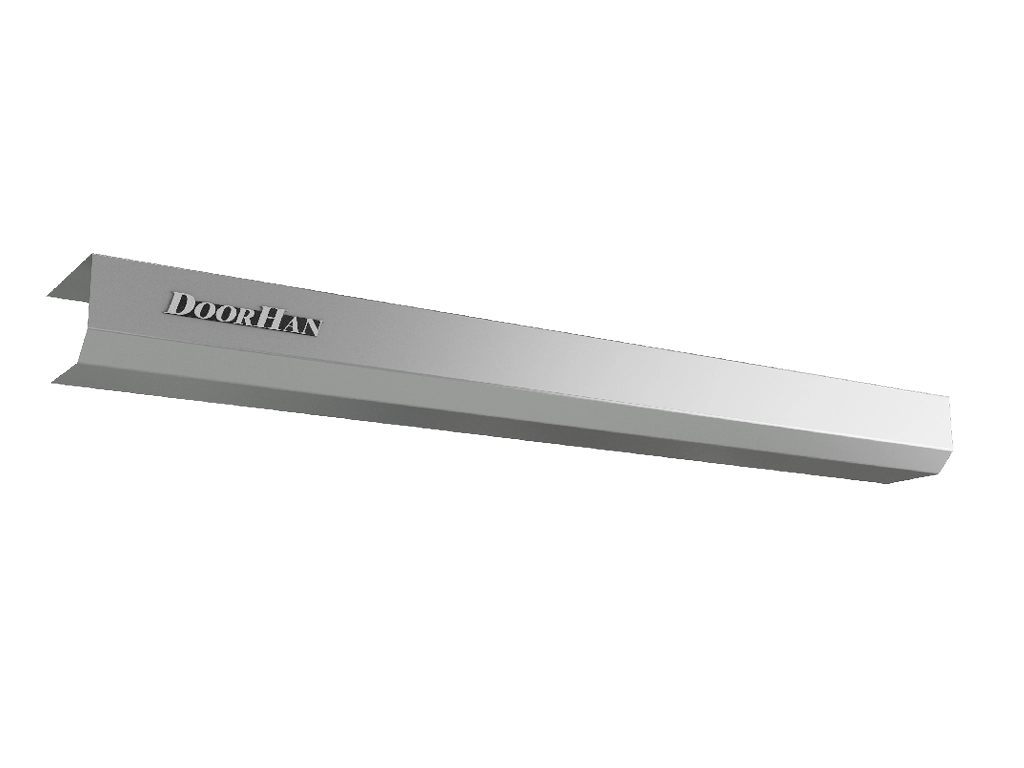

Кожух короба входит в базовую комплектацию (для ворот высотой 2 500 мм и ниже при эксплуатации на улице и в помещении).

Артикул «Transmitter 4». Пульт 4-канальный серии transmitter 4 (трансмиттер 4) предназначен для дистанционного управления четырьмя автоматическими устройствами DoorHan или автоматикой других производителей, к которой подключен радиоприемник DoorHan.

Артикул «DHRE-1». Приемник внешний одноканальный серии dhre-1 предназначен для приема радиосигнала на частоте 433 МГц.

Артикул «DHRE-mini». Приемник внешний одноканальный серии dhre-mini (dhre-мини) предназначен для приема радиосигнала на частоте 433 МГц. Отличается компактным размером и имеет провода для подключения.

Артикул «AD-06». Датчик-радар автоматических дверей серии ad-06 предназначен для автоматического управления электроприводами.

Артикул «PAM». Детектор движения промышленный pam предназначен для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.

Артикул «BTM - PRO». Детектор движения промышленный btm - pro предназначен для управления промышленными воротами и другими устройствами, ипользует функцию фильтраци, Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.

Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.

Артикул «KEYSWITCH_N». Ключ-кнопка серии keyswitch_n (ключ-кнопка_н) используется для подачи управляющей команды на блок управления автоматической системы, которая открывает, останавливает и закрывает ворота.

Артикул «PHOTOCELL-N». Фотоэлементы серии photocell-n (фотоэлемент-н) — это устройство безопасности, состоящее из инфракрасного передатчика и приемника, которые устанавливаются в проем ворот. В случае пересечения инфракрасного луча в блок управления поступает сигнал о появлении препятствия в опасной зоне действия автоматической системы, и система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс полотна ворот. Дальность действия фотоэлементов — до 20 м.

Артикул «DKH009». Большая кнопка управления скоростными воротами.

Артикул «LAMP-PRO». Сигнальная лампа серии lamp-pro (лампа-про) предупреждает о начале движения ворот и работает в течение всего цикла открывания-закрывания.

Артикул «LOOP1». Одноканальный детектор магнитной петли loop-1 (контур-1). Артикул «LOOP2». Двухканальный детектор магнитной петли loop-2 (контур-2). Детекторы предназначены для управления шлагбаумами, воротами и парковочными системами. Одноканальный детектор используется для контроля доступа и управления одним транспортным потоком; двухканальный — для контроля доступа и управления двумя транспортными потоками или определяет направление движения потока автомобилей.

Наименование	Значение	Примечание
Ветровая нагрузка, км/ч	До 140	Для ворот 3 000 × 3 000 мм
Ветровая нагрузка, км/ч	До 120	Для ворот 4 000 × 4 000 мм
Ветровая нагрузка, км/ч	До 100	Для ворот 5 000 × 5 000 мм
Скорость открывания, м/с	До 2,5
Скорость закрывания, м/с	До 2,5
Диапазон рабочих температур, °С	-30…+50	При эксплуатации в температурном режиме -16…-30 °С в конструкцию ворот невозможно установить прозрачные секции (окно/панель) и выбрать опцию «Профиль безопасности». Профиль безопасности возможно установить до -15°. Система обогрева стоек от 0° до -15° устанавливается в виде опции, от-15° до -20°входит в базовую комплектацию. Подогрев привода устанавливается от -20° до -30° (базовая комплектация).
Мощность, Вт	1 500
Класс защиты IP	IP54	Концевые положения отслеживаются энкодером
Напряжение питания, В	220 В / 50 Гц	Однофазное
Безотказность, количество циклов открывания-закрывания, не менее	1 500 000

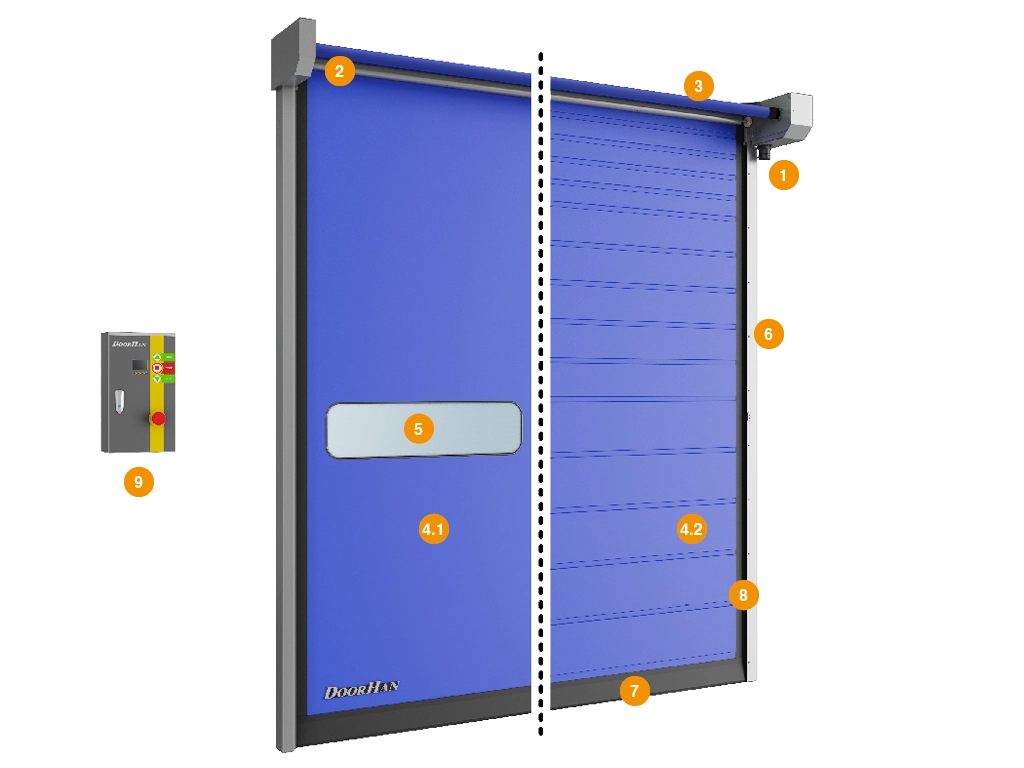

Электрический привод
Вал привода
Вал намотки полотна
4.Полотно ворот (однослойное)
4.Полотно ворот (утепленное)
Вставка прозрачная (окно/панель — для однослойного полотна)
Стойка с направляющей для движения полотна
Нижняя кромка полотна
Фотоэлемент
Блок управления

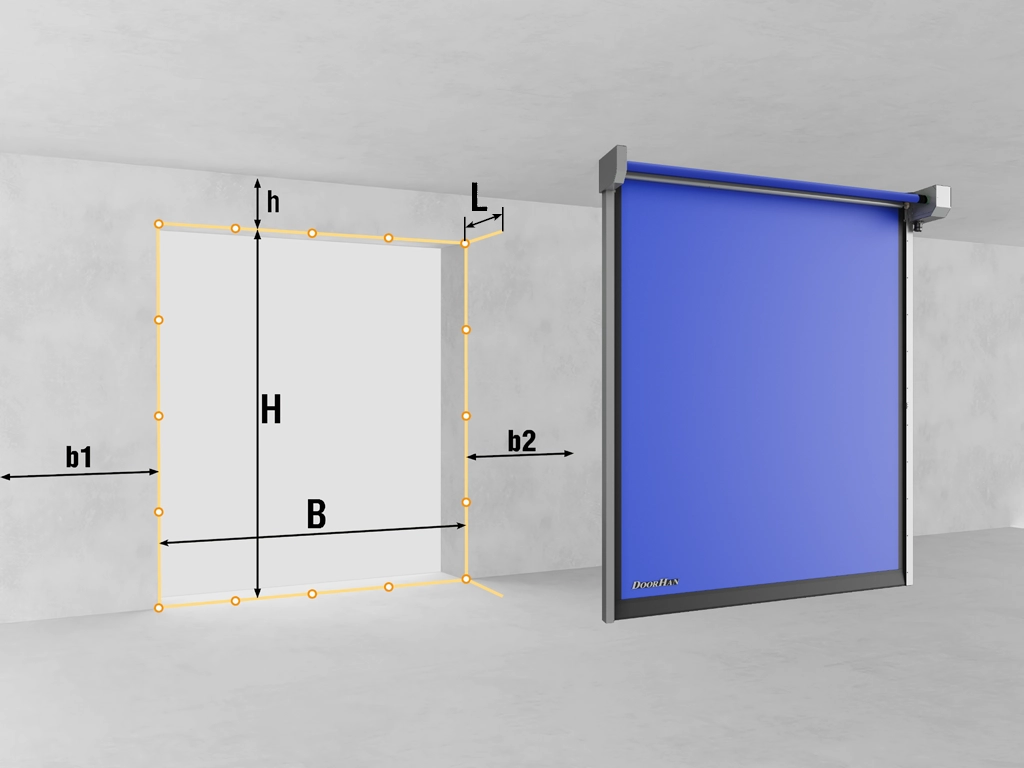

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по тpем точкам (в крайних положениях и по центру).
B – ширина проема (расстояние от левого края до правого края проема).
H – высота проема (расстояние от пола до верха проема).
h – притолока (расстояние от верха проема до потолка).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
L– глубина верхней части ворот (расстояние от стены до препятствия).
При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.

PDF

Инструкция по монтажу Скоростные рулонные ворота серии speedroll 2st

PDF

Инструкция по монтажу Скоростные рулонные ворота серии speedroll 2st

PDF

Инструкция по монтажу Скоростные рулонные ворота серии speedroll 2st

PDF

Инструкция по монтажу Скоростные рулонные ворота серии speedroll 2st

PDF

Инструкция по монтажу Скоростные рулонные ворота серии speedroll 2st

Таблица размеров

Наименование

Значение

Ширина проема, мм

2 000–5 000 (размеры вне диапазона по запросу)

Высота проема, мм

2 000–5 000 (размеры вне диапазона по запросу)

Притолока, мм

От 570

Пристенки, мм

От 250/450 (сторона без привода/сторона с приводом)

Цвета

RAL 9003 (белый)

RAL 9006 (серебристый)

RAL 9005 (черный)

RAL 1013 (жемчужно-белый)

RAL 6005 (зеленый)

RAL 8017 (коричневый)

RAL 3005 (красный)

RAL 5005 (синий)

RAL 7038 (серый)

Оцинкованная сталь (без покрытия)

Комплектация

Механизм самовосстановления полотна.

Вал привода и вал намотки полотна.

Стойка с направляющей (направляющая из экструдированного полиэтилена).

Утепленное полотно (при эксплуатации ворот в отрицательной температуре).

Блок управления с частотным преобразователем в стальном окрашенном корпусе, 300 × 400 × 150 мм; класс защиты – IP54.

Фотоэлементы устанавливаются на высоте 500 мм от уровня пола.

Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.

Артикул «DKH009». Большая кнопка управления скоростными воротами.

Технические характеристики

Наименование	Значение	Примечание
Ветровая нагрузка, км/ч	До 140	Для ворот 3 000 × 3 000 мм
Ветровая нагрузка, км/ч	До 120	Для ворот 4 000 × 4 000 мм
Ветровая нагрузка, км/ч	До 100	Для ворот 5 000 × 5 000 мм
Скорость открывания, м/с	До 2,5
Скорость закрывания, м/с	До 2,5
Диапазон рабочих температур, °С	-30…+50	При эксплуатации в температурном режиме -16…-30 °С в конструкцию ворот невозможно установить прозрачные секции (окно/панель) и выбрать опцию «Профиль безопасности». Профиль безопасности возможно установить до -15°. Система обогрева стоек от 0° до -15° устанавливается в виде опции, от-15° до -20°входит в базовую комплектацию. Подогрев привода устанавливается от -20° до -30° (базовая комплектация).
Мощность, Вт	1 500
Класс защиты IP	IP54	Концевые положения отслеживаются энкодером
Напряжение питания, В	220 В / 50 Гц	Однофазное
Безотказность, количество циклов открывания-закрывания, не менее	1 500 000

Конструкция

Электрический привод
Вал привода
Вал намотки полотна
4.Полотно ворот (однослойное)
4.Полотно ворот (утепленное)
Вставка прозрачная (окно/панель — для однослойного полотна)
Стойка с направляющей для движения полотна
Нижняя кромка полотна
Фотоэлемент
Блок управления

Подготовка объекта

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по тpем точкам (в крайних положениях и по центру).
B – ширина проема (расстояние от левого края до правого края проема).
H – высота проема (расстояние от пола до верха проема).
h – притолока (расстояние от верха проема до потолка).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
L– глубина верхней части ворот (расстояние от стены до препятствия).
При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.

Монтаж

PDF

Инструкция по монтажу Скоростные рулонные ворота серии speedroll 2st

PDF

Инструкция по монтажу Скоростные рулонные ворота серии speedroll 2st

PDF

Инструкция по монтажу Скоростные рулонные ворота серии speedroll 2st

PDF

Инструкция по монтажу Скоростные рулонные ворота серии speedroll 2st

PDF

Инструкция по монтажу Скоростные рулонные ворота серии speedroll 2st
