Ворота скоростные морозильные серии fhsd,

Таблица размеров

Цвета

Комплектация

Технические характеристики

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Ширина проема, мм

1 400–3 370

Высота проема, мм

1 800–5 000 (опция — 5 200)

Притолока, мм

676 + 50, 697 + 50

Пристенки, мм

365 + 50/465 + 50 (сторона без привода/сторона с приводом)

Глубина короба, мм

753, 803, 864

Нержавеющая сталь (кожух привода, короб вала, кожух противовеса)

Алюминиевые стойки покрашены в черный.

Базовая

Дополнительная

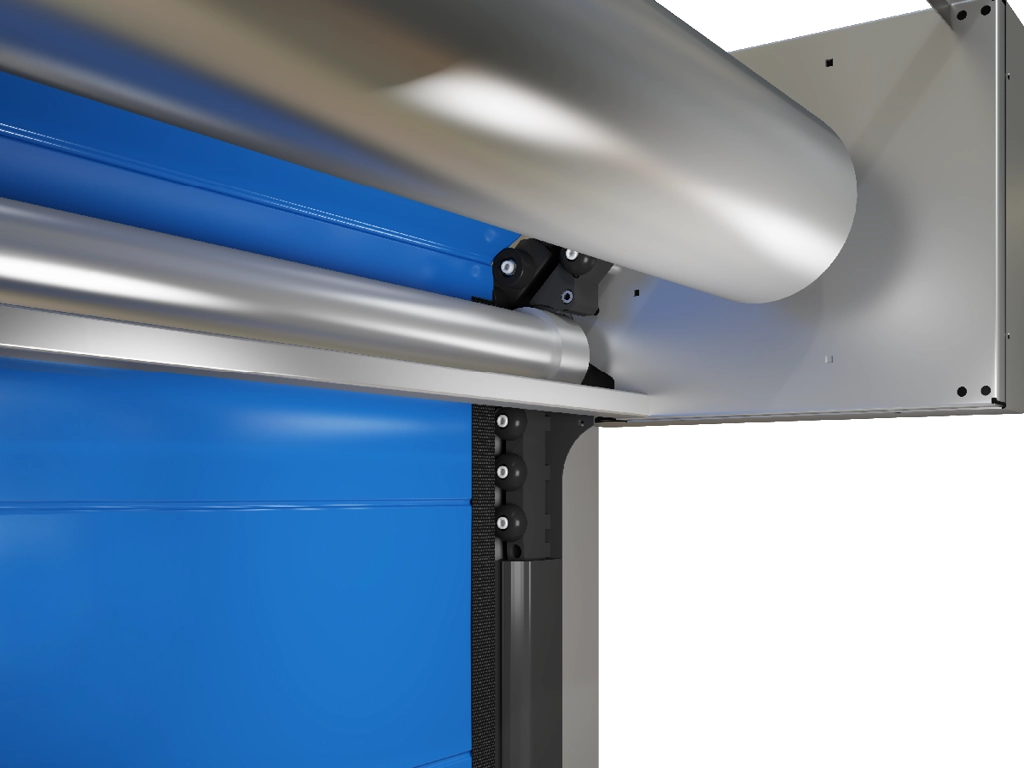

Вал привода и вал намотки полотна, с механизмом самовастонавления.

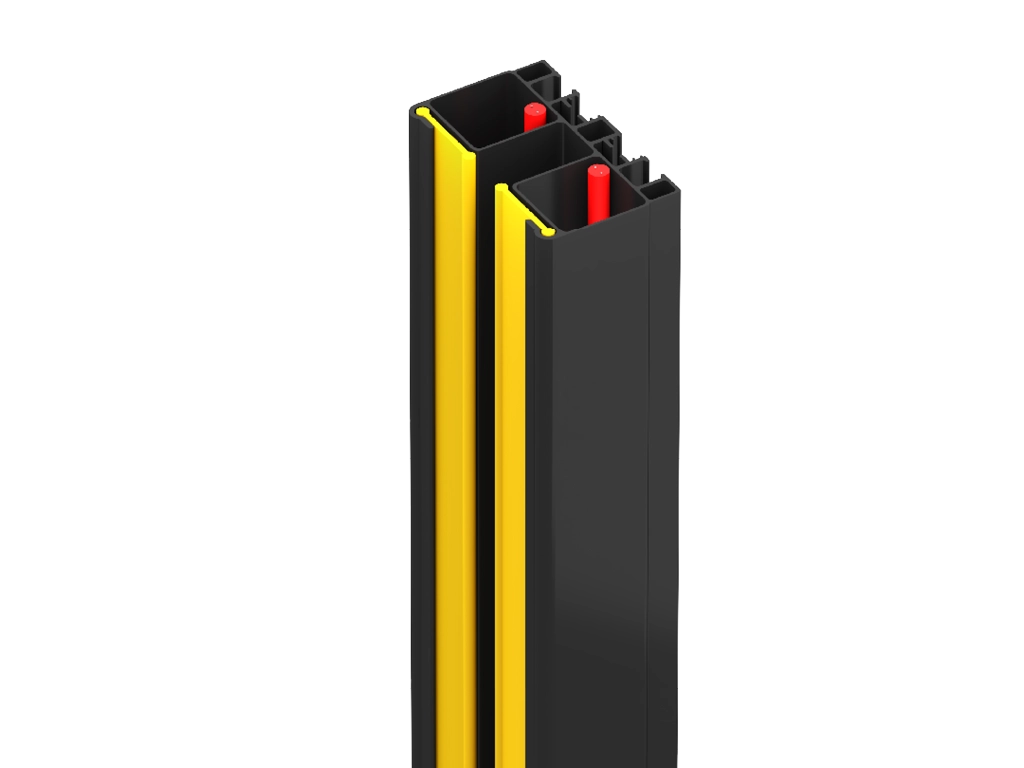

Направляющая стойка с подогревом.

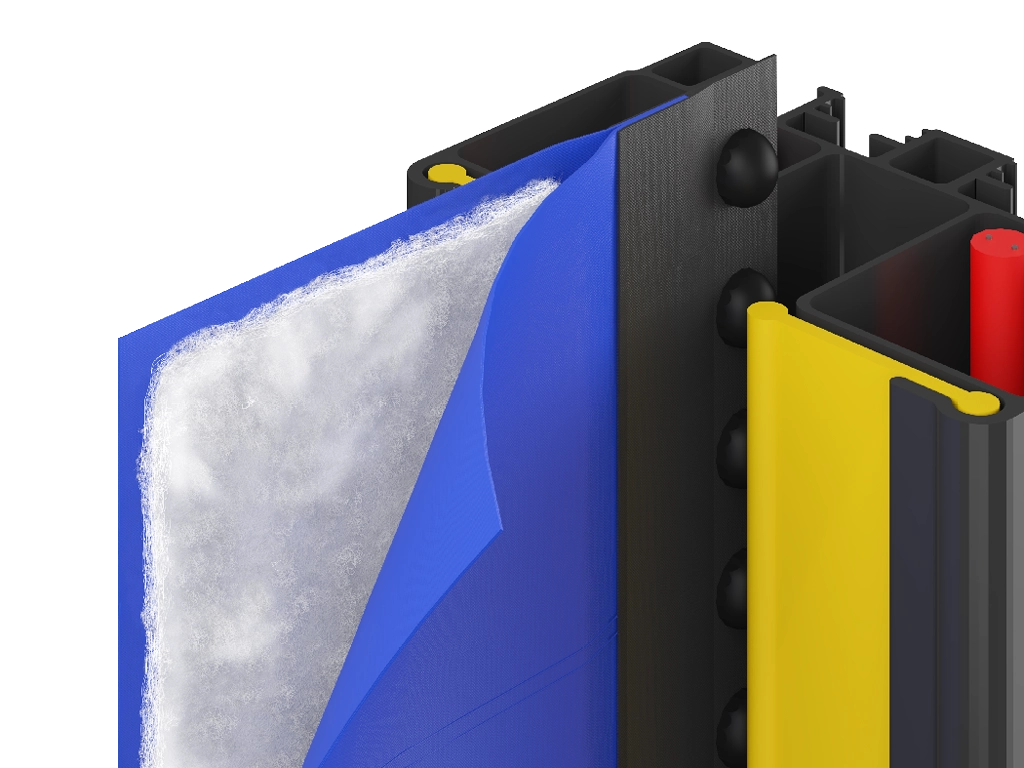

Полотно из двух слоев кордовой ткани с полиуретановым покрытием из высокопрочного волокна, расстояние заполнено теплоизоляционным материалом.

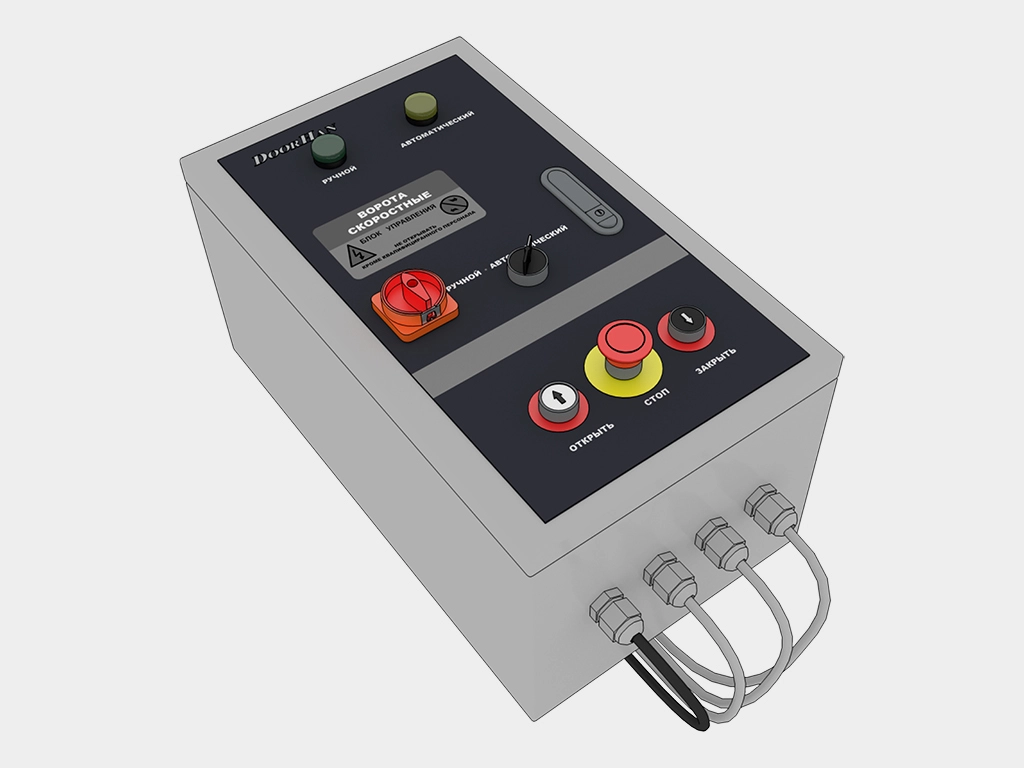

Корпус блока управления из нержавеющей стали: размер — 250 × 490 × 140 мм; степень защиты — IP 54 Напряжение питания — 220-240 В / 50-60 Гц; мощность -1,5 кВт; степень защиты — IP 54.

Фотоэлементы устанавливаются на высоте 500 мм от уровня пола (есть возможность установить дополнительные как опцию).

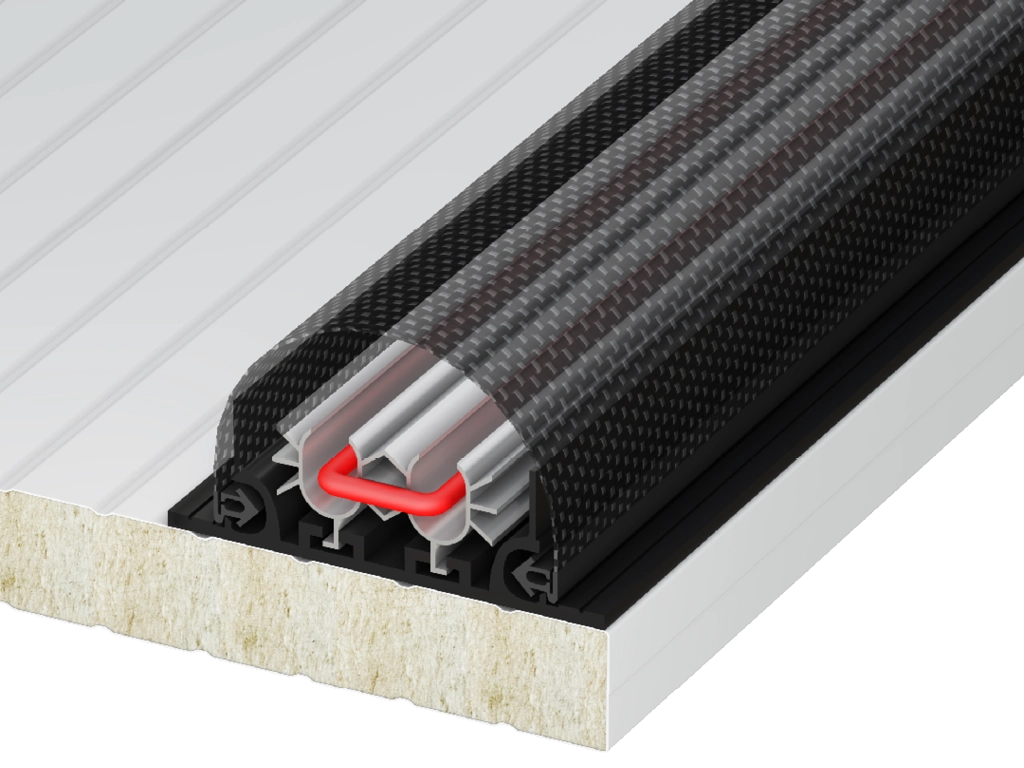

Изоляционная рама с нагревательным кабелем выполняет функцию теплового барьера.

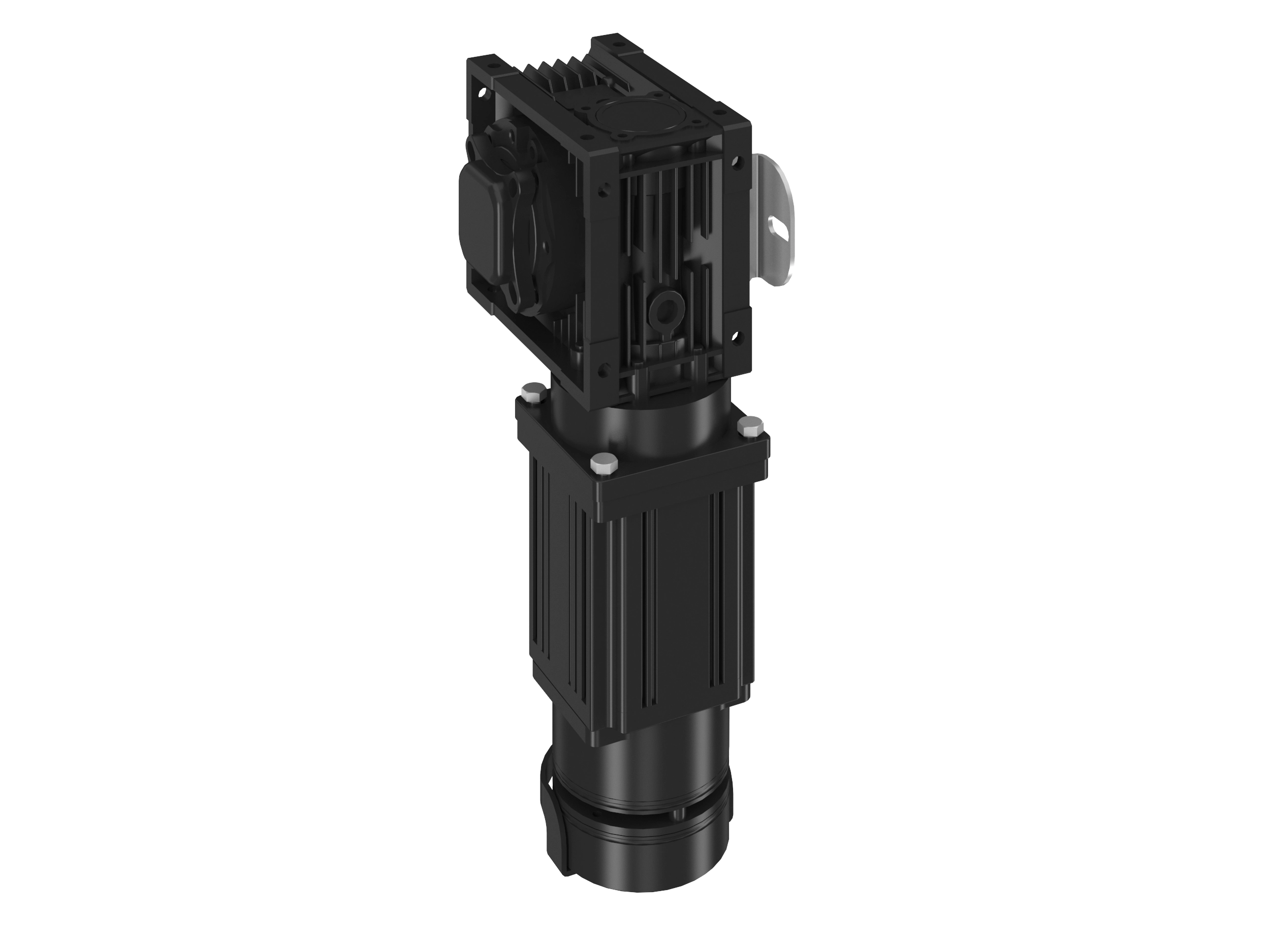

Двигатель IP65.

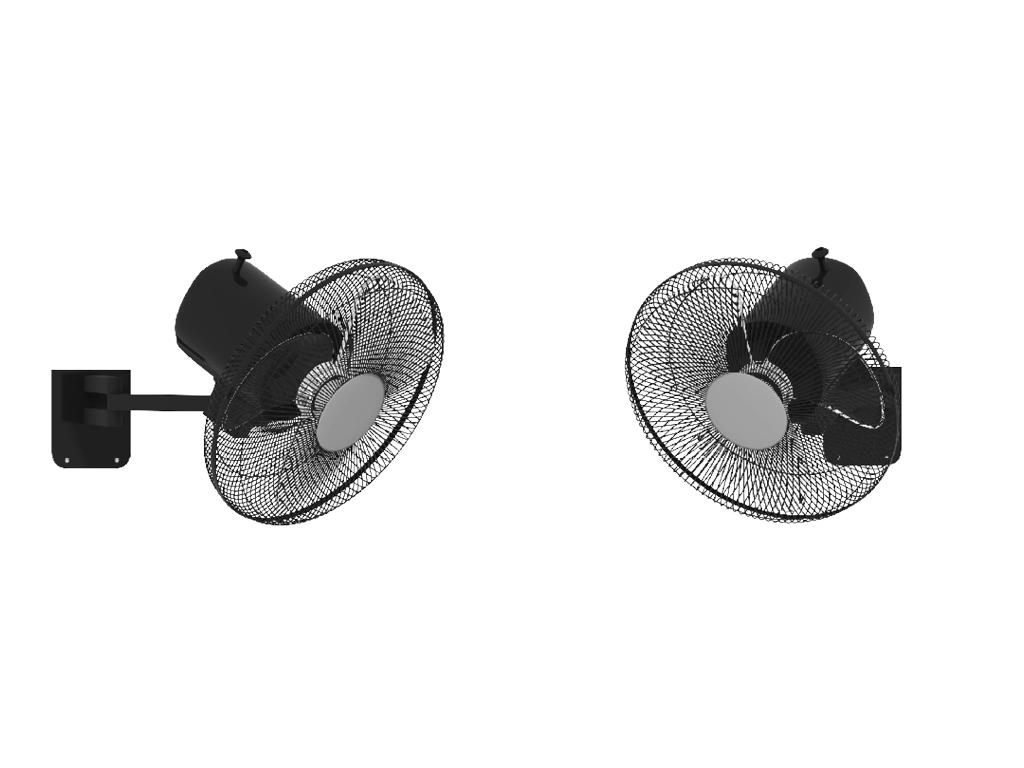

Воздушная завеса (вентиляторы с двух сторон),

Подогрев блока управления.

Наименование	Значение	Примечание
Скорость открывания, м/с	0,8–1,6	В зависимости от размера ворот, регулируется
Скорость закрывания, м/с	До 0,6	Регулируется
Диапазон рабочих температур, °С	-25…+50	Ворота для морозильных помещений серии FHSD можно установить только с противоположной стороны морозильной камеры (снаружи)
Герметичность	Величина воздухопроницаемости на единицу длины шва — 5,4 м³/(м·ч); воздухопроницаемость на единицу площади — 8,2 м³/(м·ч)
Сопротивление ветровой нагрузке, Па	Номинальное положительное давление — 400; номинальное отрицательное давление — 600
Коэффициент теплопроводности, Вт/(м·К)	3,0
Мощность, Вт	1 500
Класс защиты IP	IP 54 (опционально — IP 65)	Концевые положения отслеживаются энкодером
Напряжение питания, В	220 В/50 Гц	Однофазное
Безотказность, количество циклов открывания-закрывания, не менее	750 000
Элементы безопасности	Ворота соответствуют европейскому стандарту EN 13241 CN	Одна пара фотоэлементов, установленная на высоте 500 мм от уровня пола; мигающий индикатор; сирена (опционально)

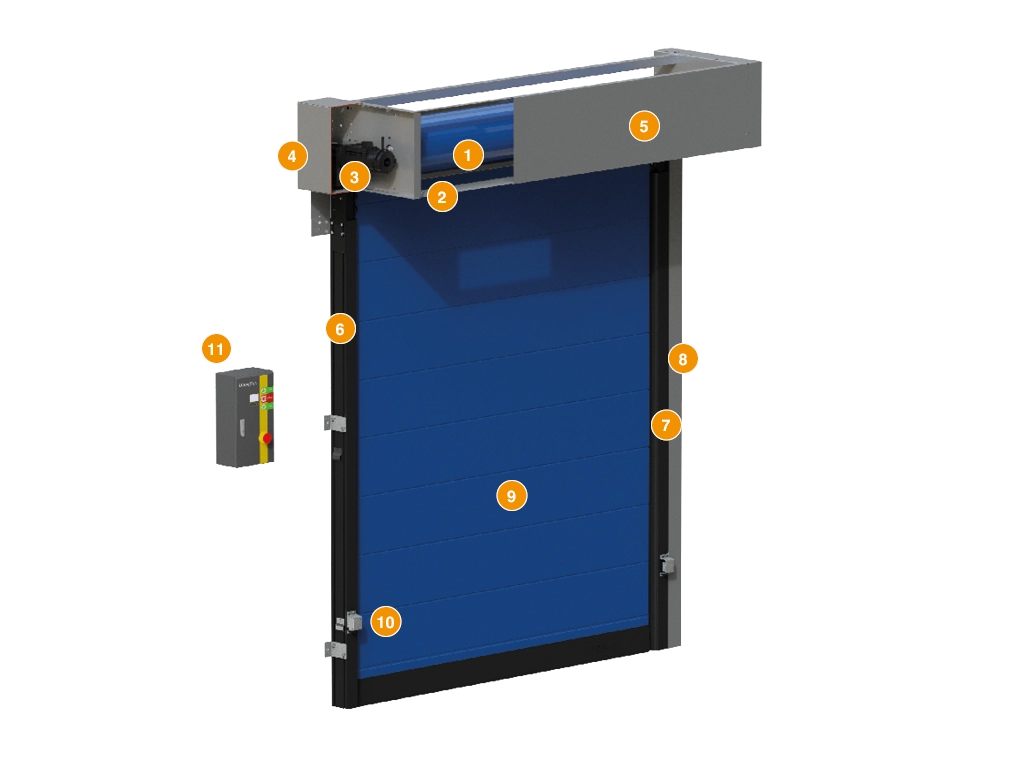

Вал
Вал привода
Привод
Кожух привода
Короб вала
Стойка с направляющей для движения полотна
Изоляционная рама с нагревательным кабелем
Противовес в защитном кожухе
Двойное полотно из полиуретана
Фотоэлементы
Блок управления в корпусе из нержавеющей стали

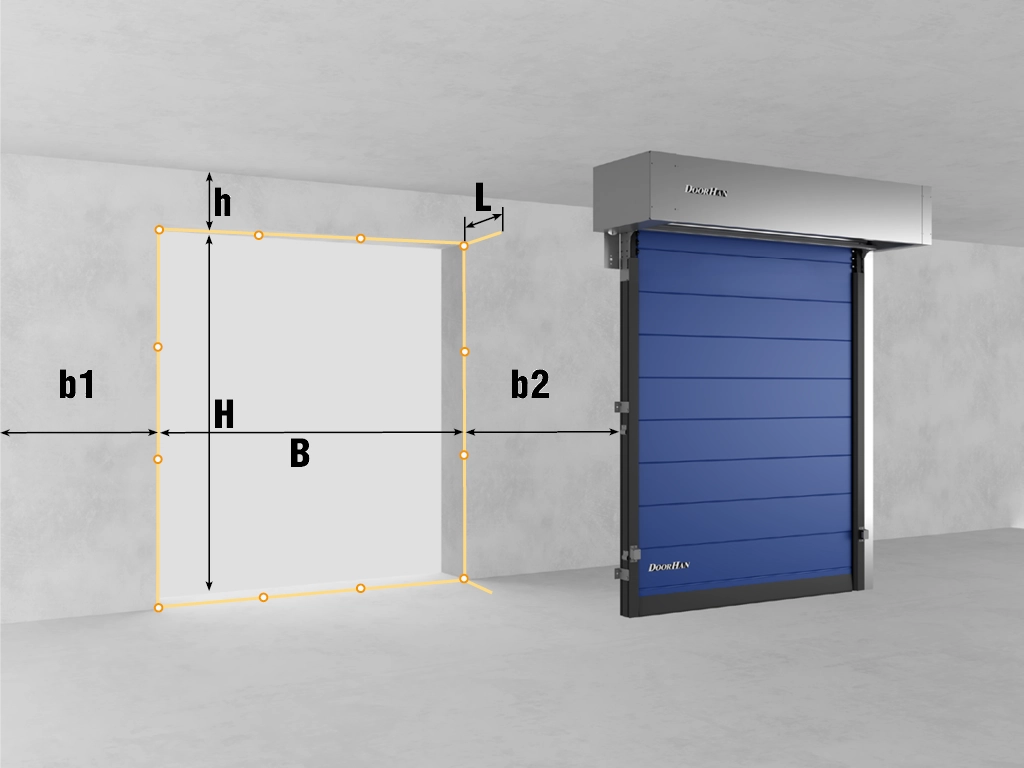

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по тpем точкам (в крайних положениях и по центру).
B – ширина проема (расстояние от левого края до правого края проема).
H – высота проема (расстояние от пола до верха проема).
h – притолока (расстояние от верха проема до потолка).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
L– глубина верхней части ворот (расстояние от стены до препятствия).
При замере Н, В и L за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.

PDF

Инструкция по монтажу Ворота скоростные морозильные серии fhsd

PDF

Инструкция по монтажу Ворота скоростные морозильные серии fhsd

PDF

Инструкция по монтажу Ворота скоростные морозильные серии fhsd

Таблица размеров

Наименование

Значение

Ширина проема, мм

1 400–3 370

Высота проема, мм

1 800–5 000 (опция — 5 200)

Притолока, мм

676 + 50, 697 + 50

Пристенки, мм

365 + 50/465 + 50 (сторона без привода/сторона с приводом)

Глубина короба, мм

753, 803, 864

Цвета

Нержавеющая сталь (кожух привода, короб вала, кожух противовеса)

Алюминиевые стойки покрашены в черный.

Комплектация

Вал привода и вал намотки полотна, с механизмом самовастонавления.

Направляющая стойка с подогревом.

Изоляционная рама с нагревательным кабелем выполняет функцию теплового барьера.

Двигатель IP65.

Воздушная завеса (вентиляторы с двух сторон),

Подогрев блока управления.

Технические характеристики

Наименование	Значение	Примечание
Скорость открывания, м/с	0,8–1,6	В зависимости от размера ворот, регулируется
Скорость закрывания, м/с	До 0,6	Регулируется
Диапазон рабочих температур, °С	-25…+50	Ворота для морозильных помещений серии FHSD можно установить только с противоположной стороны морозильной камеры (снаружи)
Герметичность	Величина воздухопроницаемости на единицу длины шва — 5,4 м³/(м·ч); воздухопроницаемость на единицу площади — 8,2 м³/(м·ч)
Сопротивление ветровой нагрузке, Па	Номинальное положительное давление — 400; номинальное отрицательное давление — 600
Коэффициент теплопроводности, Вт/(м·К)	3,0
Мощность, Вт	1 500
Класс защиты IP	IP 54 (опционально — IP 65)	Концевые положения отслеживаются энкодером
Напряжение питания, В	220 В/50 Гц	Однофазное
Безотказность, количество циклов открывания-закрывания, не менее	750 000
Элементы безопасности	Ворота соответствуют европейскому стандарту EN 13241 CN	Одна пара фотоэлементов, установленная на высоте 500 мм от уровня пола; мигающий индикатор; сирена (опционально)

Конструкция

Вал
Вал привода
Привод
Кожух привода
Короб вала
Стойка с направляющей для движения полотна
Изоляционная рама с нагревательным кабелем
Противовес в защитном кожухе
Двойное полотно из полиуретана
Фотоэлементы
Блок управления в корпусе из нержавеющей стали

Подготовка объекта

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по тpем точкам (в крайних положениях и по центру).
B – ширина проема (расстояние от левого края до правого края проема).
H – высота проема (расстояние от пола до верха проема).
h – притолока (расстояние от верха проема до потолка).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
L– глубина верхней части ворот (расстояние от стены до препятствия).
При замере Н, В и L за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.
