Скоростные спиральные ворота устанавливают на подземных парковках, в складах, производственных цехах, аэропортах и других объектах, где требуется обеспечить быстрый проезд транспорта и сохранение микроклимата в помещении. Благодаря конструкции и используемым материалам они выдерживают до 150 циклов в час.

Полотно собрано из алюминиевых сэндвич-панелей с отличными теплоизоляционными свойствами. В них можно врезать прозрачную панель или окно.

В конструкции ворот минимум трущихся элементов, что повышает ресурс до 1,5 млн. рабочих циклов. Благодаря ролику с ПВХ покрытием полотно передвигается очень тихо.

Ворота выпускаются в двух модификациях, различающихся скоростью открытия: до 2 и 2,5 м/с. Обе модели закрываются со скоростью 0,8 м/с.

Цена: по запросу

Рассчитать цену

Купить через личный кабинет

Рассчитать цену

Таблица размеров

Цвета

Комплектация

Технические характеристики

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Высота проема, мм

1 600–4 500

Ширина проема, мм

1 800–5 000

Пристенки, мм

От 350/550 (сторона без привода/сторона с приводом)

Притолока, мм

900

RAL 9006 (серый)

RAL 9003 (белый)

Нестандартный цвет по карте RAL

Базовая

Дополнительная

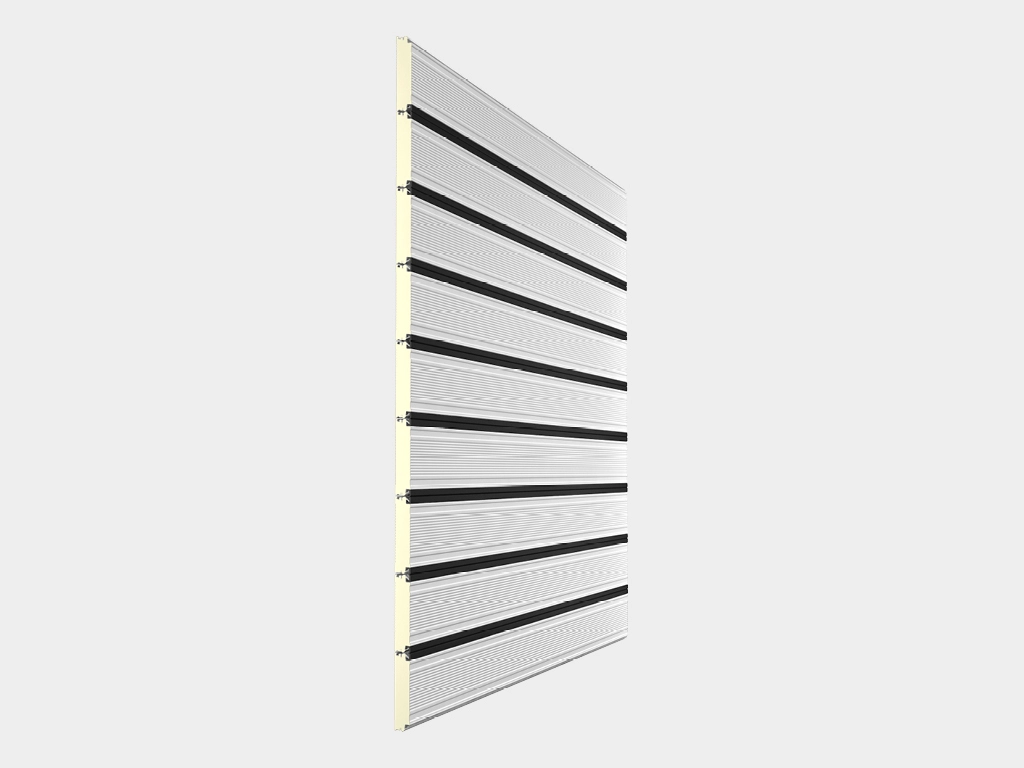

Полотно из сэндвич-панелей толщиной 40 мм.

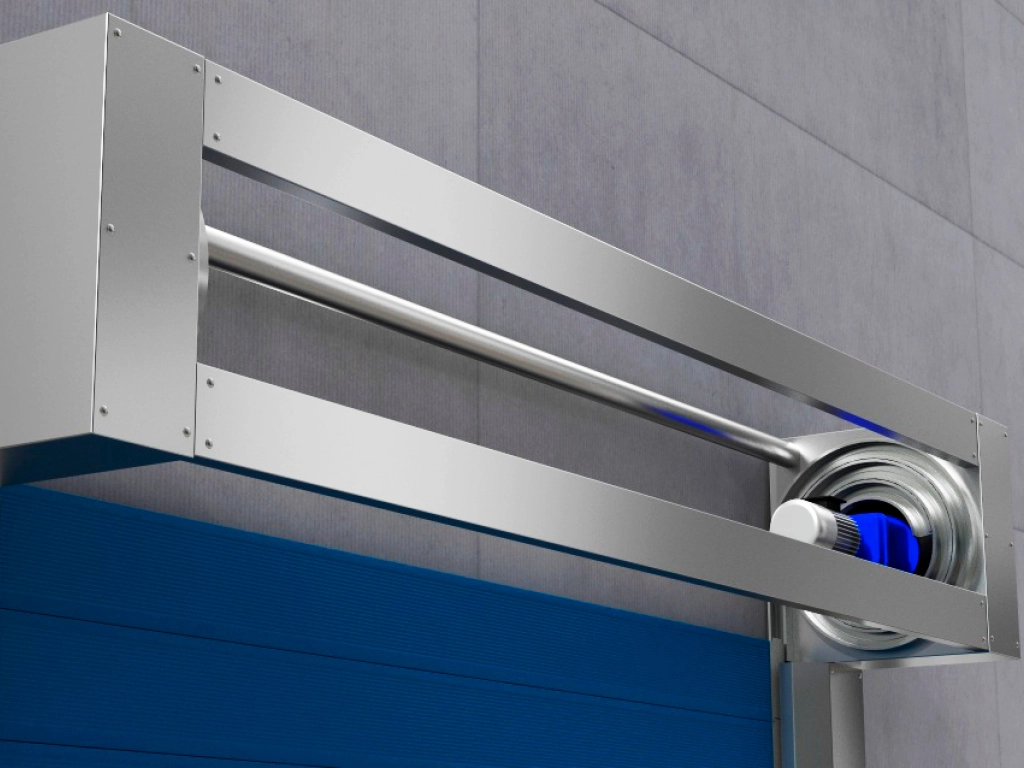

Каркас ворот из оцинкованной стали.

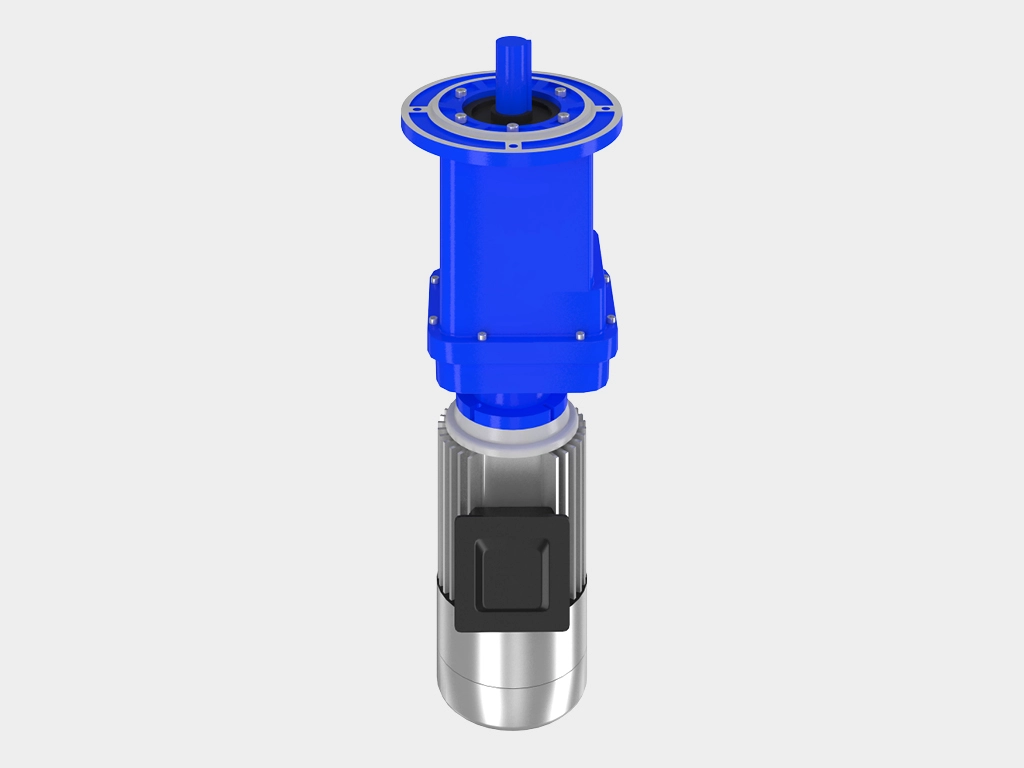

Двигатель.

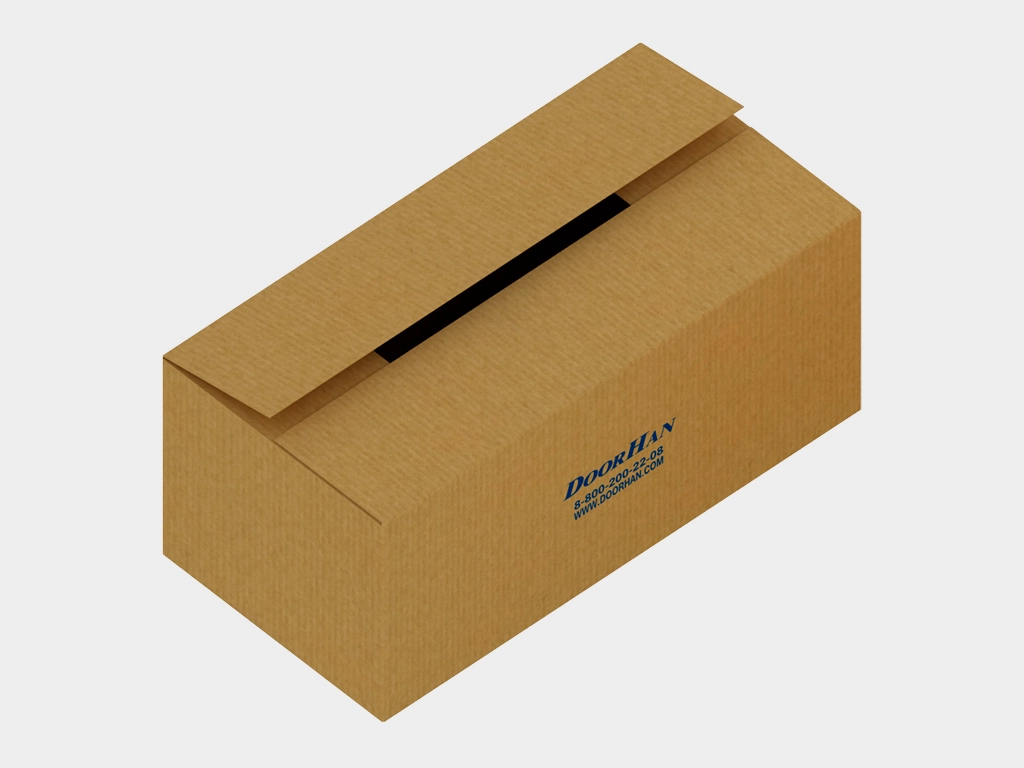

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.

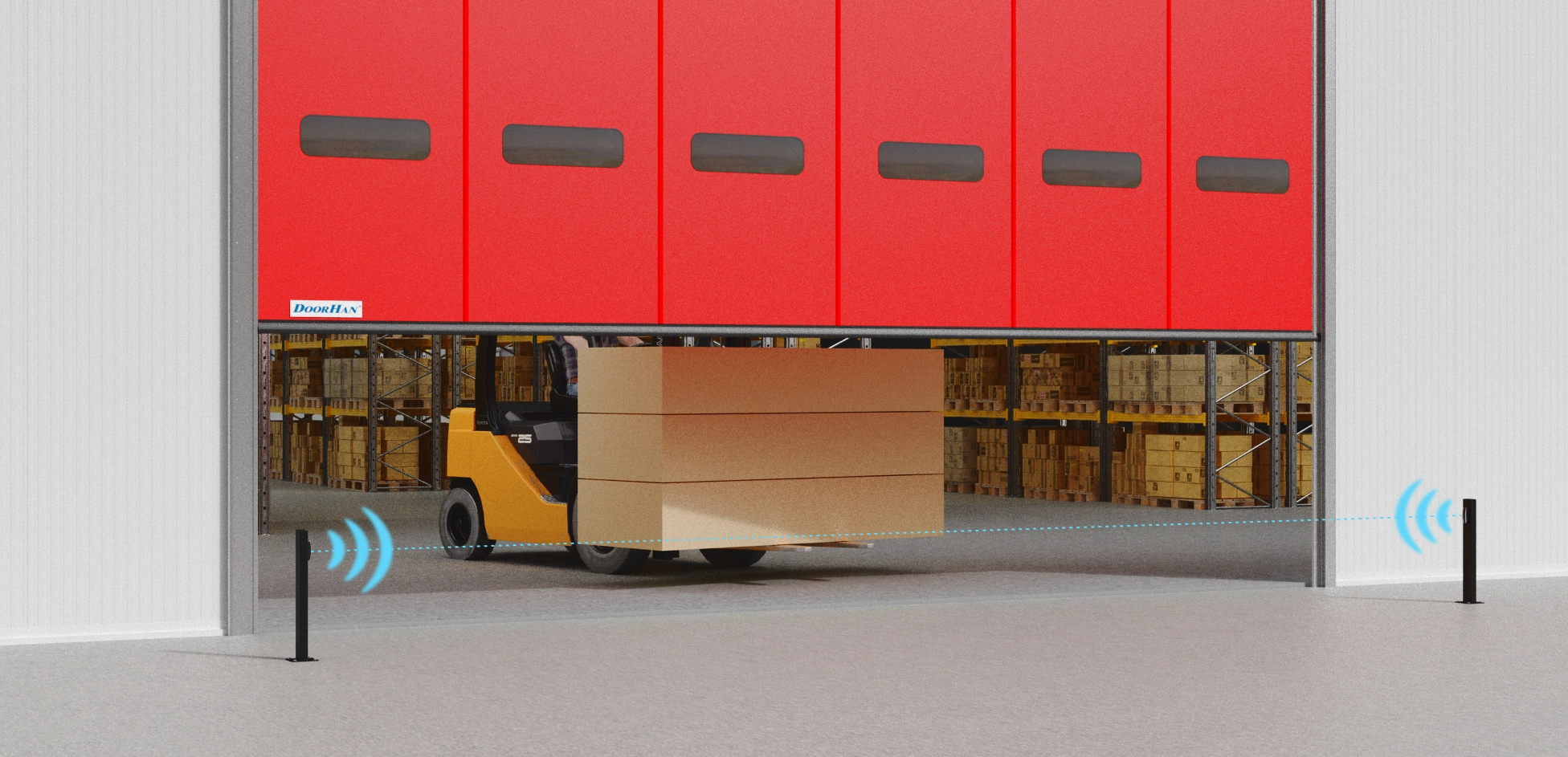

Выносные фотоэлементы на столбиках и сигнальные лампы.

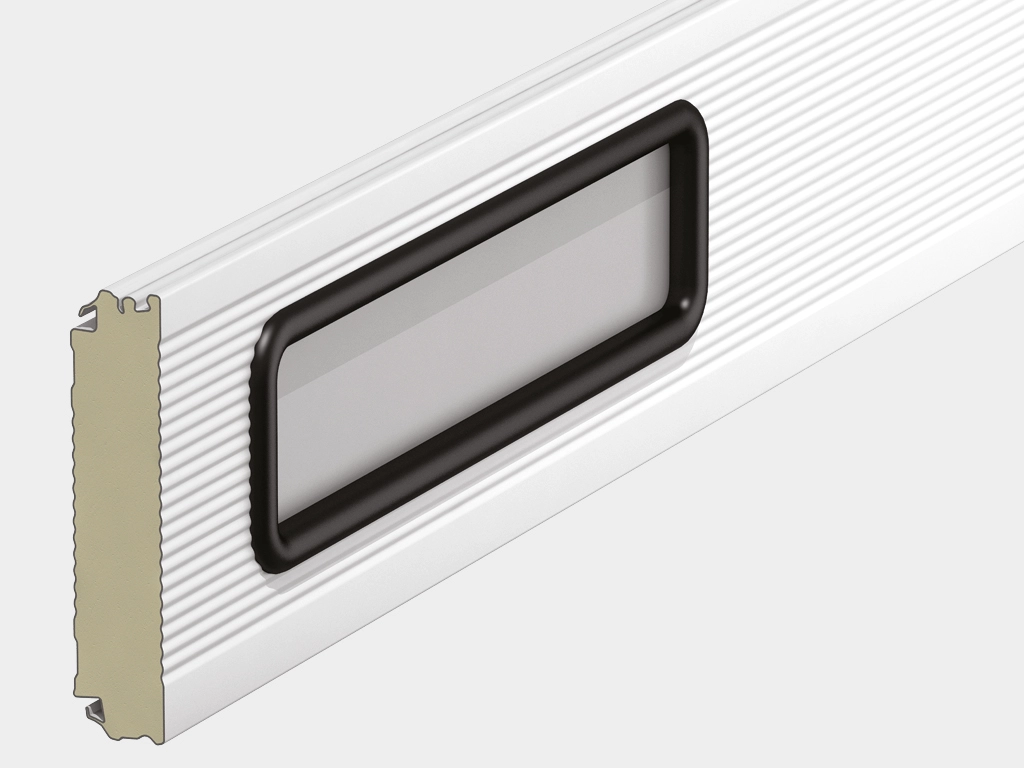

Прозрачное окно.

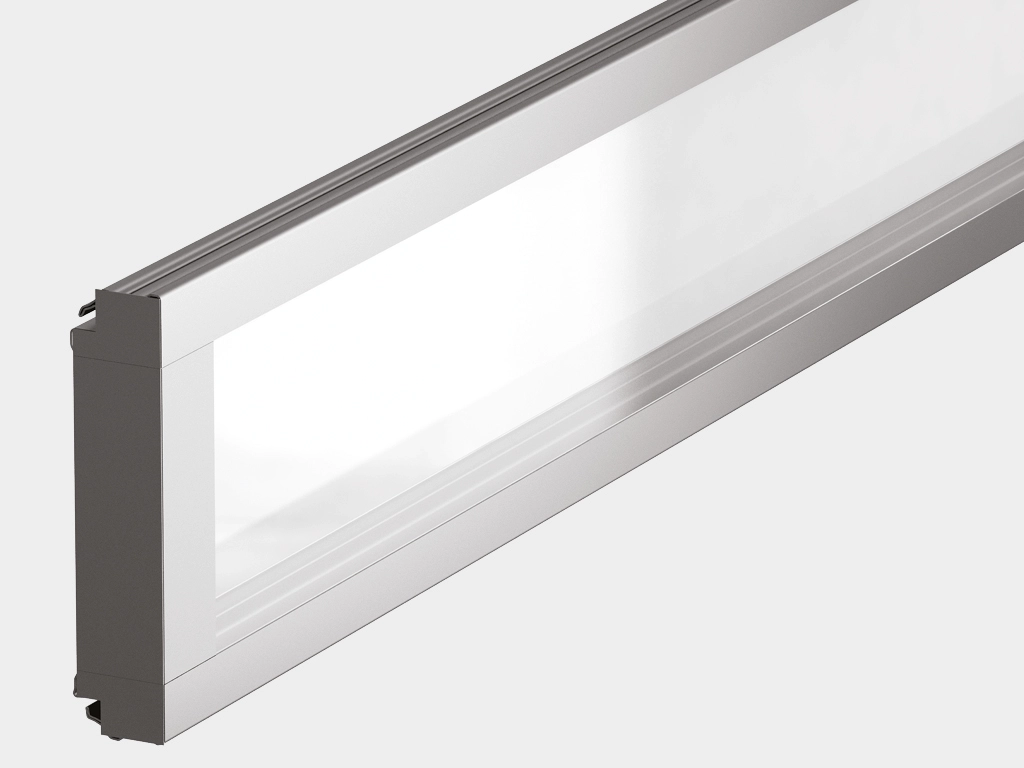

Прозрачная панель.

Артикул «AD-06». Датчик-радар автоматических дверей серии ad-06 предназначен для автоматического управления электроприводами.

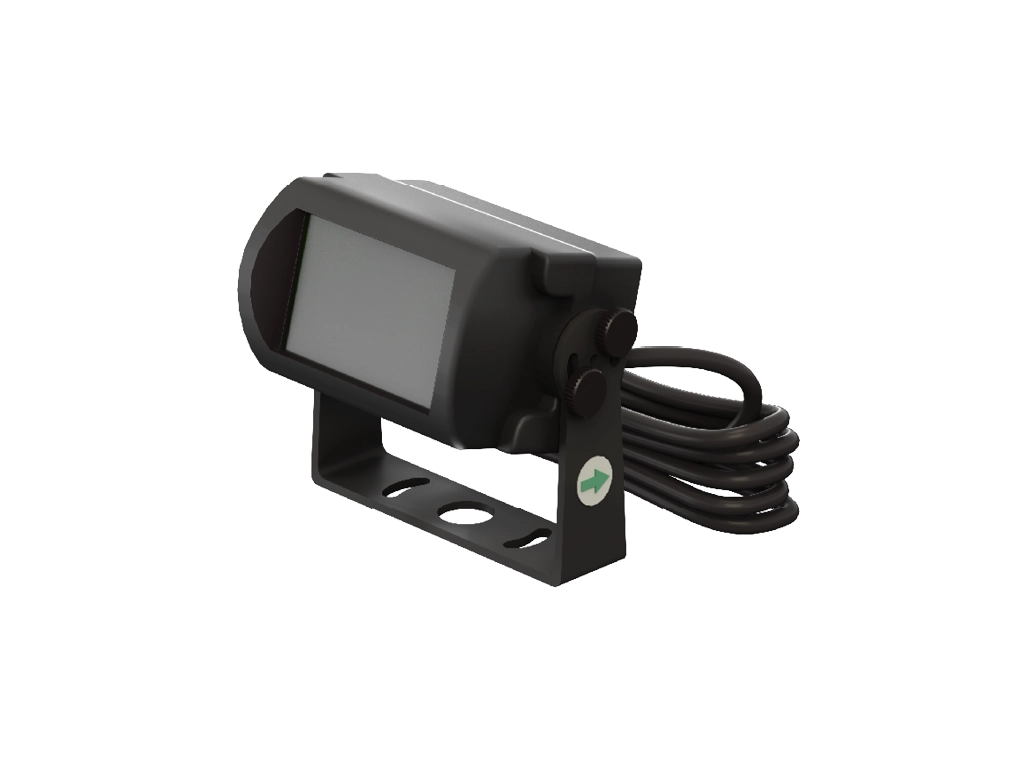

Артикул «PAM». Детектор движения промышленный pam предназначен для управления промышленными воротами и другими устройствами. Корпус радара выполнен из алюминиевого сплава. Имеет двойной диапазон обнаружения. Настройка через мобильное приложение. Высота обнаружения — от 2 до 6 м (стандарт); 10 м (X). Регулировка угла — от 0 до 90° в продольном направлении.

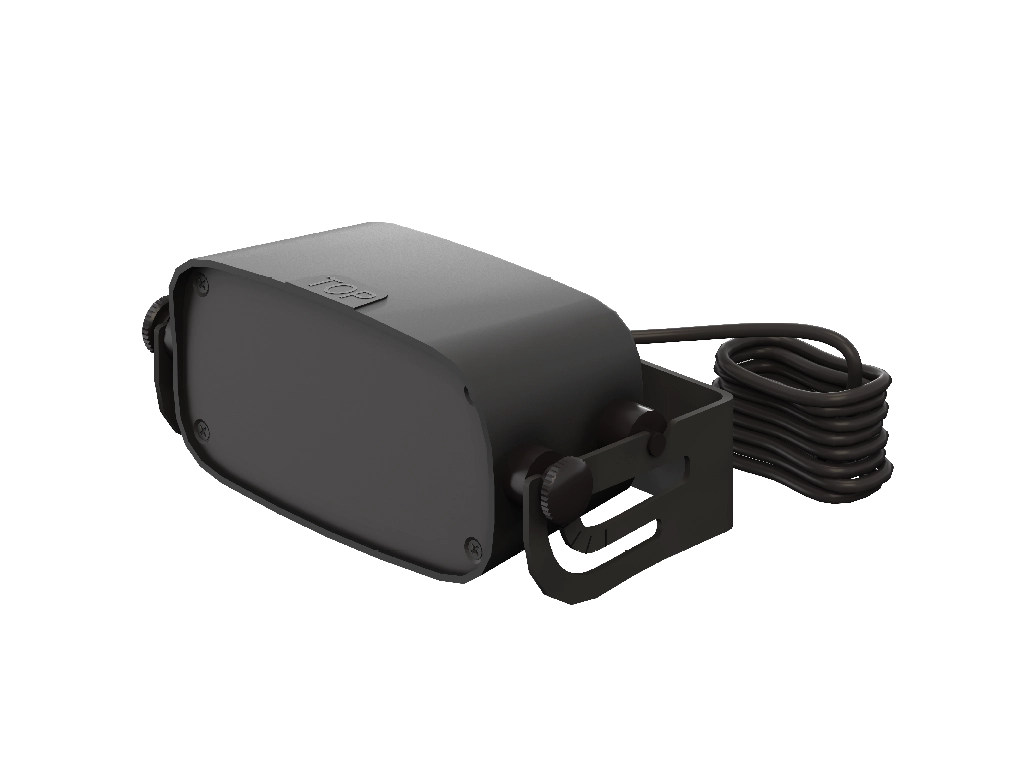

Артикул «BTM - PRO». Детектор движения промышленный btm - pro предназначен для управления промышленными воротами и другими устройствами, ипользует функцию фильтраци, Может различать транспортные средства и пешеходов, определять продольное и поперечное движение. Настройка через мобильное приложение. Высота обнаружения — от 3 до 7 м. Регулировка угла — от 0 до 180° в продольном направлении.

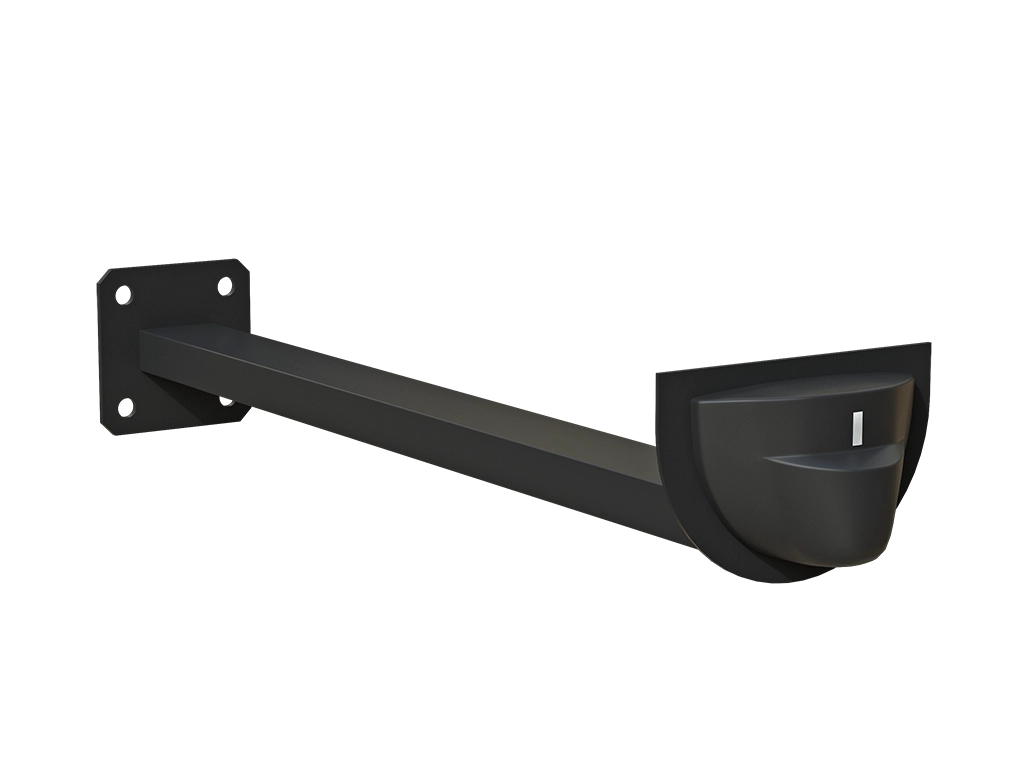

Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.

Наименование	Значение	Примечание
Скорость открывания, м/с	До 2	В зависимости от типа полотна и размера ворот
Скорость закрывания, м/с	0,8
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	CLASS3 (КЛАСС3)	До 25 м²
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	CLASS2 (КЛАСС2)	Свыше 25 м²
Диапазон рабочих температур, °С	-25…+45
Ресурс, циклов	До 1 500 000	В зависимости от типа полотна и размера ворот, но не более 250 000 циклов ежегодно

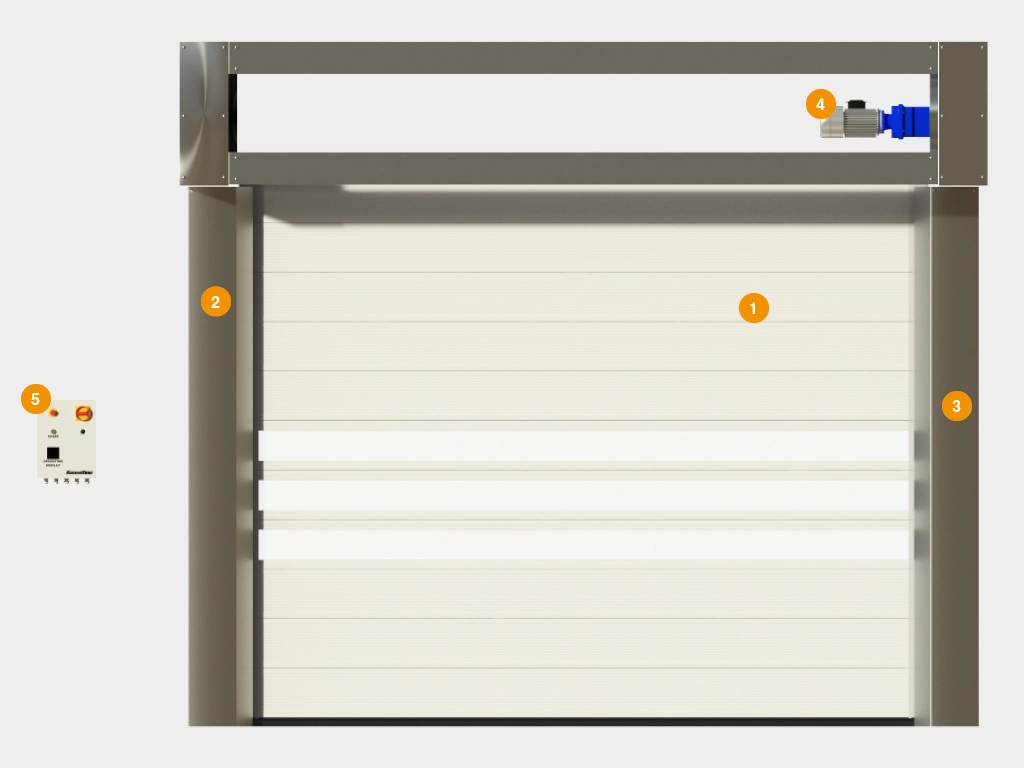

Полотно ворот
Стойка левая
Стойка правая
Двигатель
Блок управления

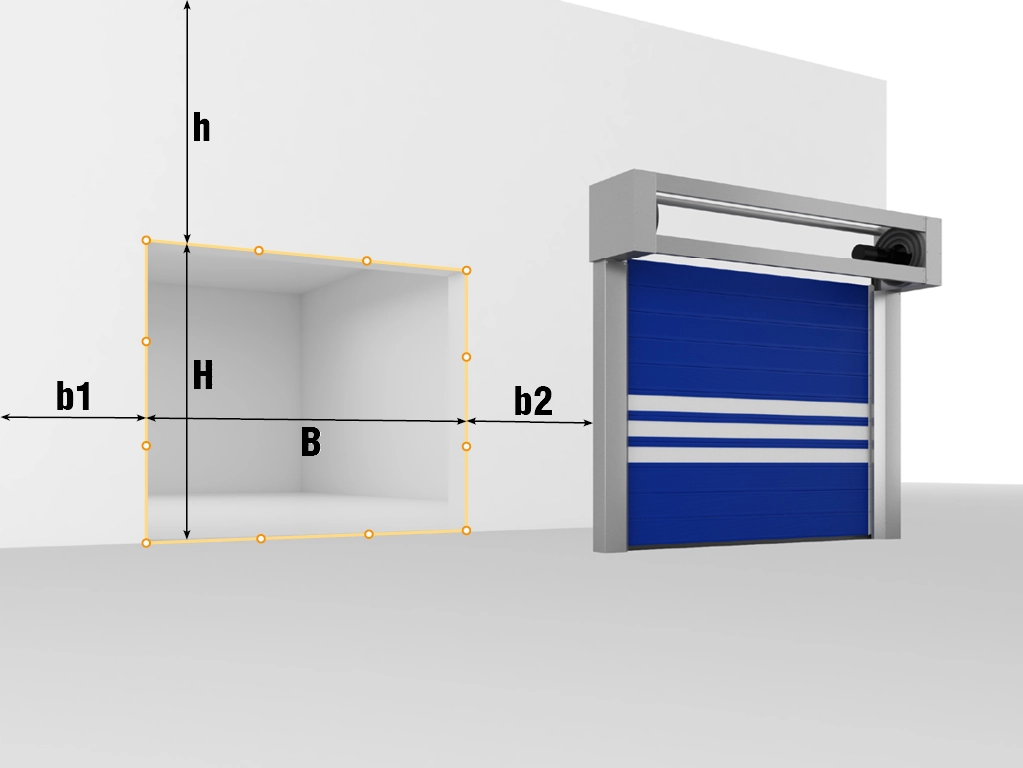

H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h – притолока (расстояние от верха проема до препятствия).
b1/ b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам.

PDF

Инструкция по монтажу Скоростные спиральные ворота

PDF

Инструкция по монтажу Скоростные спиральные ворота

PDF

Инструкция по монтажу Скоростные спиральные ворота

PDF

Инструкция по монтажу Скоростные спиральные ворота

PDF

Инструкция по монтажу Скоростные спиральные ворота

PDF

Инструкция по монтажу Скоростные спиральные ворота

Таблица размеров

Наименование

Значение

Высота проема, мм

1 600–4 500

Ширина проема, мм

1 800–5 000

Пристенки, мм

От 350/550 (сторона без привода/сторона с приводом)

Притолока, мм

900

Цвета

RAL 9006 (серый)

RAL 9003 (белый)

Нестандартный цвет по карте RAL

Комплектация

Полотно из сэндвич-панелей толщиной 40 мм.

Каркас ворот из оцинкованной стали.

Двигатель.

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.

Выносные фотоэлементы на столбиках и сигнальные лампы.

Прозрачное окно.

Прозрачная панель.

Артикул «HSD1800». Кронштейн радара предназначен для установки датчика над коробом вала ворот.

Технические характеристики

Наименование	Значение	Примечание
Скорость открывания, м/с	До 2	В зависимости от типа полотна и размера ворот
Скорость закрывания, м/с	0,8
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	CLASS3 (КЛАСС3)	До 25 м²
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	CLASS2 (КЛАСС2)	Свыше 25 м²
Диапазон рабочих температур, °С	-25…+45
Ресурс, циклов	До 1 500 000	В зависимости от типа полотна и размера ворот, но не более 250 000 циклов ежегодно

Конструкция

Полотно ворот
Стойка левая
Стойка правая
Двигатель
Блок управления

Подготовка объекта

H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h – притолока (расстояние от верха проема до препятствия).
b1/ b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам.

Монтаж

PDF

Инструкция по монтажу Скоростные спиральные ворота

PDF

Инструкция по монтажу Скоростные спиральные ворота

PDF

Инструкция по монтажу Скоростные спиральные ворота

PDF

Инструкция по монтажу Скоростные спиральные ворота

PDF

Инструкция по монтажу Скоростные спиральные ворота

PDF

Инструкция по монтажу Скоростные спиральные ворота

КАК ЗАМЕРИТЬ ПРОЕМ?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.

Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.

Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
