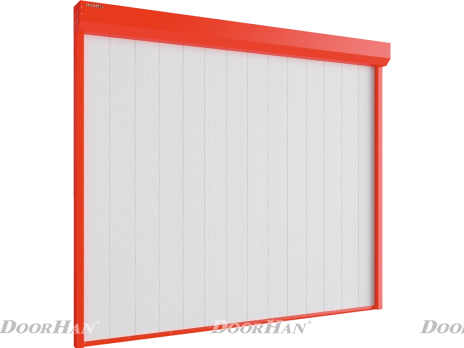

Шторы противопожарные с пределом огнестойкости ei60 купить в Казани по выгодной цене от производителя DoorHan

Зона применения:

Индустриальные парки, заводы, фабрики, энергетические и нефтегазовые объекты, электростанции, машиностроительные предприятия, производственные комплексы, деревообрабатывающие производства, механические цеха, цеха пищевого производства.
Распределительные и транспортно-логистические центры, индустриальные и логистические парки, технопарки.
Складские комплексы и помещения, книгохранилища, хранилища музейных фондов, архивы.
Котельные, насосные станции, лабораторные помещения, ремонтные цеха, мастерские.
Агропромышленные, животноводческие, рыбоперерабатывающие комплексы, птицефабрики, хранилища кормов, зернохранилища, склады хранения удобрений, пестицидов и агрохимикатов.
Транспортные и ремонтные депо, аэропорты, вертолетные площадки, железнодорожные вокзалы, автовокзалы, автостоянки, гаражи, авторемонтные мастерские.
Жилые комплексы, паркинги, выставочные и торговые центры.
Театры, школы, кинотеатры, концертные залы, музеи, библиотеки, цирки, спортивные комплексы, стадионы, ледовые дворцы, физкультурно-оздоровительные комплексы.

Заказать с монтажом

Шторы противопожарные с пределом огнестойкости ei60, kazan.doorhan.ru

Внешний вид

Дизайн

Цвета

Гладкая

Неокрашенная оцинкованная сталь (стандартно)

RAL 8014 (коричневый)

RAL 7004 (серый)

RAL 9003 (белый)

RAL 5005 (синий)

RAL 6005 (зеленый)

RAL 3005 (бордовый)

RAL 9006 (серебристый)

RAL 1014 (бежевый)

RAL 3000 (красный)

RAL 7016 (антрацит)

Нестандартный цвет по карте RAL (наценка)

Комплектация

Базовая

Дополнительная

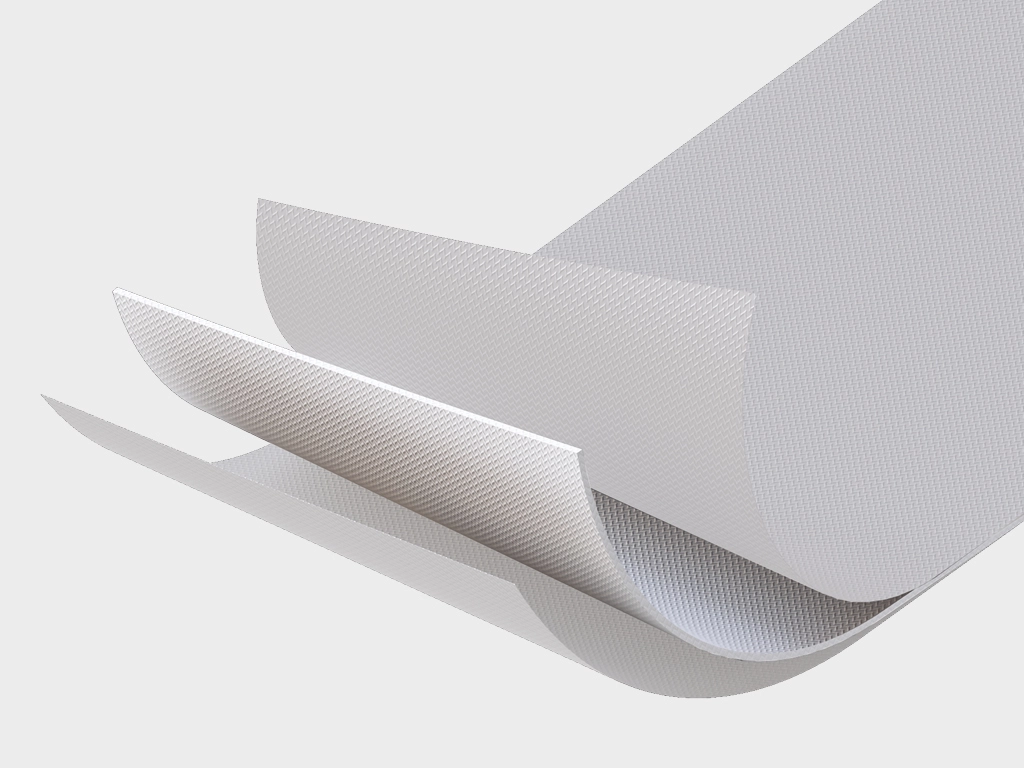

Полотно шторы.

Электропривод.

Стальной короб.

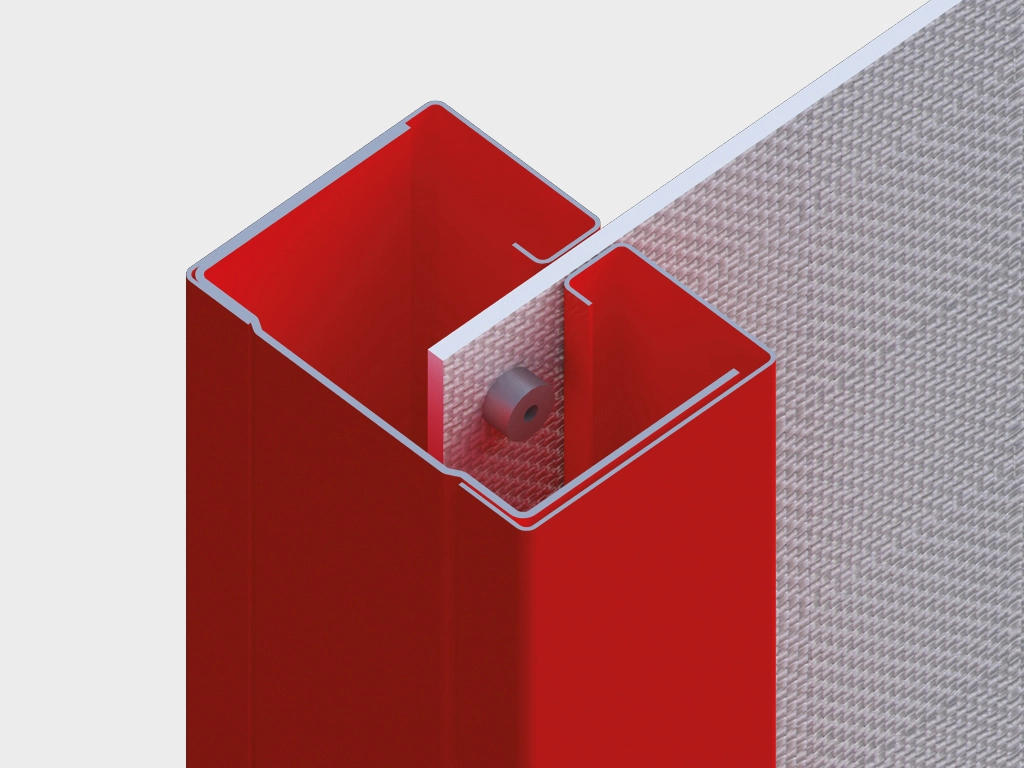

Стальная боковая направляющая.

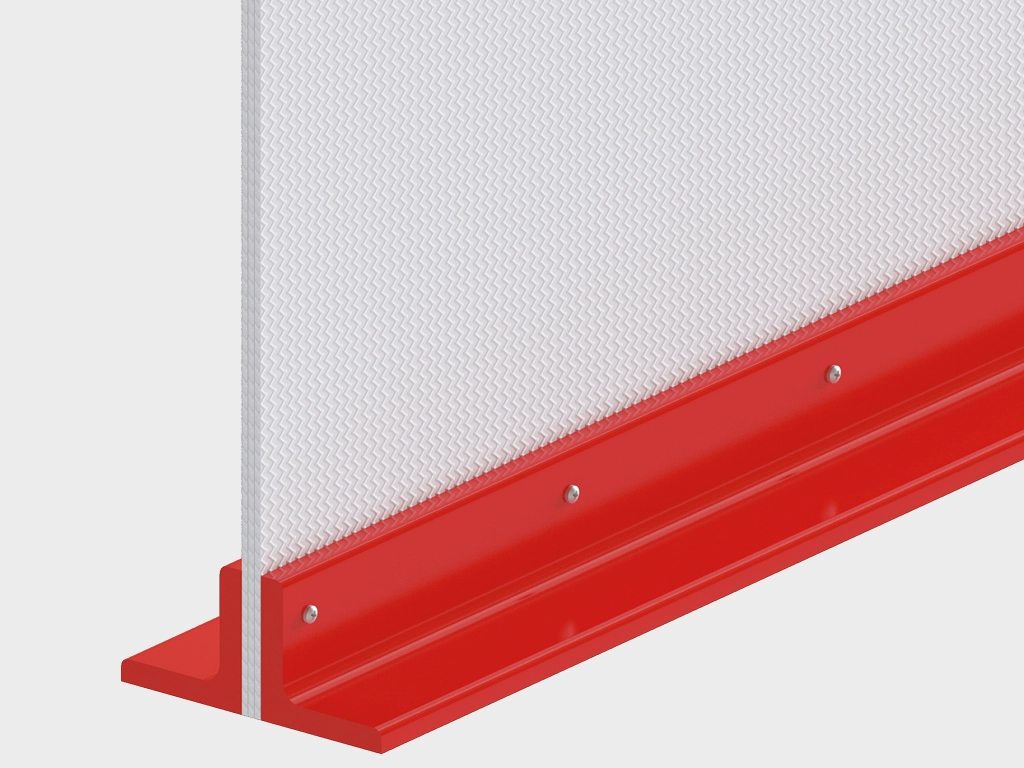

Утяжелитель.

Пульт 4-канальный серии transmitter 4 (трансмиттер 4).

Ключ-кнопка для управления.

Кнопочный выключатель.

Блок управления.

Техническое описание

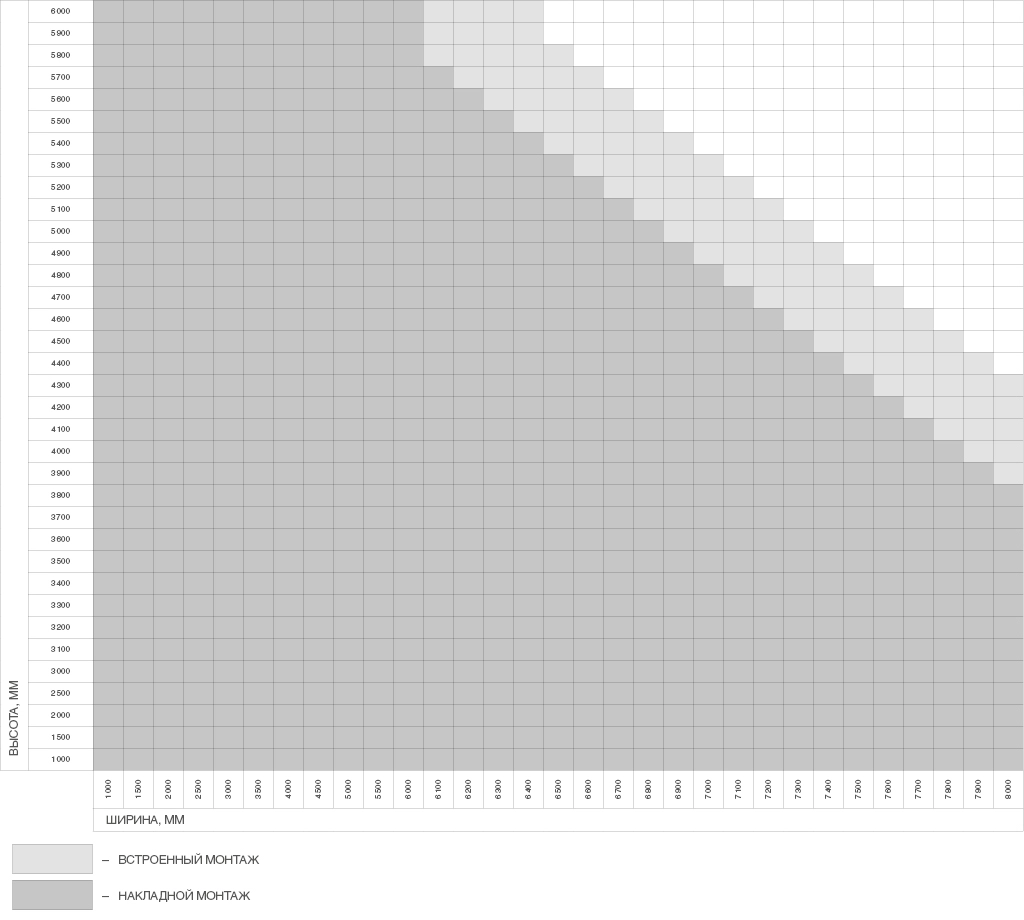

Размеры изделия

Размеры проема

Конструкция

Конструктивные решения

Технические характеристики

Условия эксплуатации

Упаковка

Наименование

Значение

Высота проема, мм

1 000–6 000 *

Ширина проема, мм

1 000–8 000

Притолока, мм

Накладной монтаж — от 550 (при высоте проема до 3 600 мм); от 650 (при высоте проема от 3 600 мм); встроенный — ограничений нет

Пристенки, мм

Накладной монтаж — от 150; встроенный — ограничений нет

* Высота от 4 000 мм при ширине больше 6 000 мм зависит от веса полотна

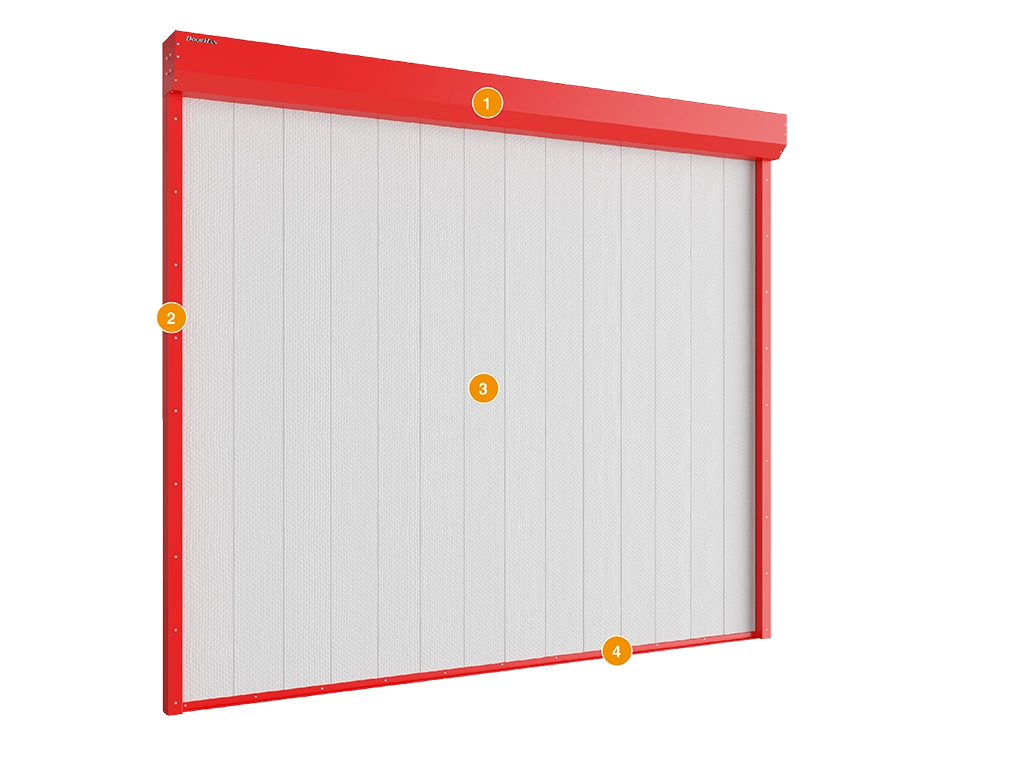

Конструкция противопожарной шторы
Стальной короб
Стальная направляющая
Полотно
Утяжелитель

Конструкция полотна: 1) специальная кремнеземная ткань; 2) специальный кремнеземный мат.

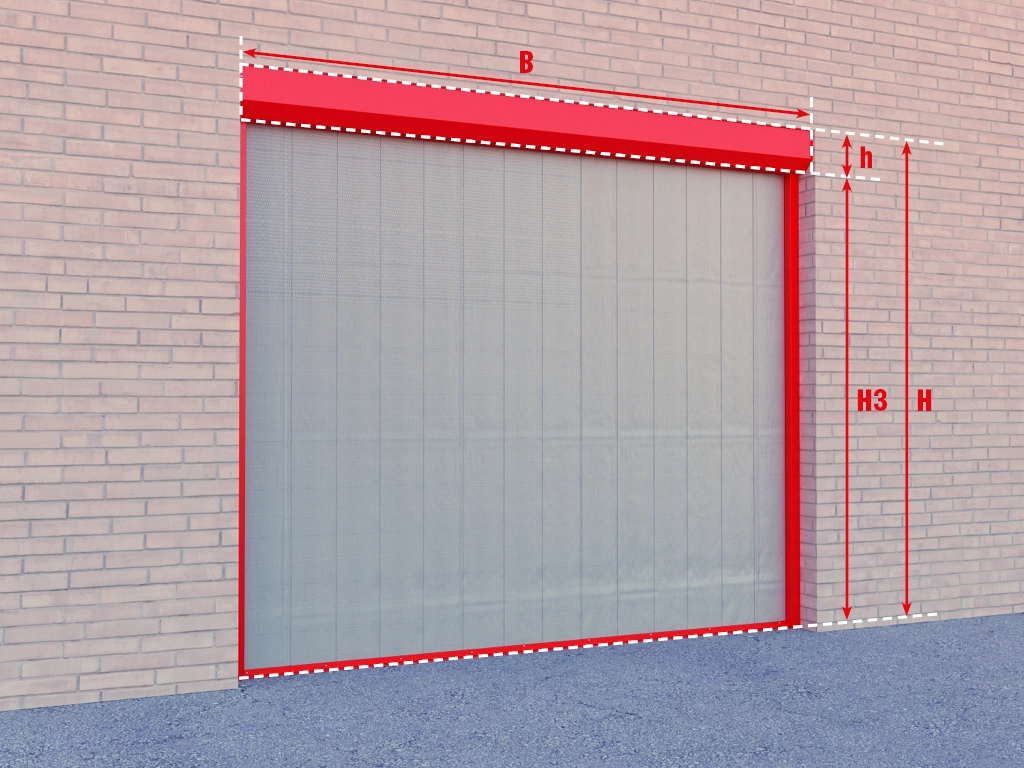

Встроенный монтаж. Основные размеры. <br> Конструкция противопожарной шторы не влияет на эстетический вид помещения, так как полностью скрыта в коробе. Техническая простота изделия обеспечивает легкость монтажа. С помощью данной конструкции могут быть решены задачи по установке в любые сложные проемы и труднодоступные места.

Встроенный монтаж. Основные размеры.
Конструкция противопожарной шторы не влияет на эстетический вид помещения, так как полностью скрыта в коробе. Техническая простота изделия обеспечивает легкость монтажа. С помощью данной конструкции могут быть решены задачи по установке в любые сложные проемы и труднодоступные места.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H3 + h
H3, мм Высота направляющих	H3
B, мм Ширина проема	B
h, мм Высота короба	300, 375 (в зависимости от размера конструкции)

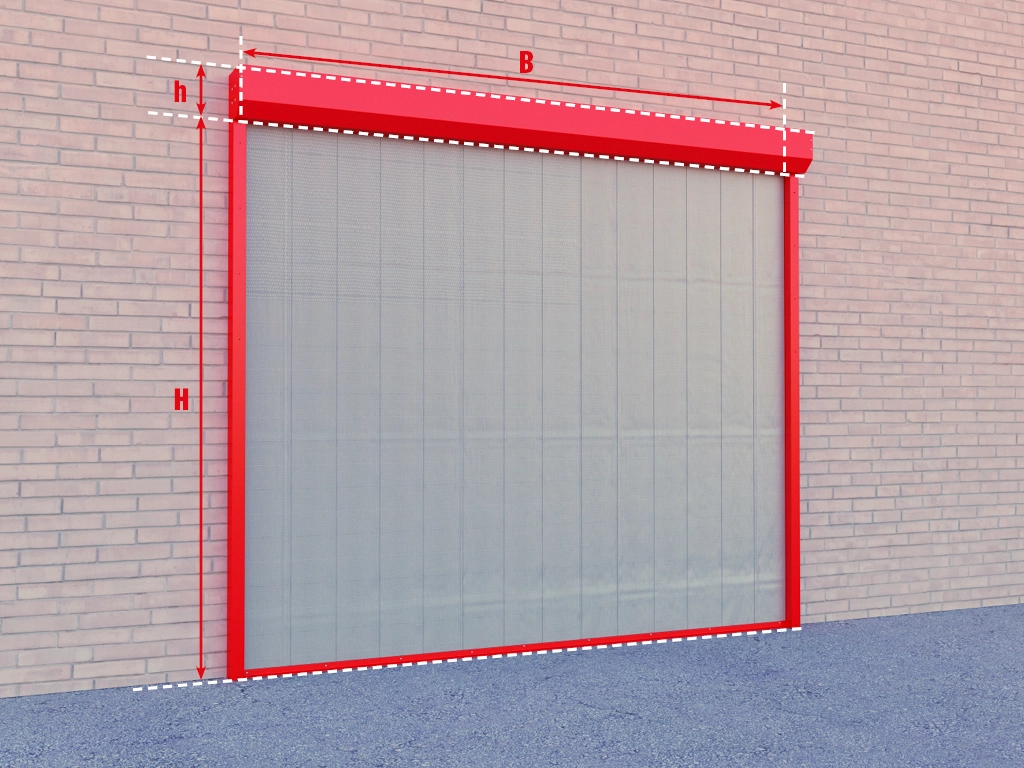

Накладной монтаж. Основные размеры. <br> Конструкция противопожарной шторы не влияет на эстетический вид помещения, так как полностью скрыта в коробе. Техническая простота изделия обеспечивает легкость монтажа.

Накладной монтаж. Основные размеры.
Конструкция противопожарной шторы не влияет на эстетический вид помещения, так как полностью скрыта в коробе. Техническая простота изделия обеспечивает легкость монтажа.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
B, мм Ширина проема	B
L, мм Ширина всей конструкции	B + 162
h, мм Высота короба	300, 375 (в зависимости от размера конструкции)

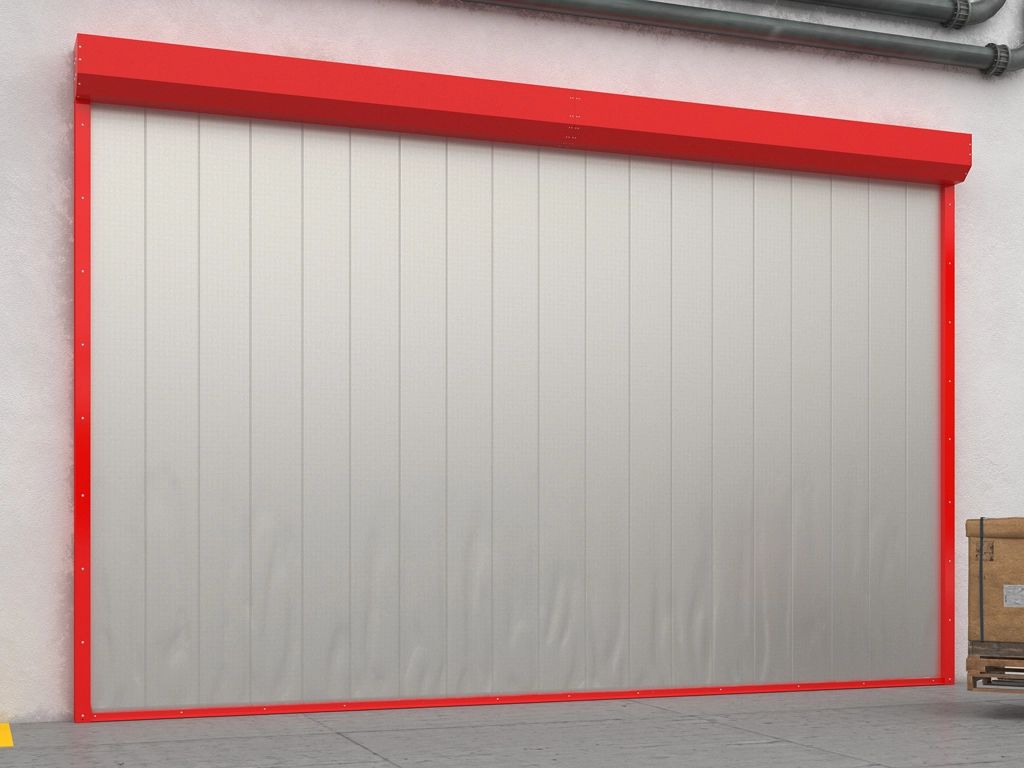

Противопожарные шторы с размерной сеткой увеличенной по ширине до 8 000 мм. Для перекрытия широких проемов используются противопожарные шторы со специальной конструкцией короба. Стальной октагональный вал с толщиной стенки 2,5 мм, используемый в данных конструкциях, выбирается с учетом ширины и веса полотна. Прочность данного вала позволяет избежать прогибов, что гарантирует надежность работы конструкции.

Наименование	Значение	Примечание
Предел огнестойкости, мин	Не менее 60
Материал	Термостойкие ткани с показателем пожарной опасности НГ
Толщина, мм	Не менее 7,1	Полотна
Вес полотна, кг/м²	2,2
Вес изделия, кг	Не более 50	Штора в сборе при минимальных размерах
Вес изделия, кг	Не более 430	Штора в сборе при максимальных размерах

1. Противопожарная штора не предназначена для интенсивного использования (допускается использование при пожаре, периодических испытаниях или сервисном обслуживании).

2. Противопожарная штора должна работать плавно, без заклиниваний и рывков.

3. Во избежание несчастного случая следите, чтобы в момент работы шторы люди и животные не находились в зоне действия.

4. Следите, чтобы в момент работы шторы в проеме не было посторонних предметов.

5. В случае установки дополнительного оборудования, не предусмотренного для использования совместно с противопожарной шторой, необходимо обращаться в техническую службу предприятия-изготовителя для консультации.

6. Досрочному списанию подлежит штора, выполнившая свою функцию по прямому назначению при пожаре. В этом случае штора подлежит демонтажу и замене.

7. Для обеспечения надежной и бесперебойной работы шторы рекомендуется регулярно (не реже 1 раза в год) проводить ее технический осмотр и обслуживание.

8. Не допускается удерживать шторы во время их работы. Это может привести к травме или поломке конструкции.

9. Не допускайте детей к устройствам управления автоматической шторой (кнопкам, пультам).

10. Внимательно ознакомьтесь с инструкцией по эксплуатации автоматического привода для надежной и долговечной работы.

11. В случае использования противопожарных штор или их комплектующих не по назначению производитель не несет ответственности за их целостность и надежность.

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Упаковка короба
Длина, мм	Зависит от длины короба
Ширина, мм	370 — для 300-го короба; 445 — для 375-го короба
Высота, мм	300 — для 300-го короба; 375 — для 375-го короба
Описание	Упаковка направляющих и утяжелителя: полностью по всей длине оборачивают ВП-пленкой, выступающие по торцам края пленки плотно заправляют по типу конверта, фиксируют стыки скотчем, обматывают направляющие и утяжелитель скотчем по всей длине винтовой спиралью. Упакованные направляющие и утяжелитель укладывают вместе с коробом в сборный ящик (из фанеры)
Длина, мм	Зависит от длины направляющих и утяжелителя

Упаковка в дерево	Характеристики упаковки
	Ящик (из фанеры)
Длина, мм	Если B полотна > H полотна, то L ящика = B полотна + 235. Если B полотна < H полотна, то L ящика = H полотна + 85
Ширина, мм	595 — для 300-го короба; 670 — для 375-го короба
Высота, мм	517 — для 300-го короба; 602 — для 375-го короба

Установка

Способы монтажа

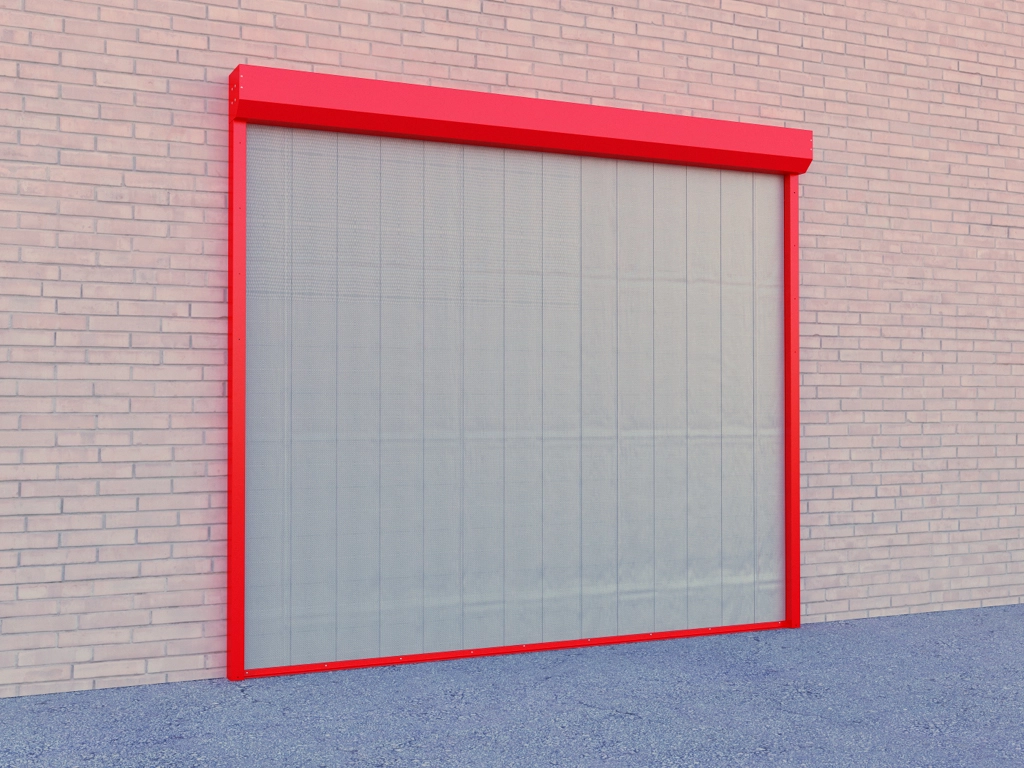

Накладной монтаж.

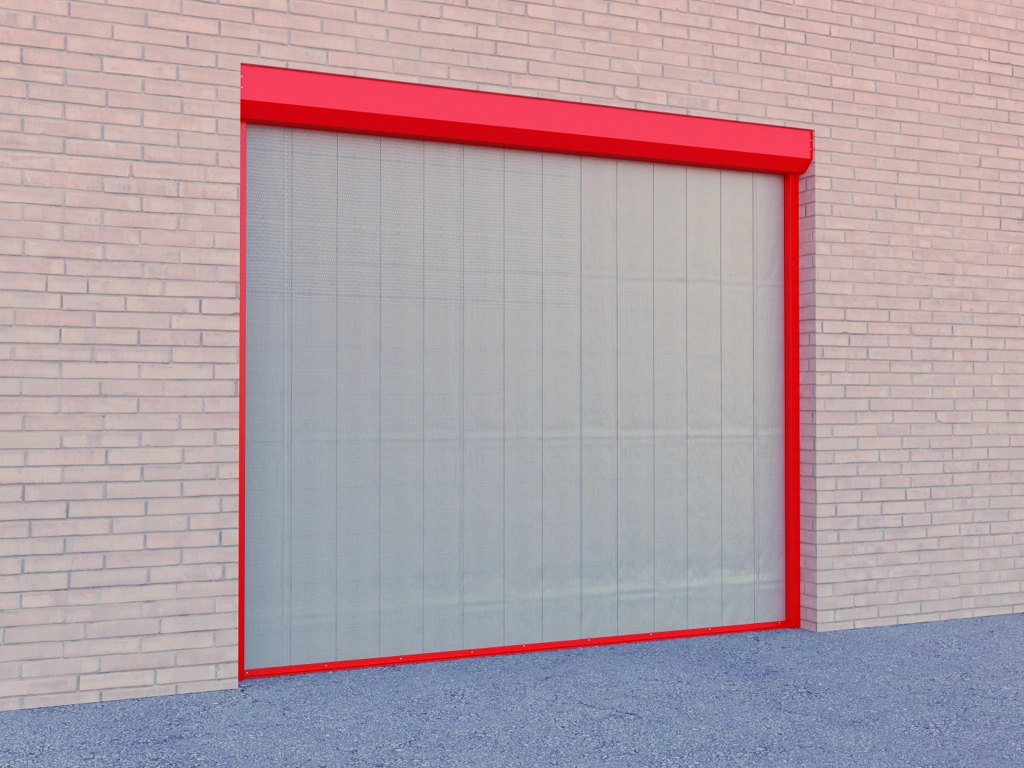

Встроенный монтаж.

Документация

Чертежи

Паспорта и сертификаты

Инструкции

Противопожарная штора. Врезной монтаж с креплением в бетон

PDF

DWG

Противопожарная штора. Врезной монтаж с креплением в металл

PDF

DWG

Противопожарная штора. Накладной монтаж с креплением в металл

PDF

DWG

Противопожарная штора. Накладной монтаж с креплением в бетон

PDF

DWG

PDF

Паспорт «Противопожарная штора серии dhcfp EI60» 2024

PDF

Паспорт «Противопожарная штора серии dhcfp EI60» 2025

PDF

Сертификат № EAЭC RU C-RU.ПБ68.В.02164/24

PDF

Сертификат № EAЭC KG417/039.RU.02.06592

PDF

Инструкция по монтажу и эксплуатации противопожарной шторы
